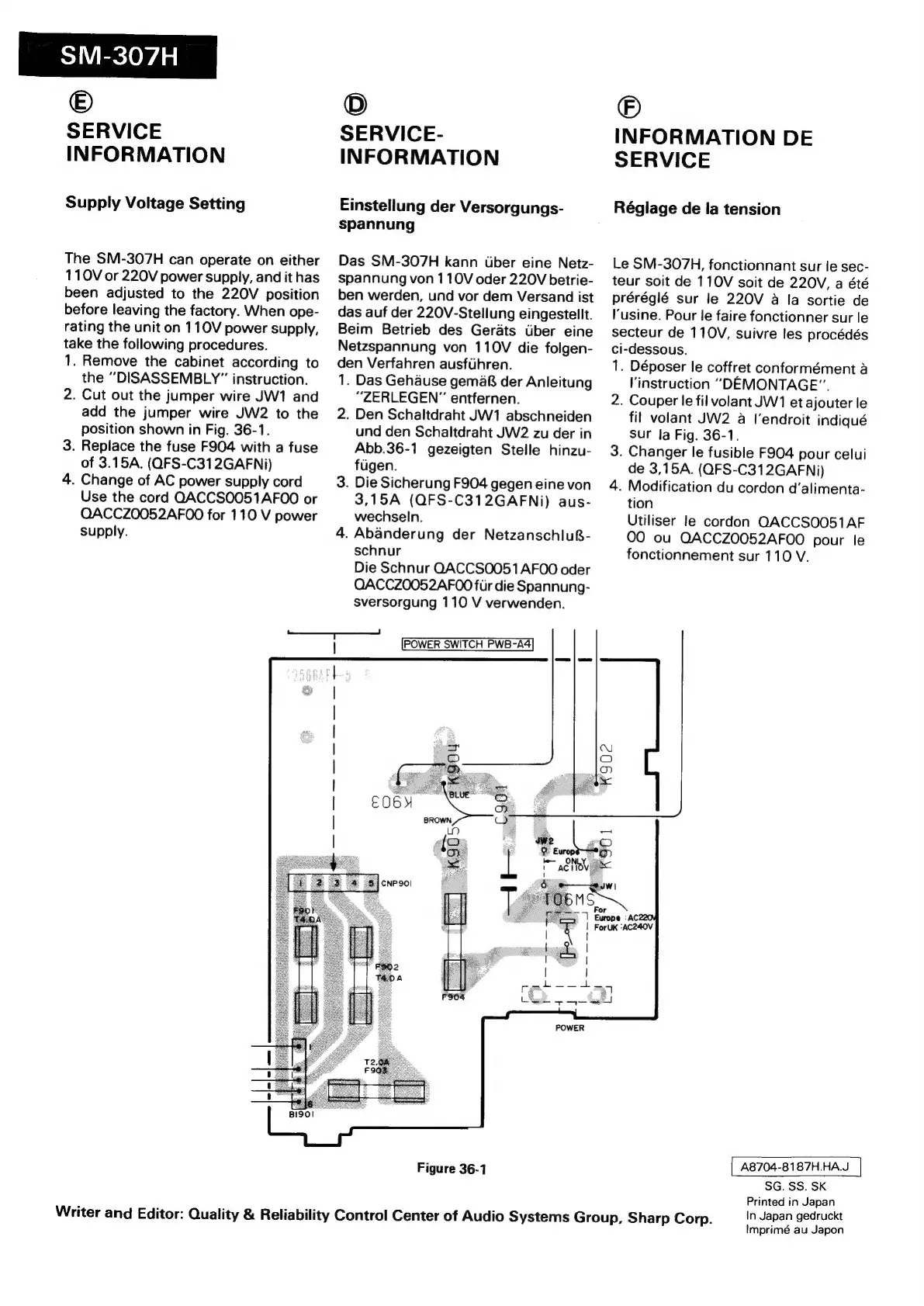

Sharp SM-307H - Service Information; Supply Voltage Setting

SM-307H
©
SERVICE
INFORMATION
Supply Voltage Setting
The SM-307H can operate on either
110V or 220V power supply, and it has
been adjusted to the 220V position
before leaving the factory. When ope-
rating the unit on 110V power supply,
take the following procedures.
1. Remove the cabinet according to
the “DISASSEMBLY” instruction.
2. Cut out the jumper wire JW1 and
add the jumper wire JW2 to the
position shown in Fig. 36-1.
3. Replace the fuse F904 with a fuse
of 3.15A. (QFS-C312GAFNi)
4. Change of AC power supply cord
Use the cord QACCSO051AFOO or
QACCZ0052AFO0 for 110 V power
supply.
——
Writer
and
Editor:
Quality
&
Reliability
Control
Center
of
Audio
Systems
Group,
Sharp
Corp.
|
He.
|
|
|
|
|
|
|
|
|
O
SERVICE-
INFORMATION
Einstellung
der
Versorgungs-
spannung
Das SM-307H kann Uber eine Netz-
spannung von 1 10V oder 220V betrie-
ben werden, und vor dem Versand ist
das auf der 220V-Stellung eingestellt.
Beim Betrieb des Gerats Uber eine
Netzspannung von 110V die folgen-
den Verfahren ausftihren.
1. Das Gehause gemaB der Anleitung
“ZERLEGEN” entfernen.
2. Den Schaltdraht JW1 abschneiden
und den Schaltdraht JW2 zu der in
Abb.36-1 gezeigten Stelle hinzu-
fligen.
3. Die Sicherung F904 gegen eine von
3,15A (QFS-C312GAFNi) aus-
wechseln.
4.
Abanderung
der
NetzanschluB8-
schnur
Die
Schnur
QACCS0051AFOO
oder
QACCZ0052AF00
fur
die
Spannung-
sversorgung
110
V
verwenden.
POWER SWITCH PWB-A4
Figure 36-1
©
INFORMATION DE
SERVICE
Réglage de la tension
Le
SM-307H,
fonctionnant
sur
le
sec-
teur
soit
de
110V
soit
de
220V,
a
été
préréglé
sur
le
220V
a
fa
sortie
de
l'usine.
Pour
le
faire
fonctionner
sur
le
secteur
de
110V,
suivre
les
procédés
ci-dessous.
1.
Déposer
le
coffret
conformément
a
instruction
“DEMONTAGE".
2.
Couper
le
fil
volant
JW1
et
ajouter
le
fil
volant
JW2
a
I’endroit
indiqué
Sur
la
Fig.
36-1.
3.
Changer
le
fusible
F904
pour
celui
de
3,15A.
(QFS-C312GAFNi)
4.
Modification
du
cordon
d’alimenta-
tion
Utiliser
le
cordon
QACCSO051AF
00
ou
QACCZO052AFOO
pour
le
fonctionnement
sur
110
V.
A8704-8187H.HA.J
SG. SS. SK
Printed in Japan
In Japan gedruckt
Imprimé au Japon
