66
XG-MB50X
XR-11XC
XR-10X/S
XR-20X/S
JA
Die peripheren Schaltkreise
von IC703 berprfen.
JA
Liegt 13 V an den Stiften
(3) und (4) des P704-
Anschlusses an?
JA
JA
Liegt eine Gleichspannung
von 380 V an den beiden
Enden von C704 an?
JA
Den Schaltkreis von R766
und die folgenden
Schaltkreise berprfen,
oder R766 auswechseln.
JA
Ist R766 offen?
Entspricht der Stift (11) des
P704-Anschlusses "H"?
Sind der P704- und der
CN901-Anschluss fest
eingesetzt?
Liegt6VandenStiften (7)
und (8) des P704-
Anschlusses an?
NEIN
NEIN
NEIN
Die Anschlsse fest
einsetzen.
Die peripheren
Schaltkreise von IC902
berprfen.
NEIN
NEIN
Wird das LAMP-EN/SYNC-
Signal richtig an den Stift
(1) des CN1712-
Anschlusses gesendet?
(Siehe
Wellenformdiagramm 1 .)
NEIN
Leuchtet die Lampe?
JA
Die Hauptleiterplatte
berprfen.
Die Hauptleiterplatte
berprfen.
NEIN
Die Hauptleiterplatte
berprfen.
NEIN
Sind die GATE-
Wellenformen von Q901
und Q903 richtig?
(Siehe
Wellenformdiagramm 8 .)
Die
Vorschaltgerteleiterplatte
berprfen.
NEIN

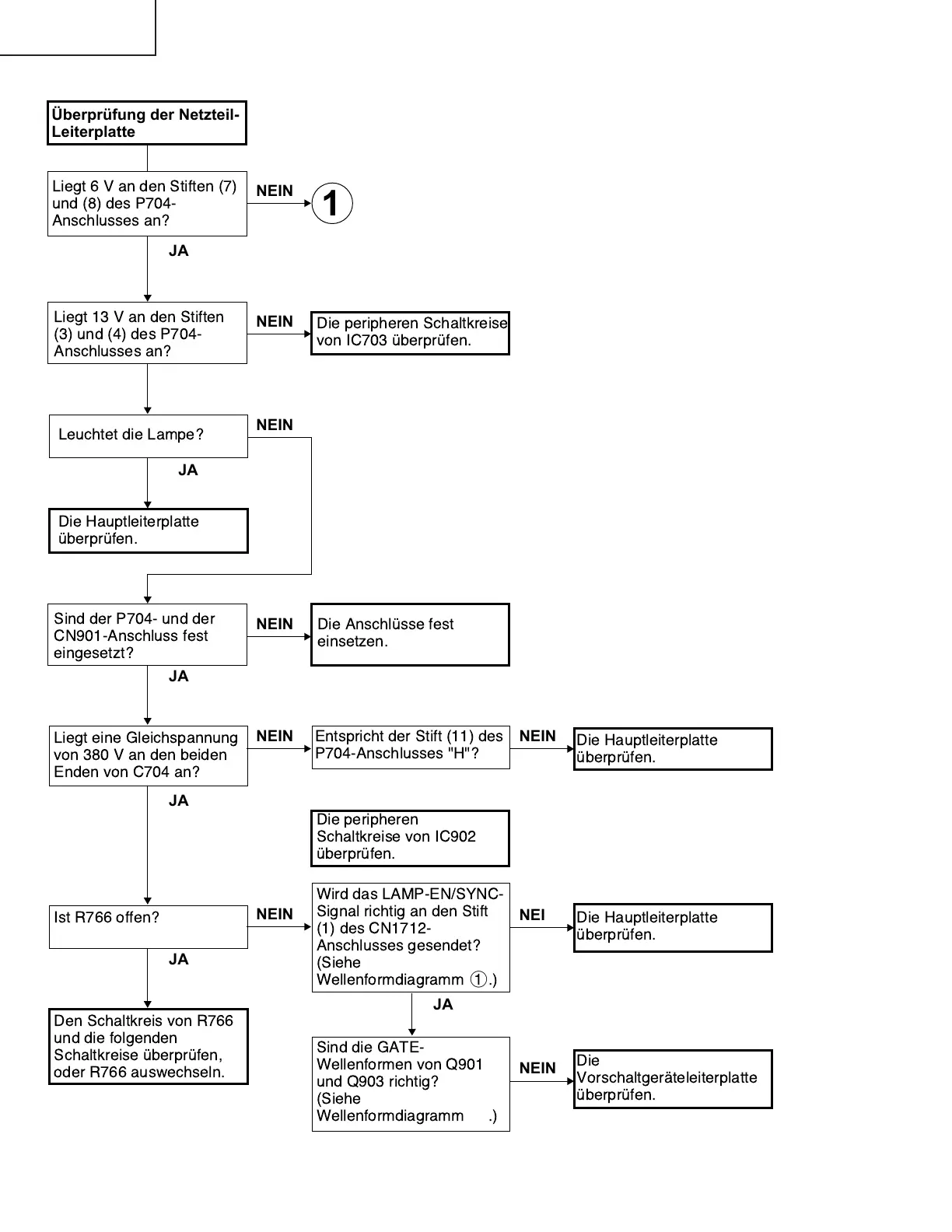

Überprüfung der Netzteil-
Leiterplatte
1
