XG-MB50X

XR-11XC

XR-10X/S

XR-20X/S

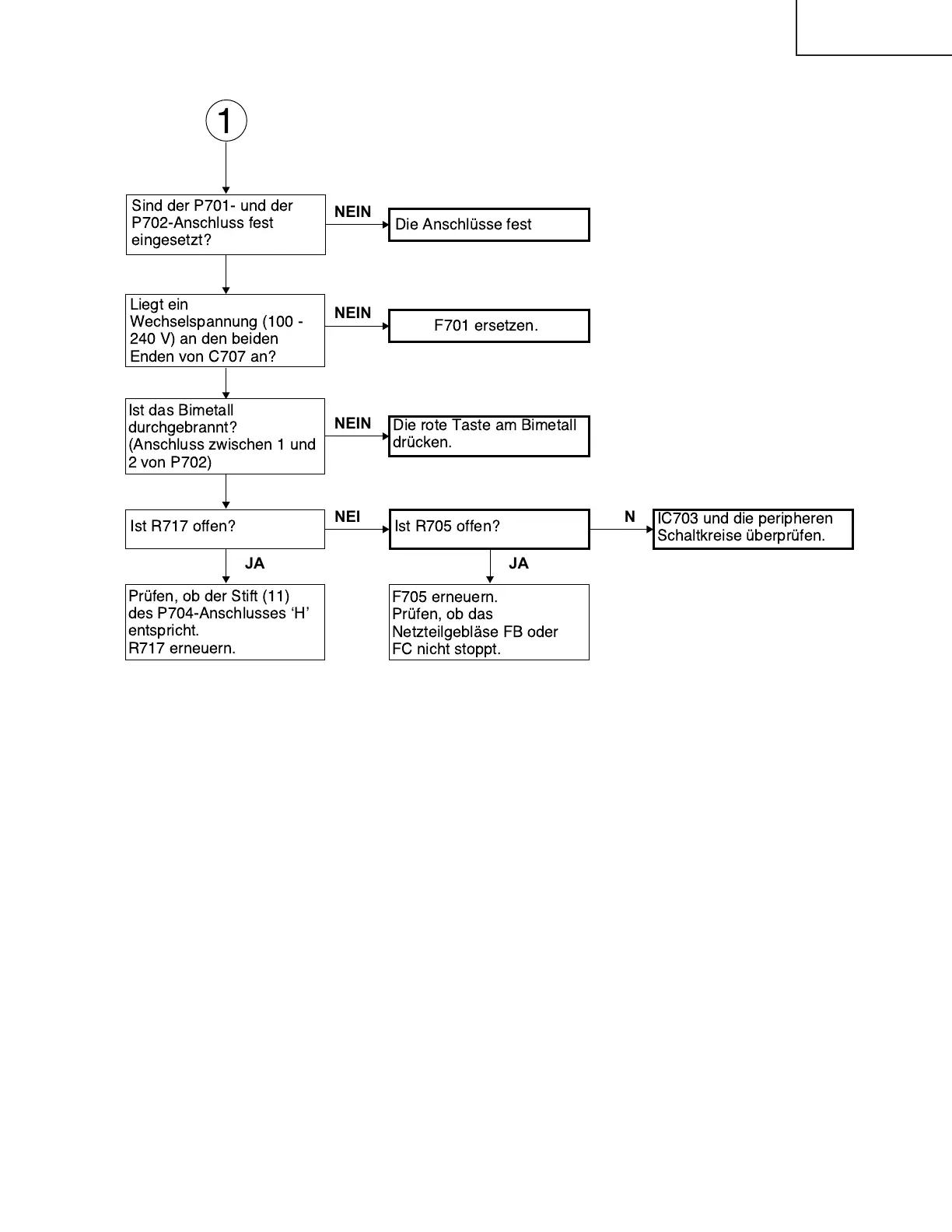

Die Anschlsse fest

NEIN

F701 ersetzen.

NEIN

Die rote Taste am Bimetall

drcken.

NEIN

Ist R705 offen?

NEIN

IC703 und die peripheren

Schaltkreise berprfen.

NEIN

Sind der P701- und der

P702-Anschluss fest

eingesetzt?

Liegt ein

Wechselspannung (100 -

240 V) an den beiden

Enden von C707 an?

Ist das Bimetall

durchgebrannt?

(Anschluss zwischen 1 und

2 von P702)

Ist R717 offen?

Prfen, ob der Stift (11)

des P704-Anschlusses ÔHÕ

entspricht.

R717 erneuern.

F705 erneuern.

Prfen, ob das

Netzteilgeblse FB oder

FC nicht stoppt.
