68
XG-MB50X
XR-11XC
XR-10X/S
XR-20X/S
NEIN
Mit dem Abschnitt
"berprfung beim
Erlschen der Lampe
sofort nach dem
Leuchten" fortfahren.
JA
Die Anschlsse fest
einsetzen.
JA
Die Anschlsse fest
einsetzen.
JA
IC3581 und die peripheren
Schaltkreise berprfen.
(Siehe
Wellenformdiagramm 2 .)
NEIN
IC1701 und die peripheren
Schaltkreise berprfen.
(Siehe
Wellenformdiagramm 1 .)
NEIN
Den Anschluss fest
einsetzen.
Anderenfalls den
Kabelbaum auswechseln.
JA
Die Lamp auswechseln.
JA
Mit dem Abschnitt
"berprfung der Netzteil-
Leiterplatte" fortfahren.
NEIN
D911 und D912 erneuern.
JA
Wenn kurzgeschlossen,
D914 oder D910 erneuern.
JA
Das Farbrad auswechseln.
JA

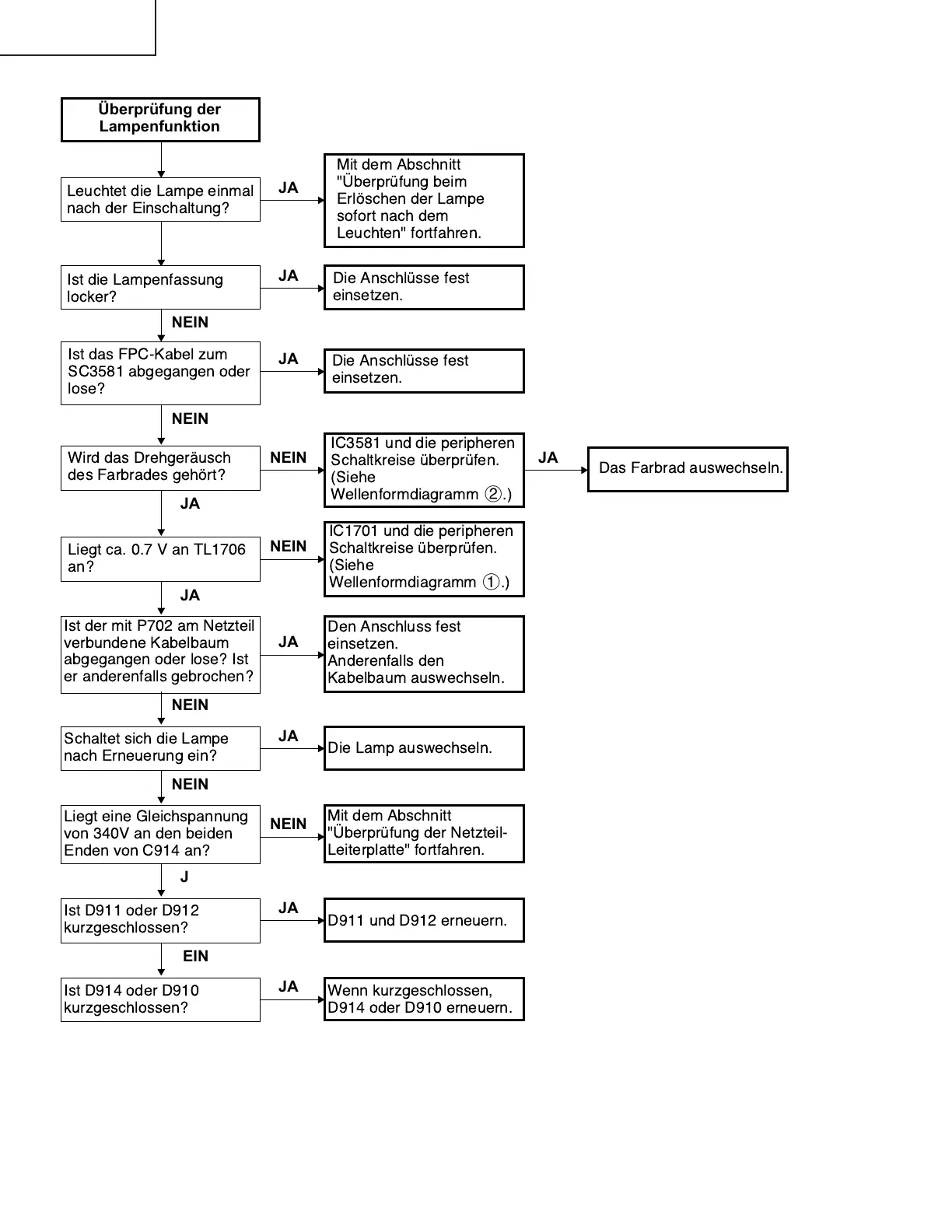

Überprüfung der
Lampenfunktion
Leuchtet die Lampe einmal
nach der Einschaltung?
Ist die Lampenfassung
locker?
NEIN
Ist das FPC-Kabel zum
SC3581 abgegangen oder
lose?
Wird das Drehgerusch
des Farbrades gehrt?
NEIN
Liegt ca. 0.7 V an TL1706
an?
JA
Ist der mit P702 am Netzteil
verbundene Kabelbaum
abgegangen oder lose? Ist
er anderenfalls gebrochen?
JA
Schaltet sich die Lampe
nach Erneuerung ein?
NEIN
Liegt eine Gleichspannung
von 340V an den beiden
Enden von C914 an?
NEIN
Ist D911 oder D912
kurzgeschlossen?
JA
Ist D914 oder D910
kurzgeschlossen?
NEIN
