69
XG-MB50X
XR-11XC
XR-10X/S
XR-20X/S
NEIN
Die Anschlsse fest
einsetzen.
JA
Jedes Khlgeblse
berprfen.
NEIN
Die peripheren Schaltkreise
von Q1721 berprfen.
NEIN
IC1761, IC3581 und die
peripheren Schaltkreise
berprfen.
NEIN
Liegt 3.3 V an TL1762 an?
NEIN
IC1791 und die peripheren
Schaltkreise berprfen.
NEIN
Die PHOT SENSOR-
Leiterplatte berprfen.
NEIN
IC1701 und die peripheren
Schaltkreise berprfen.
NEIN
IC1762 und die peripheren
Schaltkreise berprfen.
JA
Mit dem Abschnitt
"berprfung des DMD-
Systems" fortfahren.
Liegt5Vmit entferntem
P1703 an TL1712 an?
NEIN
Den Anschluss von FB1710
berprfen.
NEIN

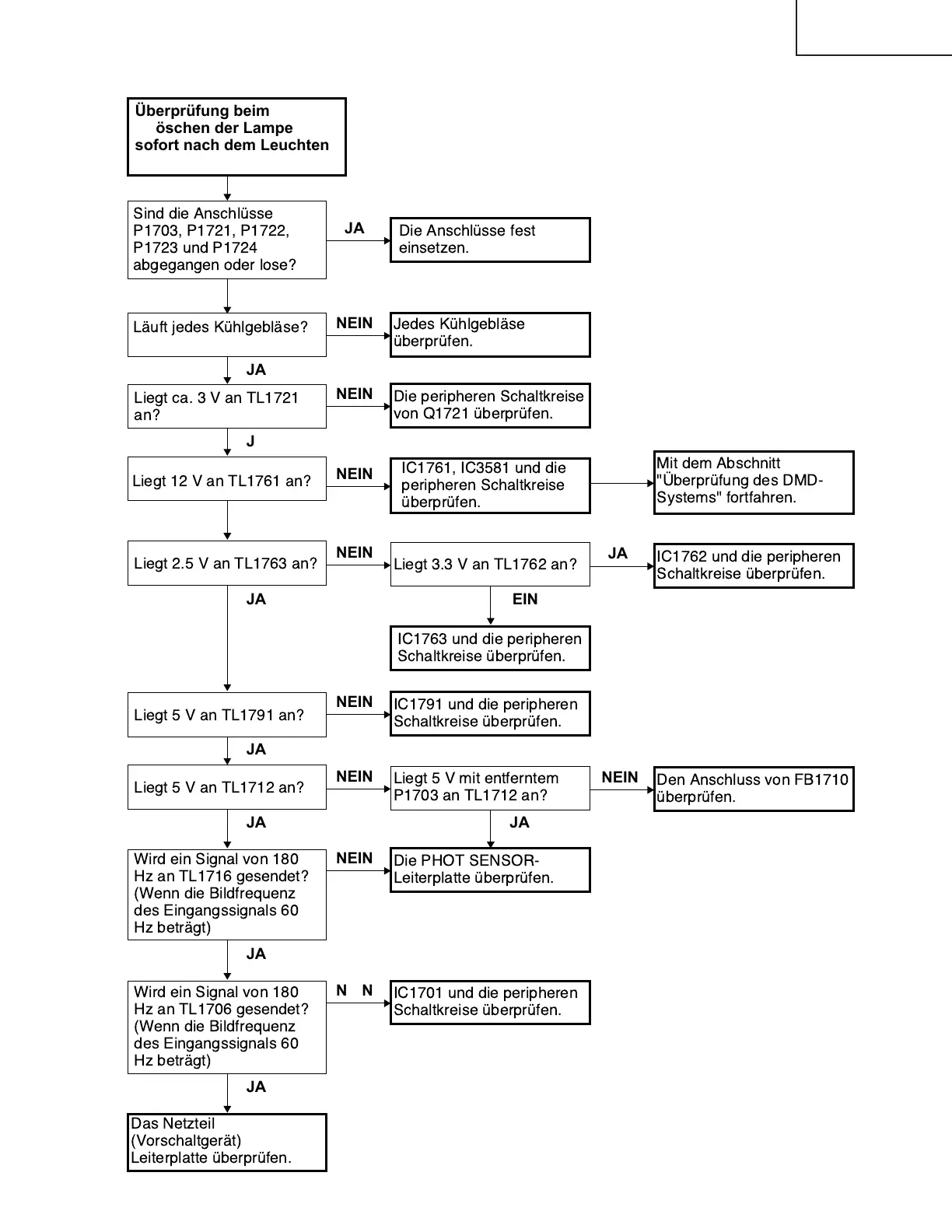

Überprüfung beim
Erlöschen der Lampe
sofort nach dem Leuchten
Sind die Anschlsse
P1703, P1721, P1722,
P1723 und P1724
abgegangen oder lose?
Luft jedes Khlgeblse?
Liegt ca.3VanTL1721
an?
JA
Liegt 12 V an TL1761 an?
JA
Liegt 2.5 V an TL1763 an?
JA
IC1763 und die peripheren
Schaltkreise berprfen.
NEIN
Liegt5VanTL1712 an?
JA
Wird ein Signal von 180
Hz an TL1716 gesendet?
(Wenn die Bildfrequenz
des Eingangssignals 60
Hz betrgt)
JA
Wird ein Signal von 180
Hz an TL1706 gesendet?
(Wenn die Bildfrequenz
des Eingangssignals 60
Hz betrgt)
JA
JA
Liegt5VanTL1791 an?
JA
Das Netzteil
(Vorschaltgert)
Leiterplatte berprfen.
JA
