Alimentation
Ce microphone exige une alimentation fantôme et donne les meilleurs résultats avec
une alimentation de 48 V c.c. (IEC-61938). Cependant, l’usage est possible avec une
alimentation minimale de 11 V c.c., au prix d’une réserve de dynamique et d’une sensi-
bilité légèrement réduites.
La plupart des mélangeurs modernes offrent une alimentation fantôme. Il est nécessaire
d’utiliser un câble de microphone symétrique : XLR-XLR ou XLR-Jack.
Accessoires et pièces détachées
HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive européenne CEM 2004/108/
CE. Conforme aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les
environnements résidentiels (E1) et d’industrie légère (E2).
La déclaration de conformité peut être obtenue auprès de :
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Wannenacker Str. 28
D-74078 Heilbronn, Allemagne
Téléphone : +49 7131 72 14 0
Télécopie : +49 7131 72 14 14
Courriel : EMEAsupport@shure.de
Impédance de charge
La capacité SPL maximum, le niveau d’écrêtage en sortie et la plage dynamique varient
avec l’impédance d’entrée du préamplificateur sur lequel le microphone est branché.
Shurerecommandeuneimpédanced’entréed’aumoins1000Ω,disponiblesurlaplu-
part des préamplificateurs de microphone modernes. Une impédance élevée donne de
meilleures performances pour ces spécifications.
Accessoires fournis
Bonnette anti-vent verrouillable métallique A412MWS
Pince de microphone universelle A75M
Accessoires en option
Type de capsule Condensateur à électret
Courbe de directivité Cardioïde
Réponse en fréquence 20 à 20,000 Hz
Impédance de sortie
à 1 kHz
179Ω
Sensibilité
tension en circuit ouvert, à 1 kHz, typique
–48.0 dBV/Pa
[1]
(4.0 mV)
SPL maximum
1 kHz avec DHT de 1 %
[2]
Chargede2500Ω 150.5 dB
Chargede1000Ω 144.0 dB
Rapport signal/bruit
[3]
64 dB
Plage dynamique
à 1 kHz
Chargede2500Ω 120.5 dB
Chargede1000Ω 114.0 dB
Niveau d’écrêtage
20 Hz à 20 kHz, DHT de 1 %
Chargede2500Ω 8.0 dBV
Chargede1000Ω 1.0 dBV
Bruit propre
équivalent SPL, pondéré en A, typique
30.0 dB SPL-A
Connecteur Audio professionnel à trois broches (XLR), mâle,
symétrique
Polarité Une pression acoustique positive sur le diaphragme
produit une tension positive sur la broche 2 par rap-
port à la broche 3.
Alimentation 11–52 V c.c.
[4]
alimentation fantôme (IEC-61938),
3.6 mA
Poids Net 12 g (0.6 oz)
[1]
1 Pa=94 dB SPL
[2]
La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est équivalente
au niveau de sortie de la capsule pour la valeur SPL spécifiée.
[3]
Le rapport signal/bruit est la différence entre le niveau SPL de 94 dB et le niveau SPL équivalent
du bruit propre pondéré A.
[4]
Toutes les caractéristiques techniques ont été mesurées avec une source d’alimentation fantôme
de 48 V c.c. Le microphone fonctionne à des tensions plus basses mais au prix d’une plage dy-
namique et d’une sensibilité légèrement réduites.
Caractéristiques
Fourre-tout pour le transport à fermeture éclair 95A2314
Préampli en ligne (1) RPM626
Bonnette anti-vent encliquetable 95A2064
Pince micro avec suspension silentbloc (BETA 98A/C) RK282
Câble fin de 7,6 m (25 pi) (BETA 98A/C) 95A2398
Pince de montage du Beta98 sur batterie (BETA 98AD/C) A98D
Câble renforcé de 4,6 m (15 pi) (BETA 98AD/C) C98D
Pièces de rechange
Capsule cardioïde RPM98A/C
Corps de rechange du 98A RPM98A-HT
Machoire complète de A98D RPM618
Bonnette anti-vent encliquetable (4 par paquet) RK183WS
Câble

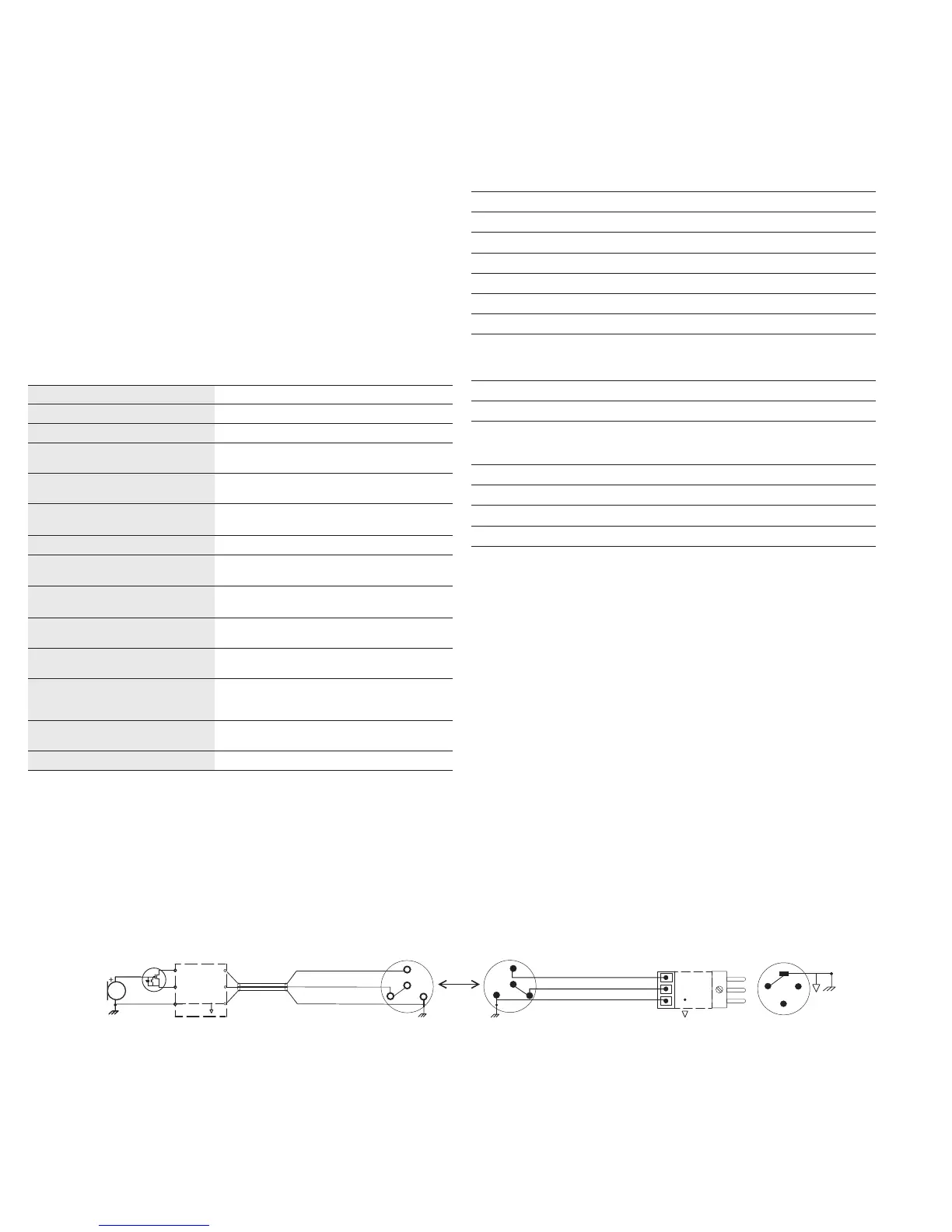

Schéma de câblage
Capsule
Préampli
Biais
Masse
Biais
to source
Masse
to source
1
2
3
2
3
1
1 =
3 =
2 =
3 =
2 =
1 =
1
2
3
4
FI
FET
G
D
S
1
2
3
4
TA4F TA4M
6
