ANTENNA B
POWER
MIC OUT INSTRUMENT OUT VOLUME ANTENNA A
BALANCED
LOW Z
UNBALANCED
HIGH Z
12–18 V
160 mA
SHURE INCORPOR ATED
NILES, IL 60714
SLX4 RECEIVER
IC: 616A–SLX4
N108
ANTENNA B
POWER
MIC OUT INSTRUMENT OUT VOLUME ANTENNA A
12–18 V
160 mA
SHURE INCORPORATED
NILES, IL 60714
SLX4 RECEIVER


ANTENNA B
POWER
MIC OUT INSTRUMENT OUT
VOLUME
ANTENNA A
12–18 V
160 mA
SHURE INCORPORATED
NILES, IL 60714
SLX4 RECEIVER



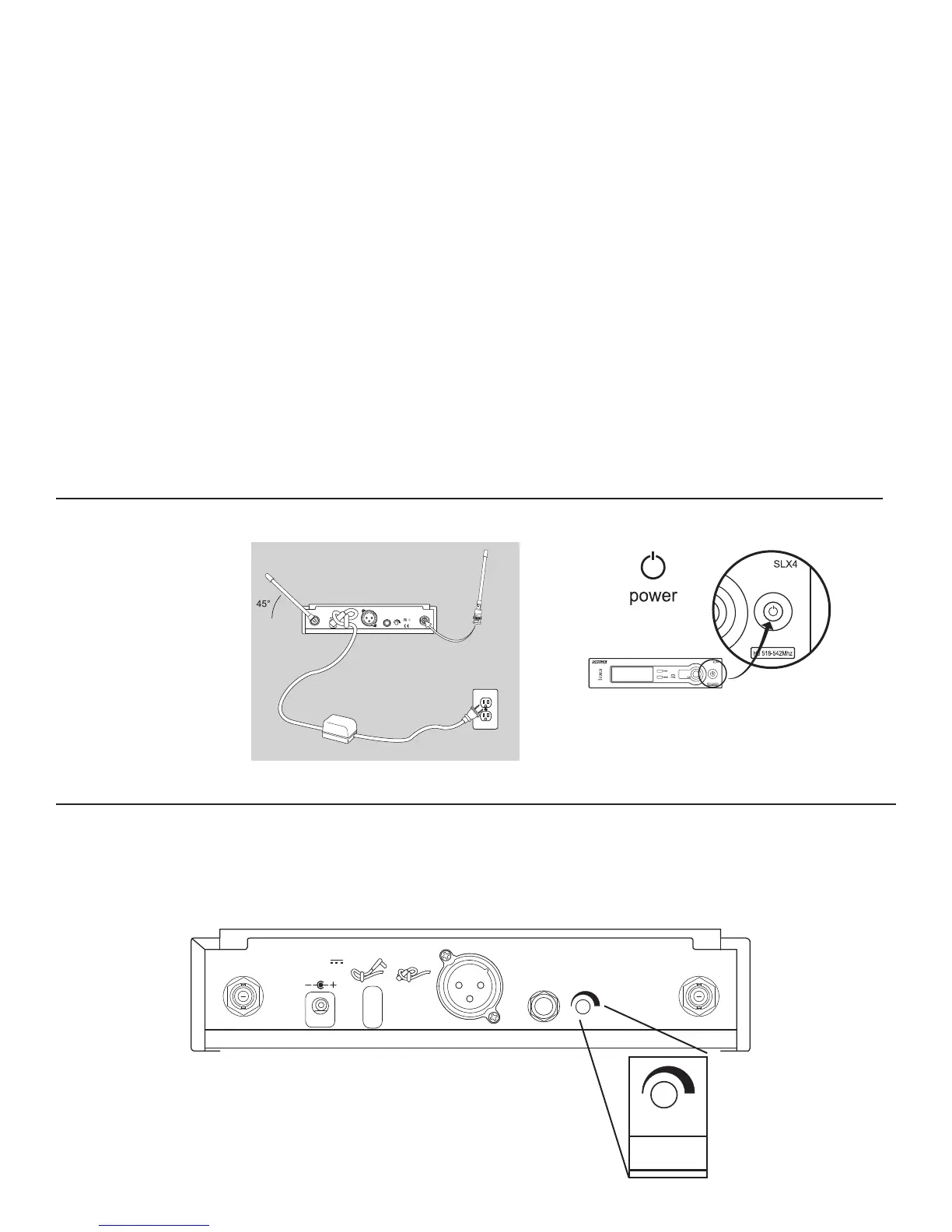

Sakelar On/Off
Tekan untuk menghidupkan, tahan untuk
mematikan.
Kontrol Volume Receiver
Tombol kontrol volume umumnya harus dibiarkan dalam posisi sesuai arah jarum jam.
Memutar tombol sesuai arah jarum jam menurunkan tingkat output receiver.
Jika diperlukan penyesuaian, gunakan obeng kecil untuk membuka putaran.
Pengaturan Sistem Tunggal
Ikuti langkah-langkah ini pada saat menggunakan sistem SLX tunggal:
Pilihan Frekuensi Otomatis
Pindai saluran yang tersedia dan atur receiver pada saluran tersebut.
Pengaturan Pemancar Otomatis
1. Hidupkan pemancar.
2. Buka kotak bateri pemancar untuk memperlihatkan port (lubang) inframerah (IM)
3. Melalui port IM yang terpapar ke receiver, tekan sync (sinkronisasi).
4. Tahan tombol sync sampai lampu merah pada receiver dan pemancar berhenti berkedip.
5. Ketika lampu receiversiap menyala terang, maka sistem siap digunakan.
6. Tutup kotak bateri pemancar.
Pengaturan Sistem Jamak
Ikuti langkah berikut pada saat menggunakan sistem SLX di instalasi tunggal:
1. Hidupkan semua receiver dan matikan semua pemancar.
2. Atur semua receiver pada kelompok frekuensi yang sama.
3. LakukanPilihan Frekuensi Otomatis pada bagian Pengaturan Sistem Tunggal diatas.
4. Hidupkan pemancar pertama.
5. LakukanPilihan Frekuensi Otomatis pada bagian Pengaturan Sistem Tunggal diatas.
6. Ulangi setiap sistem.
Pastikan hanya satu port IM pemancar yang dibuka ketika mensinkronisasi sistem.
