Supplément au guide d'utilisation du SLX4L: fonctionnalité
logique
Généralités sur le récepteur SLX4L
Un circuit logique et le connecteur bloc à bornes associé sont fournis sur le récepteur SLX4L pour assurer un fonc-
tionnement optimal avec les suppresseurs d'écho de logiciel et permettre le contrôle à distance de l'autonomie de la
pile de l'émetteur. Les modèles compatibles sont les émetteurs MX690, MX890.
Trois broches de logique se trouvant sur un connecteur bloc à bornes correspondent respectivement à l'état de coupure
de l'émetteur, l'état de charge de la pile de l'émetteur et la masse de logique.
Utilisation
Deux modes sont offerts : normal et logique :
Normal
En mode normal, lorsque l'on appuie sur le bouton de coupure du MX690, du MX890 ou de n'importe quel émetteur
SLX, le son audio est coupé au niveau de l'émetteur et de la sortie du récepteur.
Logique
En mode logique, lorsque l'on appuie sur le bouton de coupure du MX690, du MX890 l'émetteur continue à envoyer
un son audio au récepteur et celui-ci continue à envoyer un signal audio par l'intermédiaire des sorties audio. La
broche d'état de coupure de l'émetteur envoie un signal logique TTL haut (+5 V) indiquant au dispositif externe que
l'émetteur est en état de coupure.
Choix des modes
Le SLX4L est livré en mode normal. Pour passer d'un mode à l'autre quand l'unité est sous tension, appuyer sur le
bouton Select (sélection) et le maintenir enfoncé, puis appuyer sur le bouton Power (mise sous tension). En mode
logique, le mot
lo
g
ic
(logique) clignote sur l'écran à cristaux liquides du panneau frontal. En mode normal,
c'est le mot
nor
(normal) qui clignote sur le panneau frontal. Une DEL s'allume près du connecteur bloc à bornes
quand le mode logique est actif.
Lorsqu'une synchronisation IR est effectuée sur l'émetteur, le récepteur règle l'émetteur sur l'état où lui-même se
trouve à ce moment-là, à savoir soit le mode logique, soit le mode normal. Les émetteurs comme les récepteurs
gardent toujours en mémoire le dernier état du mode.
Modèles compatibles
Les émetteurs compatibles avec le mode logique sont le MX690, le MX890.

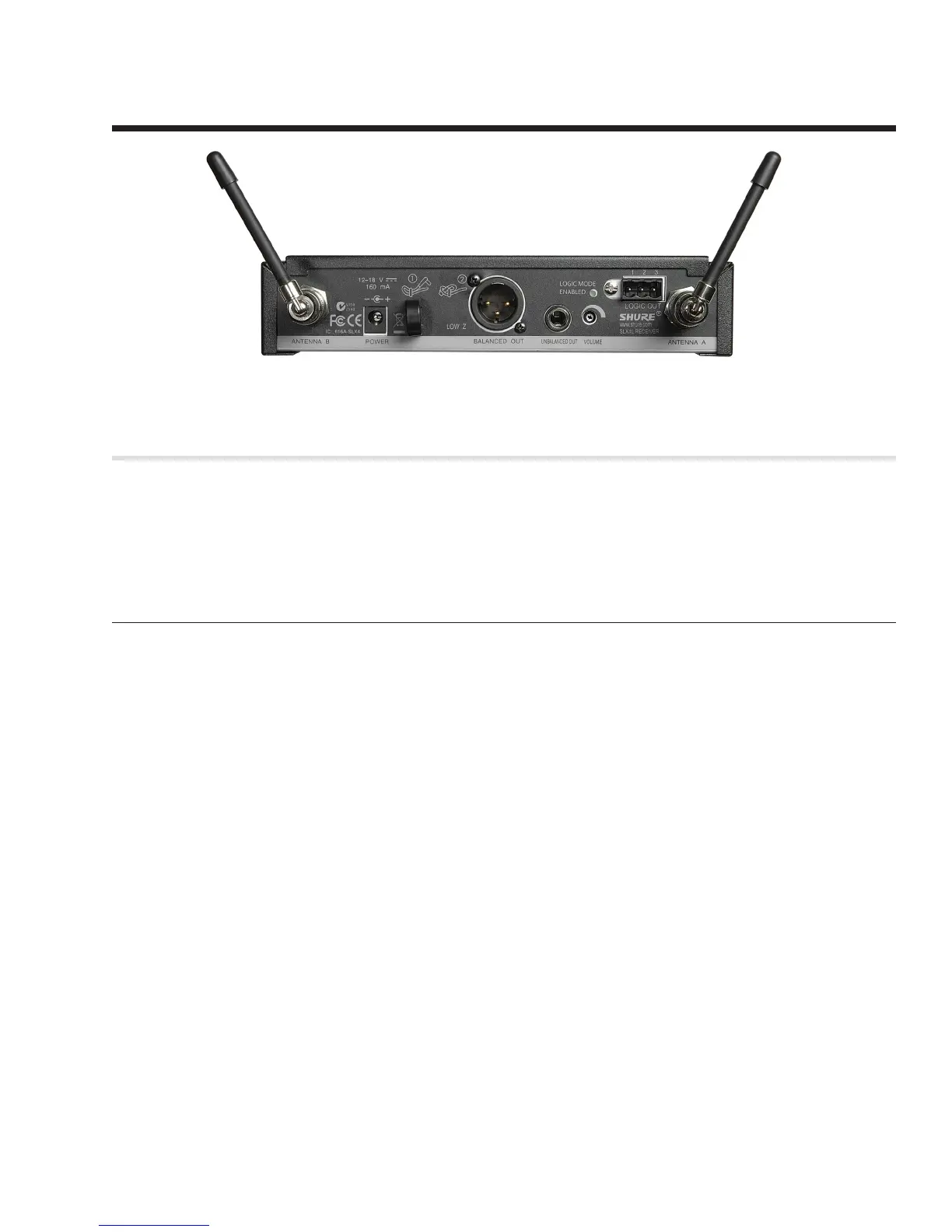

Panneau arrière du SLX4L
