CARACTÉRISTIQUES DES CONNEXIONS DE LOGIQUE
La capacité de logique du récepteur SLX4L permet deux fonctions : indication de l'état de coupure de l'émetteur
(qui peut être utilisée pour signaler et contrôler d'autres événements) et indication de l'état de charge de la pile de

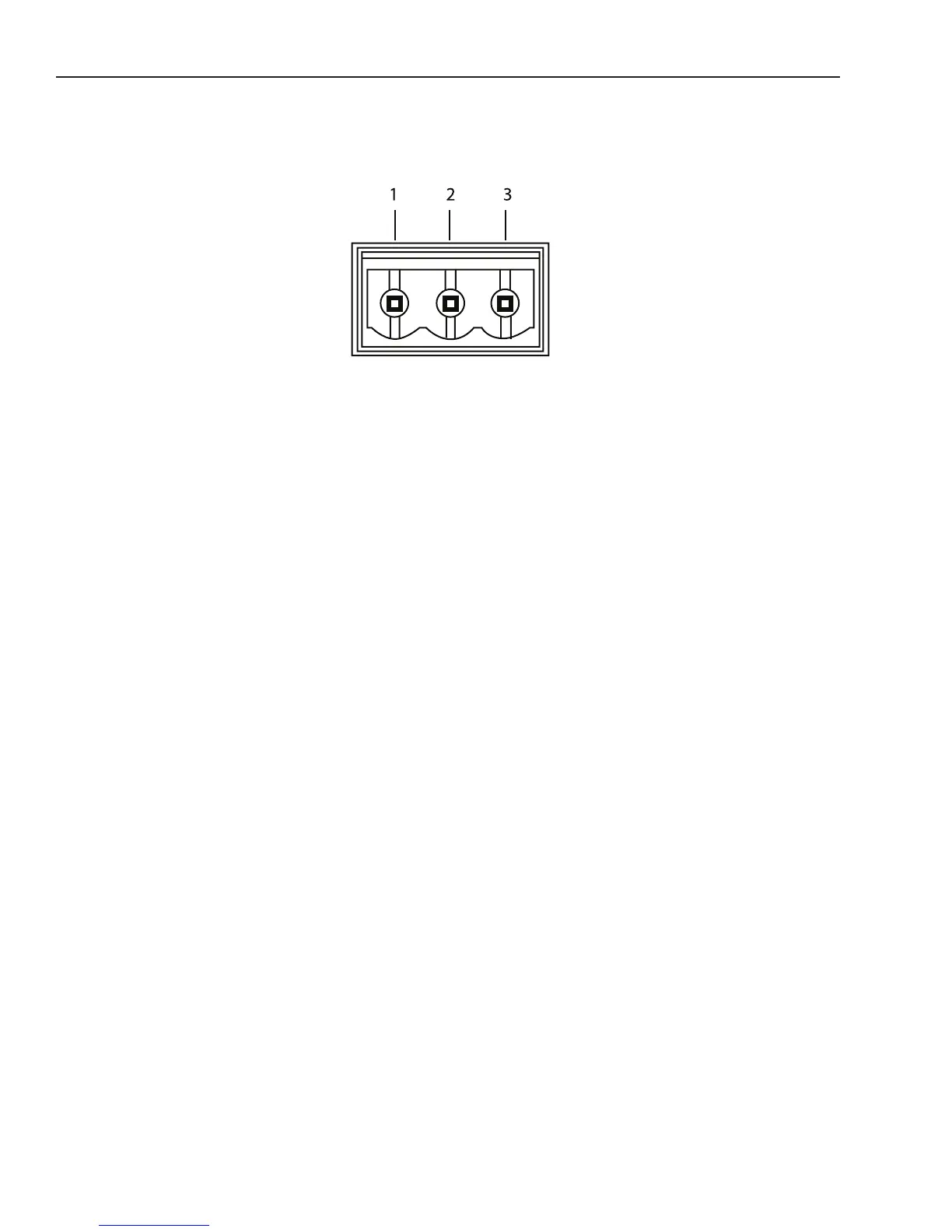

l'émetteur. Les diverses fonctions logiques et leurs applications sont présentées dans le schéma de disposition des
broches et les descriptions qui suivent :
Broche 1 : état de coupure de l'émetteur. En mode logique, la broche 1 peut être connectée à un dispositif à distance
et, quand l'état de l'émetteur est Active (actif), le niveau de logique est bas (0 V). Quand l'état est Muted
(coupé), le niveau de logique est haut (+5 V). Les applications typiques comprennent la fourniture d'une
indication à distance de l'état de l'émetteur et l'activation du matériel externe (égaliseur, processeur de signaux,
haut-parleurs, etc.) lorsqu'utilisé avec un système de contrôle de pièce (Crestron ou AMX par exemple). La
commande de coupure de l'émetteur coupe/rétablit le son d'un canal d'entrée sur un mélangeur automatique.
Pour réaliser les connexions, connecter la broche d'état de l'émetteur à la borne d'entrée de coupure du son
du microphone de podium sur un mélangeur automatique. Connecter la masse de logique du récepteur à la
masse de logique du mélangeur.
REMARQUE: Quand le récepteur est en mode normal, la broche 1 indique l'état de marche ou
d'arrêt de l'émetteur. Lorsque l'émetteur est SOUS TENSION, le niveau de sortie
logique est bas (0 V). Lorsque l'émetteur est HORS TENSION, le niveau de logique
est haut (+5 V).
Broche 2 : masse de logique. Pour réaliser les connexions, effectuer tous les raccordements de masse de logique à
cette broche, y compris la masse d'alimentation des circuits logiques externes. Pour éviter les parasites de
commutation, ne pas connecter la masse de logique à la masse audio, de bâti ou de rack.
Broche 3 : état de charge de la pile de l'émetteur. Un état de charge sufsante de la pile génère un niveau de logique
bas (0 V). Un état de charge insufsante de la pile (durée de vie restante de la pile inférieure ou égale à 1
heure) génère un niveau de logique haut (+5 V). La broche 3 peut être utilisée pour commander une DEL
à distance quand la charge de la pile est insufsante. Elle peut aussi servir à indiquer un état de charge
insufsante de la pile de l'émetteur sur un panneau de commande à distance lorsqu'utilisé avec un système
de contrôle de pièce (Crestron ou AMX par exemple).
