5
MIT DEM PRODUKT ODER AUFGRUND DESSEN NUTZUNG) ODER
FÜR BEEINTRÄCHTIGUNGEN AUFGRUND DER NUTZUNG ODER
UNMÖGLICHKEIT DER NUTZUNG DES PRODUKTES. DER BENUTZER
ERKENNT AN, DASS ES FÜR DIESEN FALL WEDER RECHTSMITTEL NOCH
SCHADENSERSATZ GIBT.
IN FOLGENDEN FÄLLEN VERLIERT DIE GARANTIE IHRE GÜLTIGKEIT:
- Abdeckung des Motors oder der Pumpe offen
- Produkt an ungeeignete Netzspannung angeschlossen
- Pumpenbetrieb mit einer anderen Flüssigkeit als Kondenswasser
- Fehlerhafter Einsatz der Pumpe seitens des Kunden
- Nicht angeschlossener Alarm
Vor der Nutzung prüft der Benutzer, dass das Produkt für den beabsichtigten
Einsatz geeignet ist. Er übernimmt alle Risiken und rechtlichen Konsequenzen in
Verbindung mit der Nutzung und der Anlage.
Die Firma SICCOM SAS behält sich das Recht vor, das Produkt ganz oder
teilweise zu ändern, ohne zuvor ihre Kunden zu informieren.
IT

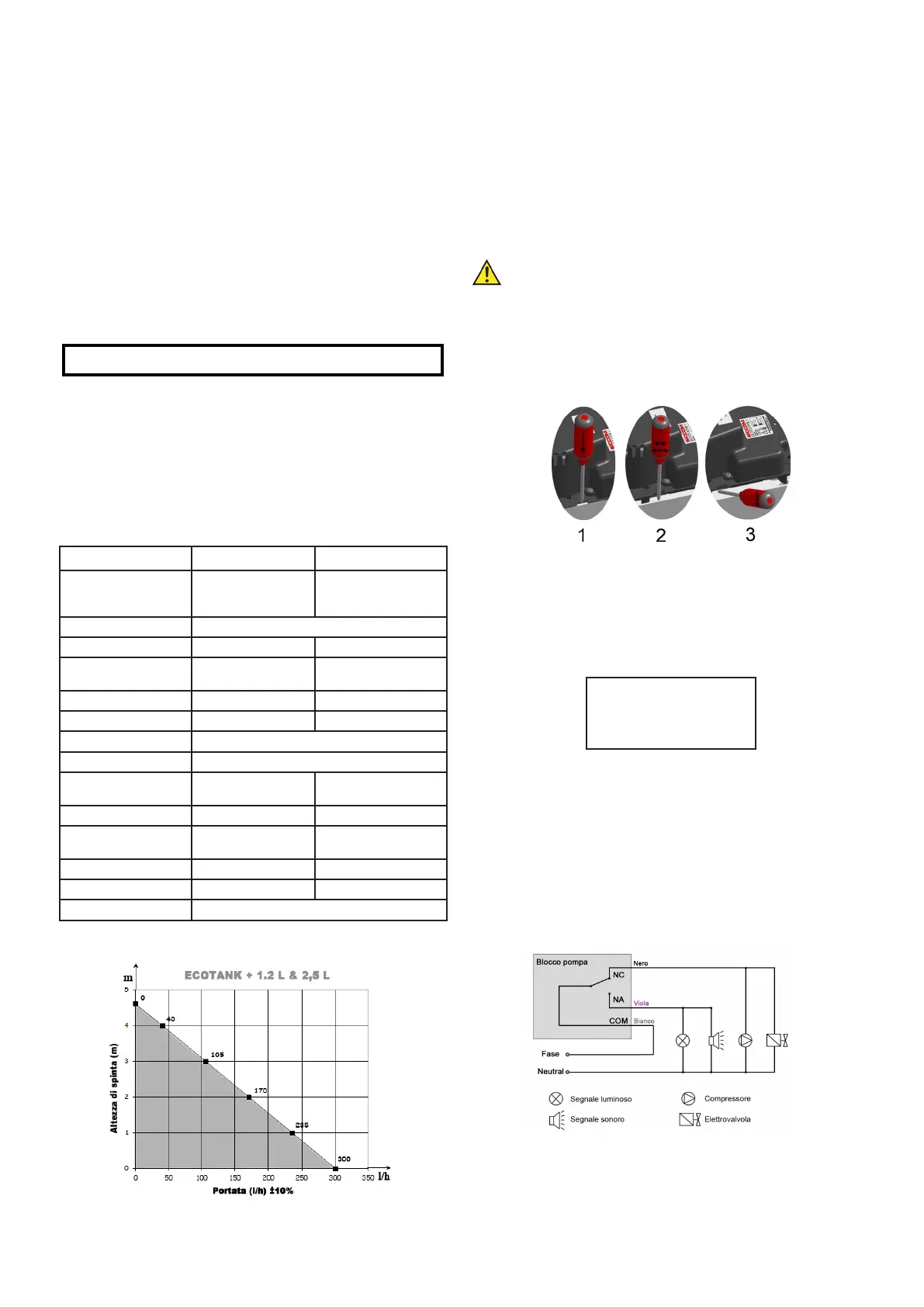

 DESCRIZIONE
ECO TANK è una pompa centrifuga monoblocco di grande portata che consente
di evacuare le acque di condensa derivate da sistemi di climatizzazione o
refrigerazione, oppure da caldaie a condensazione a gas. La sua altezza di 135
mm è particolarmente adatta alle vetrine refrigerate, agli evaporatori e agli armadi
frigoriferi.
Caratteristiche tecniche
ECOTANK +
1.2 L 2.5 L
Tipo di liquido: acqua di
condensa con un pH >
2.5 e una temperatura
< 40°C < 40°C
Alimentazione/ Potenza 230 V 50 Hz / 65 W
Temperatura di utilizzo 3°C à 45°C 3°C à 45°C
Temperatura di
stoccaggio
0 à 70°C 0 à 70°C
Class 1 1
Portata massima 300 l/h 300 l/h
Mandata massima 4,6 metri
Fattore di marcia: S3 (30%) 170 s ON / 340 s OFF
Allarme integrato:
Contatto NA + NC
3 A max. resistivo
a 250 V 50 Hz
3 A max. resistivo
a 250 V 50 Hz
Capienza del recipiente 1,2 l 2.5 l
Protezione termica del
motore
Oui Oui
Indice di protezione IP20 IP20
Altezza della pompa 12,9 cm 15.9 cm
Altitudine di utilizzo < 2.500 m
Accertarsi che tutte le caratteristiche siano compatibili con quelle necessarie
alla propria applicazione.
 INSTALLAZIONE
2.a RACCOMANDAZIONI
Questo apparecchio non è destinato a essere utilizzato da persone (compresi i
bambini) con capacità siche, sensoriali o mentali ridotte, o da persone prive di
esperienza o di conoscenza, a meno che una persona responsabile della loro
sicurezza li sorvegli o li abbia preventivamente informati sull’utilizzo dell’apparecchio.
Questo apparecchio può essere utilizzato da bambini di età superiore a
8 anni e da persone con capacità siche, sensoriali o mentali ridotte o prive di
esperienza o conoscenza, purché tali persone siano sorvegliate o abbiano ricevuto
preventivamente istruzioni sull’uso dell’apparecchio nella massima sicurezza
e ne abbiano compreso i pericoli inerenti. I bambini non devono giocare con
l’apparecchio. La pulizia e la manutenzione da parte dell’utente non devono essere
effettuate dai bambini senza sorveglianza.
2.b MONTAGGIO
Il recipiente può essere rimosso dalla pompa per facilitarne il ssaggio
(secondo lo schema qui sotto) e per togliere la zeppa di cartone che
immobilizza il galleggiante per il trasporto. Il montaggio della pompa sul
recipiente è reversibile per facilitare i collegamenti elettrici e idraulici. La pompa
deve essere installata sotto l’apparecchio che produce le acque di condensa
utilizzando le due viti + i cavicchi di ssaggio in dotazione e con l’ausilio di una
livella a bolla per garantire l’orizzontalità del recipiente. Questa pompa non è
sommergibile, non deve essere installata all’esterno dei locali o in una zona
umida e non deve essere tenuta al gelo.
2.c COLLEGAMENTO ELETTRICO DELLA RETE
Prima di qualsiasi intervento sull’apparecchio, è necessario interrompere
l’alimentazione elettrica. Il collegamento elettrico deve essere effettuato
da personale qualicato rispettando le norme vigenti nel paese. Utilizzare
esclusivamente il cavo di rete 2P + T in dotazione che deve essere imperativamente
collegato alla terra (apparecchio di classe 1). Questa presa deve poter rimanere
accessibile dopo l’installazione.
Utilizzare esclusivamente il cavo
fornito a 3 conduttori
• Blu/Neutro
• Marrone/Fase
• Giallo + verde/ Terra
Nelle canalizzazioni sse, occorre prevedere, conformemente alle regole
d’installazione, un mezzo di scollegamento dalla rete di alimentazione con una
distanza di apertura dei contatti da tutti i poli che assicuri una completa interruzione
nelle condizioni di categoria di sovratensione III.
2.d COLLEGAMENTO ELETTRICO DELL’ALLARME
L’utente dispone di un contatto invertitore che possiede un potere di interruzione
massimo di 4A limitato a 250V (resistivo) e minimo di 10mA limitato a 5 VDC.
Utilizzare l’allarme (segnale acustico o visivo) installato dall’utente per informare di
qualsiasi rischio di straripamento (contatto NO) e per interrompere la produzione di
condensa (contatto NC). È necessario utilizzare il cavo a 3 conduttori in dotazione:
2.e COLLEGAMENTO IDRAULICO
È possibile utilizzare uno o diversi dei quattro orizi Ø 27,5 mm rompendo
il coperchio con un cacciavite per raccogliere le acque da evacuare usando
eventualmente il riduttore rif. GCO78H2008 (non in dotazione) per i diametri di 40,
32, e 25 mm. La mandata si effettua all’uscita della valvola antiritorno che possiede
un attacco liscio Ø 12 mm per un tubo di diametro interno di 10 mm. Utilizzando
