3
1) Schrauben und Spannscheiben vor der Montage der betreffenden Anschlußschiene entfernen!
1) Remove bolts and strain washers before fitting the relevant connecting bar!
Anzugsreihenfolge:
1. 15 handfest
2. 11 mit 40±4 Nm
3. 15 mit 8±1 Nm
Tightening sequence:
1. 15 hand-tight
2. 11 with 40±4 Nm
3. 15 with 8±1 Nm
Anzugsreihenfolge:
1. 15 handfest
2. 11 mit 40±4 Nm
3. 15 mit 8±1 Nm
Tightening sequence:
1. 15 hand-tight
2. 11 with 40±4 Nm
3. 15 with 8±1 Nm
11;17
Anzugsreihenfolge:
1. 16 handfest
2. 11 mit 40±4 Nm
3. 16 mit 8±1 Nm
Tightening sequence:
1. 16 hand-tight
2. 11 with 40±4 Nm
3. 16 with 8±1 Nm
Anzugsreihenfolge:
1. 16 handfest
2. 12 mit 40±4 Nm
3. 14 mit 8±1 Nm
Tightening sequence:
1. 16 hand-tight
2. 12 with 40±4 Nm
3. 14 with 8±1 Nm
Baugröße I, 1250-1600 A
Size I, 1250-1600 A
2
10
15;18
6
11
17
18 16
10
2
6
1)
Baugröße II, 2500-3200 A
Size II, 2500-3200 A
4
8
14;18
12;17
Anzugsreihenfolge:
1. 14 handfest
2. 12 mit 40±4 Nm
3. 14 mit 8±1 Nm
Tightening sequence:
1. 14 hand-tight
2. 12 with 40±4 Nm
3. 14 with 8±1 Nm
17
12
18 16
4
8
1)
Anzugsreihenfolge:
1. 16 handfest
2. 11 mit 40±4 Nm
3. 16 mit 8±1 Nm
Tightening sequence:
1. 16 hand-tight
2. 11 with 40±4 Nm
3. 16 with 8±1 Nm
Anzugsreihenfolge:
1. 13 handfest
2. 19 mit 40±4 Nm
3. 13 mit 8±1 Nm
Tightening sequence:
1. 13 hand-tight
2. 19 with 40±4 Nm
3. 13 with 8±1 Nm
Baugröße I, 1000 A
Size I, 1000 A
5
1
10
13;18
9;11
17;19
11
17
10
1
5
1)
19
18 15
9
Baugröße II, 2000 A
Size II, 2000 A
Anzugsreihenfolge:
1. 14 handfest
2. 11 mit 40±4 Nm
3. 14 mit 8±1 Nm
Tightening sequence:
1. 14 hand-tight
2. 11 with 40±4 Nm
3. 14 with 8±1 Nm
1)
3
7
14;18
11;17
17
11
18 16
3
7
Hinweis: Lage der Spannscheiben beachten!
Note: Locate strain washers correctly

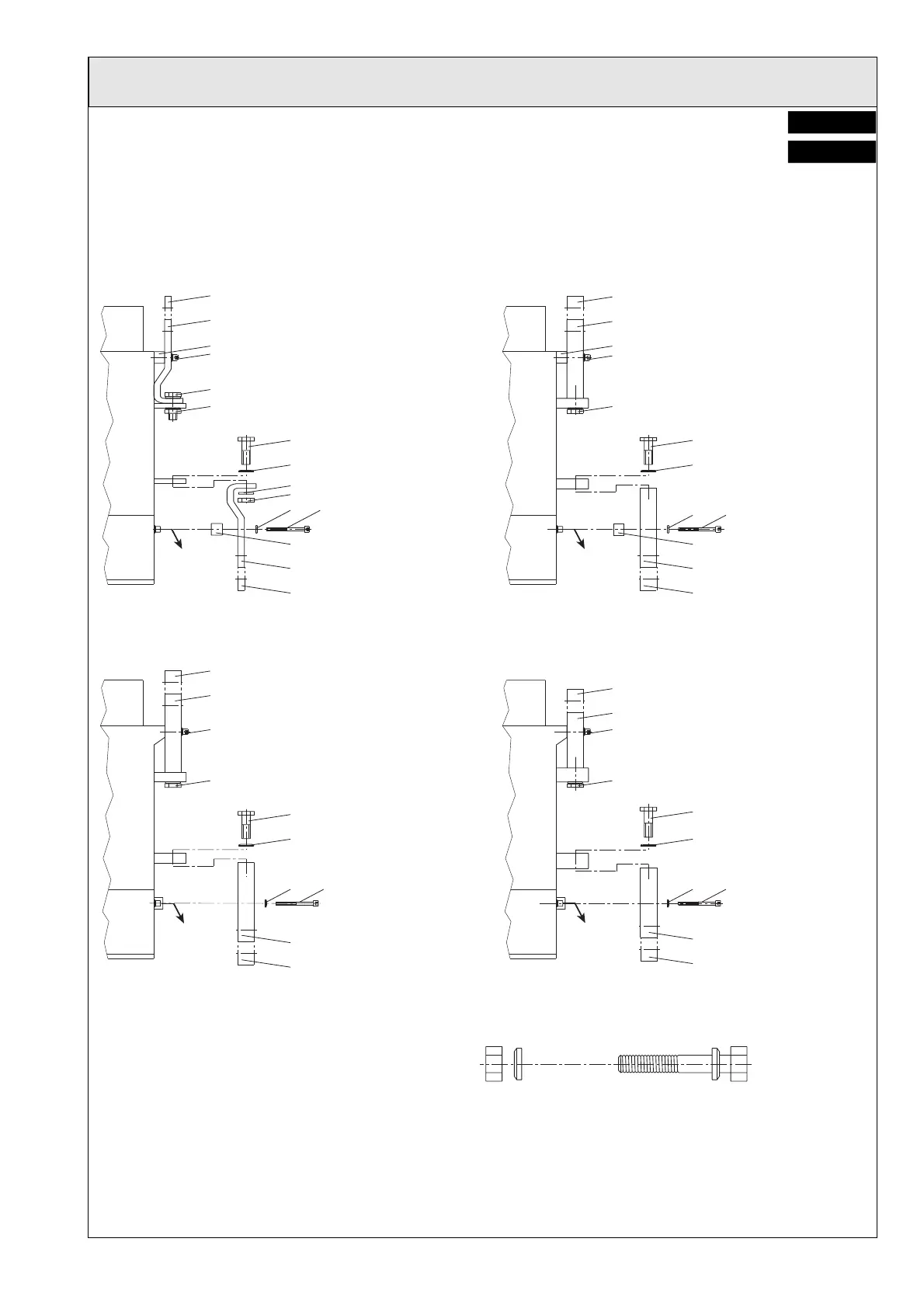

Anschlußschienen montieren
Fit the connecting bars
Deutsch
English
