Siemens HG61234 User Manual

1. Mettre l'interrupteur de sécurité hors tension et l'isoler
du secteur.
2. Mettre l’interrupteur hors circuit.
Instructions d'installation du jeu de cosse de mise à la terre
3. Trousse HG656 uniquement : si la cosse de câble de
masse doit être fixée sur une surface peinte, enlevez
et jetez la plaque de protection et la vis de fixation de
celle-ci de façon à exposer le métal (voir fig. 2).
4. Inserer la vis verte à rouler les filets dans le trou de
montage et la serrer à 29 lb-po (jeu HG61234) ou 64
lb-po (jeu HG656).
5. Refermer le couvercle avant de remettre l'interrupteur
sous tension.
© 2000 Siemens Energy & Automation, Inc.
INSTRUCTIONS DE SÉCURITÉ
s
Siemens Energy & Automation, Inc.
Bellefontaine, Ohio 43311 U.S.A.
Questions : 1 800 241-4453 ou
http://www.sea.siemens.com/dpd
Article: Jeu de cosse de mise à la terrre
Numéro de catalogue HG61234 & HG656
Pour emploi avec: Interrupteurs de sécurité VBII
30-600 A
Page 2 de 2
Pièce n
o
500202A02
Tensions dangereuses pouvant
entraîner la mort ou des blessures
graves.
Mettre l'interrupteur de sécurité
hors tension et l'isoler du secteur
avant d'installer le jeu.
Remettre le couvercle et le
blindage en place avant de rétablir
le courant d’alimentation de
l’interrupteur.
Remarque: ces instructions décrivent la
procédure d’installation recommandée.

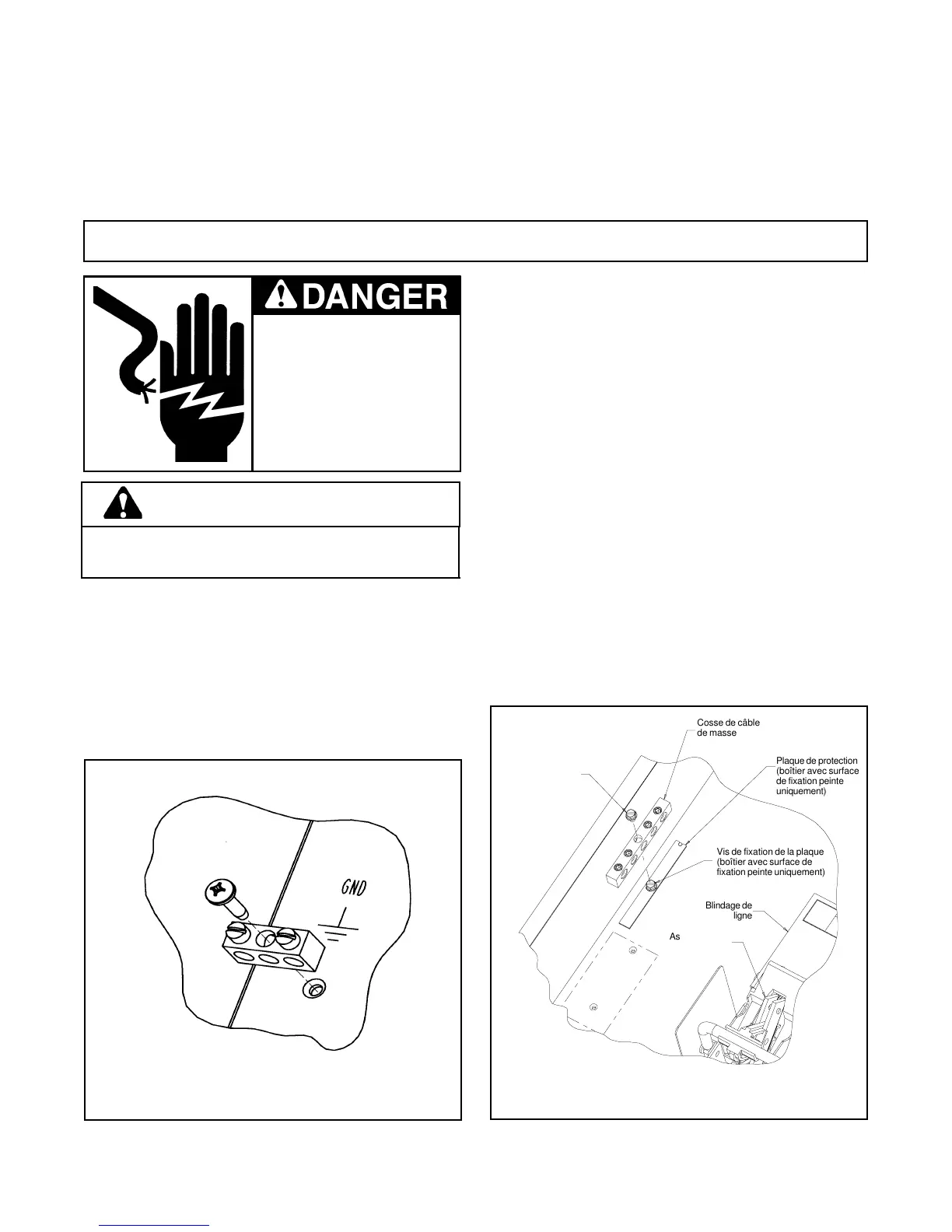

Fig. 2Fig. 1
Jeu de cosse de mise à la terre HG61234
Jeu de cosse de mise à la terre HG656
BdafWUf[hWB^SfW
7`U^aegdWi[fZ
BS[`fWV?ag`f[`Y
EgdXSUWA`^k
B^SfW?ag`f[`YEUdWi
7`U^aegdWi[fZBS[`fWV
?ag`f[`YEgdXSUWA`^k
9dag`V>gY
9dag`V>gY
?ag`f[`YEUdWi
>[`WEZ[W^V
>[`W4SeW3eeW_T^k
Cosse de câble
de masse
Plaque de protection
(boîtier avec surface
de fixation peinte
uniquement)
Vis de fixation de la plaque
(boîtier avec surface de
fixation peinte uniquement)
Blindage de
ligne
Assemblage du
socle de ligne
Vis de fixation de
la cosse de câble
de masse
