11/18
Building Technologies CC1N7130it
15.03.2018
Specifiche tecniche (continua)
Corrente richiesta al
rivelatore (con fiamma)
Corrente ammissibile
(senza fiamma)
Possibile corrente con
fiamma (tipica)
QRB1 ¹)
Min. 45 µA Max. 5,5 µA 100 µA
QRB3 ¹)
Min. 45 µA Max. 5,5 µA 100 µA
QRB4 ¹)
Min. 45 µA Max. 5,5 µA 70 µA
QRC ¹)
Min. 45 µA Max. 5,5 µA 70 µA
¹) I valori forniti in tabella si applicano solamente nelle seguenti condizioni:
- Tensione di rete AC 120 V o AC 230 V a seconda del modello
- Temperatura ambiente 23 °C
Rivelatore di corrente in funzione:
- Segnale di fiamma instabile
- Spia luminosa verde (LED) lampeggiante
Rivelatore di corrente in funzione:
- Segnale di fiamma stabile
- Spia luminosa verde (LED) a luce fissa
QRB ¹)
<45 µA >45 µA
QRC ¹)
<45 µA >45 µA
¹) I valori forniti in tabella si applicano solamente nelle seguenti condizioni:
- Tensione di rete AC 120 V o AC 230 V a seconda del modello
- Temperatura ambiente 23 °C

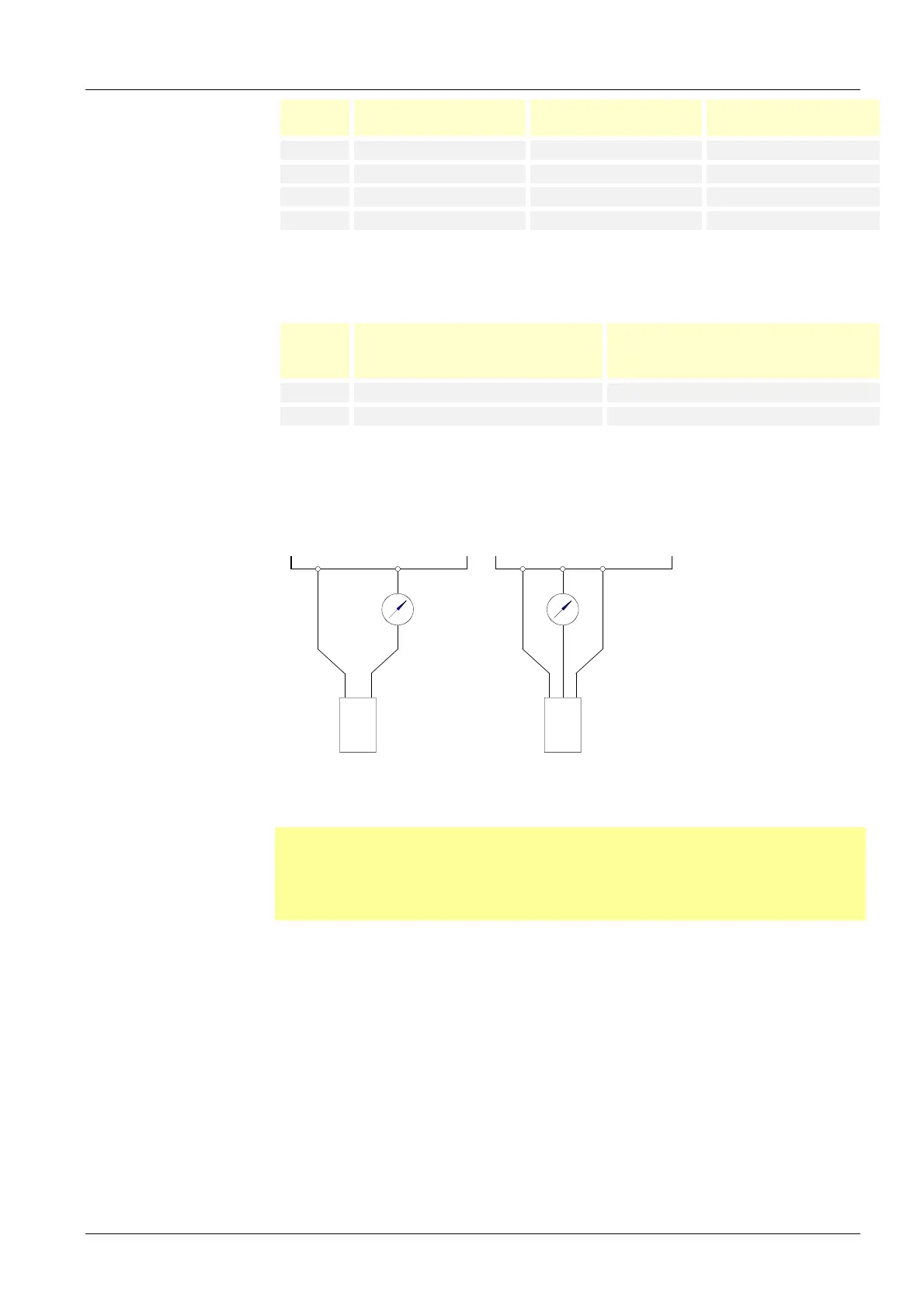

QRB QRC
12
11
LMO...
bl
µA DC
+
QRB...
7130v01/0700
sw
1211
LMO...
1
swbl
br
µA DC
+
QRC1...
7130v02/0700
Legenda
µA DC Microamperometro
DC con resistenza
interna di
Ri = max. 5 kς
bl blu
sw nero
br marrone
In alternativa alla misurazione della corrente al rivelatore, si può utilizzare lo interfaccia
OCI400 con software PC ACS410. In tal caso, il microamperometro DC non è richiesto.
Β
Nota
Collegamento del cavo di QRB4
Cavo blu di QRB4 al morsetto 11.
Cavo nero di QRB4 al morsetto 12.
In caso contrario, QRB4 non funziona.
Controllo di fiamma con
QRB e QRC
Spia luminosa verde
(LED) per l'indicazione
dello stato di
funzionamento
Circuito di misura della
corrente al rivelatore
