12/24 2019-05-16 CE1G3101x1 74 319 0428 0 D Siemens Smart Infrastructure

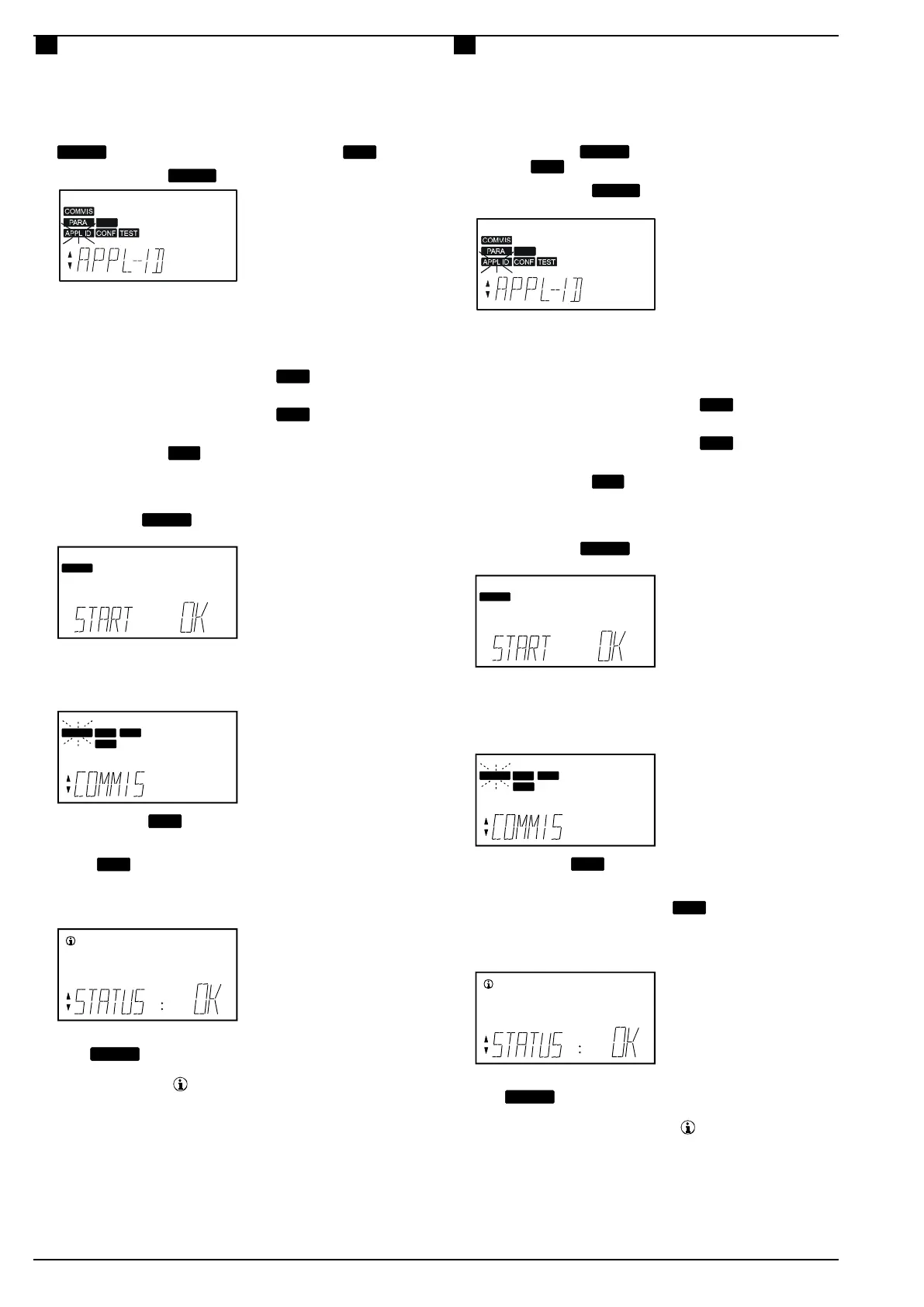

Prima punere sub tensiune
1. Porniti sursa de alimentare cu energie electrica.
In timpul punerii in functiune, sistemul de reglaj ramane
inactiv.
Toate functiile de siguranta raman deasemenea inactive!
Dupa punerea sub tensiune a regulatorului, apare meniul
COMMIS (punere in functiune) cu submeniul clipitor
PARA
.
2. Selectati submeniul
APPL ID
cu butoanele de navigare (+/-):
SET
PASS
3. Apasati butonul OK de doua ori. Campul pentru tipul de baza
incepe sa clipeasca.
4. Selectati tipul de baza cu butoanele de navigare (+/−) si
confirmati prin apasarea butonului OK.
5. Daca este necesar, selectati submeniul
CONF
pentru a adapta
configuratia.
6. Daca este necesar, selectati submeniul
PARA
pentru a adapta
valorile parametrilor (valori prestabilite).
7. Selectati submeniul
TEST
pentru a face testul de cablare
(recomandat!).
Verificati intrarile si iesirile. Iesirile vor fi simulate.
Atentie! Functiile de siguranta sunt inactive.
8. Parasiti meniul COMMIS prin apasarea butonului ESC. Apare
urmatorl afisaj:
COMMIS
PASS
9. Apasati butonul OK.
Aplicatia este pornita, toti senzorii vor fi verificati iar senzorii
existenti vor fi evidentiati pentru mesaje de defect viitoare. Apare
urmatorul meniu:
PASS
PARACOMMIS
SET
INFO
10. Selectati meniul
SET
folosind butoanele de navigare (+/−) si
faceti modificarile pentru setpoint conform solicitarilor
operatorului cladirii. Daca este necesar, optimizati setarile in
meniul
PARA
.
11. Apasati de doua ori butonul ESC.
Daca regulatorul este in functionare normala, va apare pagina
info, de exemplu:
PASS
Note:
· Meniul COMMIS este activ doar in nivelul parolat (parola = 2)
· Exista 3 nivele de acces:
- Nivel utilizator final
- Nivel service SERVICE
- Nivel parola PASS
· Nivelul poate fi schimbat apasand simultan butoanele ESC si OK
· Meniul SET arata intotdeauna toate valorile setpoint, independent
de aplicatia selectata.
Intrucat valorile setpoint se limiteaza una pe cealalta, valorile
setpoint inactive trebuie reajustate, daca este necesar.
Первый пуск
1. Включите электропитание.
Во время запуска система управления остается
деактивированной. Все функции безопасности остаются
деактивированными!
Когда завершится пуск (инициализация) контроллера,
появляется меню
COMMIS (пуско-наладка) с мигающим
подменю
PARA
.
2. Выберите подменю
APPL ID
при помощи навигационных
кнопок (+/-):
SET
PASS
3. Два раза нажмите на кнопку OK. Начинает мигать поле ввода
для типа установки.
4. Выберите тип установки при помощи кнопок навигации (+/
−
) и
подтвердите нажатием на кнопку OK.
5. Если необходимо, выберите подменю
CONF
для адаптации
конфигурации.
6. Если необходимо, выберите подменю
PARA
для адаптации
настроек (значения по умолчанию).
7. Выберите подменю
TEST
, чтобы провести проверку
соединений (рекомендуется).
Проверьте входы и выходы. Выходы будут симулированы.
Осторожно! Функции безопасности деактивированы.
8. Выйдите из меню
COMMIS нажатием на кнопку ESC.
Появится следующий дисплей:
COMMIS
PASS
9. Нажмите на кнопку OK.
Приложение будет запущено, будет проведена проверка
всех датчиков, и существующие датчики будут помечены для
последующих сообщений об ошибке . Появится следующее
меню:
PASS
PARACOMMIS
SET
INFO
10. Выберите меню
SET
при помощи кнопок навигации (+/
−
) и
произведите необходимые регулировки установок как
требуется оператору здания. При необходимости
оптимизируйте настройки в меню
PARA
(настройки).
11. Нажмите на кнопку ESC два раза.
Если контроллер в нормальном состоянии, появится
страница информации, например:
PASS
Примечание:
· Меню COMMIS активно только на уровне пароля (пароль = 2)
· Имеются 3 уровня доступа:
- Уровень конечного пользователя
- Уровень сервиса SERVICE
- Уровень пароля PASS
· Уровень можно изменить нажатием одновременно на кнопки
ESC и OK
· Меню SET всегда показывает все установленные значения,
независимо от выбранного приложения.
Поскольку установки ограничивают одна другую, неактивные
установки следует при необходимости перенастроить
