Siemens RLU2 Series Installation Instructions

Siemens Smart Infrastructure 74 319 0428 0 D CE1G3101x1 2019-05-16 5/24
nl
In
bedrijfstelling

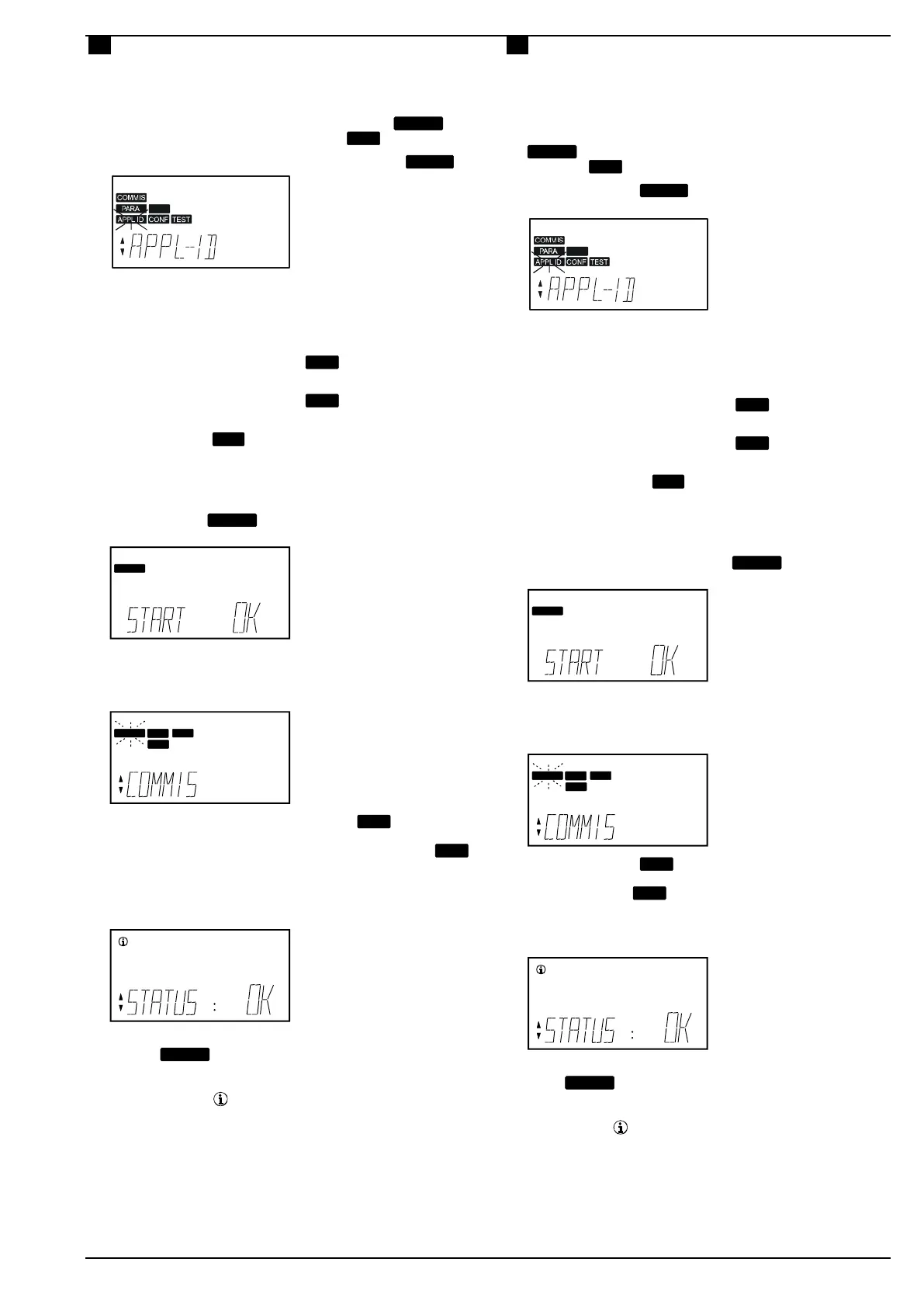

Eerste opstart
1. Spanning inschakelen.
Tijdens de inbedrijfstelling blijft de regeling uitgeschakeld.
Alle veiligheidsfuncties zijn eveneens uitgeschakeld!
Zodra de regelaar opgestart is, verschijnt het menu COMMIS
(inbedrijfstelling) met knipperend submenu
PARA
.
2. Selecteer met de navigatietoetsen (+/−) het submenu
APPL ID
:
SET
PASS
3. Druk 2x op de OK-toets, waarna het startveld van het basistype
knippert.
4. Kies met de navigatietoetsen (+/
−
) het basistype en bevestig
door het indrukken van de OK-toets.
5. Kies, indien gewenst, het submenu
CONF
, om de configuratie te
kunnen aanpassen.
6. Kies, indien gewenst, het submenu
PARA
, om de instellingen
(defaultwaarde) te kunnen aanpassen.
7. Kies het submenu
TEST
, om de bedradingstest uit te voeren
(wordt aanbevolen!).
Controleer de in- en uitgangen. De uitgangen worden
gesimuleerd.
Attentie! De veiligheidsfuncties zijn uitgeschakeld.
8. Verlaat het menu COMMIS (inbedrijfstelling) door het indrukken
van ESC-toets. Het volgende scherm verschijnt:
COMMIS
PASS
9. Druk op de OK-toets.
De toepassing wordt gestart, alle opnemers worden
gecontroleerd, aanwezige opnemers worden voor latere
stroringsmeldingen gemarkeerd. Het volgende scherm verschijnt:
PASS
PARACOMMIS
SET
INFO
10. Kies met de navigatietoetsen (+/
−
) het menu
SET
en stel de
gewenste waarde instellingen in.
Indien gewenst, optimaliseert u de instellingen in het menu
PARA
(instellingen).
11. Druk 2x op de ESC-toets.
Bevindt de regelaar zich in „Normaal bedrijf“, dan verschijnt een
infopagina, bijv:
PASS
Opmerking:
· Het menu COMMIS (inbedrijfstelling) is alleen op het
“wachtwoordniveau” (Wachtwoord = 2) actief
· Er zijn 3 toegangsniveau’s:
- Gebruikerniveau
- Seviceniveau SERVICE
- Wachtwoordniveau PASS
· Door het gelijktijdig indrukken van de ESC-toets en de OK-toets, is
een niveauwisseling mogelijk
· In het menu SET zijn de instelwaarden altijd zichtbaar,
onafhankelijk van de gekozen applicatie.
Omdat de instellingen t.o.v. elkaar zijn begrensd, moeten niet
actieve instellingen zonodig ook worden versteld.
it
Messa in servizio
Primo avviamento
1. Dare tensione all’apparecchio.
Durante la messa in servizio, il controllo dell’impianto è
disattivato.
Tutte le funzioni di sicurezza sono disattivate!
Quando la messa in servizio del regolatore è ultimata, la scritta
COMMIS (messa in servizio) lampeggerà ed apparirà il
sottomenù
PARA
.
2. Selezionare il menù
APPL ID
utilizzando i tasti di navigazione
(+/-):
SET
PASS
3. Premere 2 volte il pulsante OK. Il campo predisposto per la scelta
dell’applicazione inizierà a lampeggiare.
4. Selezionare l’applicazione voluta tramite i tasti (+/
−
) e
confermare la scelta premendo il pulsante OK.
5. Se necessario, utilizzare il sottomenù
CONF
per adattare
l’applicazione scelta alle proprie esigenze.
6. Se necessario, utilizzare il sottomenù
PARA
per adattare le
impostazioni di fabbrica alle proprie esigenze.
7. Utilizzare il sottomenù
TEST
per fare il controllo dei collegamenti
elettrici. (operazione consigliata).
Verificare il corretto collegamento degli ingressi e delle uscite. Le
uscite possono essere simulate.
Attenzione! In questa fase le sicurezze non sono attive.
8. Uscire dal menù di messa in servizio
COMMIS premendo il
pulsante ESC . Apparirà il seguente display:
COMMIS
PASS
9. Premere il pulsante OK .
L’applicazione impostata si avvierà, tutti i sensori saranno
verificati ed eventuali anomalie saranno segnalate da messaggi
di allarme. Apparirà il seguente menù:
PASS
PARACOMMIS
SET
INFO
10. Selezionare il menù
SET
tramite i tasti (+/
−
) e impostare i
setpoint richiesti. Se necessario, ottimizzare le impostazioni
utilizzando il menù
PARA
(impostazioni).
11. Premere 2 volte il pulsante ESC .
Se il regolatore sta funzionando regolarmente, apparirà la
seguente finestra di informazione:
PASS
Note:
· Il menu COMMIS è attivo solo con il livello con password
(password = 2)
· Ci sono 3 livelli di accesso:
- Livello utente
- Livello service SERVICE
- Livello Password Password level PASS
· Il cambio del livello avviene premendo contemporaneamente I tasti
ESC e OK .
· Il menu SET visualizza sempre tutti i setpoint, indipendentemente
dalla applicazione selezionata.
Se richiesto, ciascun setpoint limite non attivo, deve essere
reimpostato.
