4/24 2019-05-16 CE1G3101x1 74 319 0428 0 D Siemens Smart Infrastructure

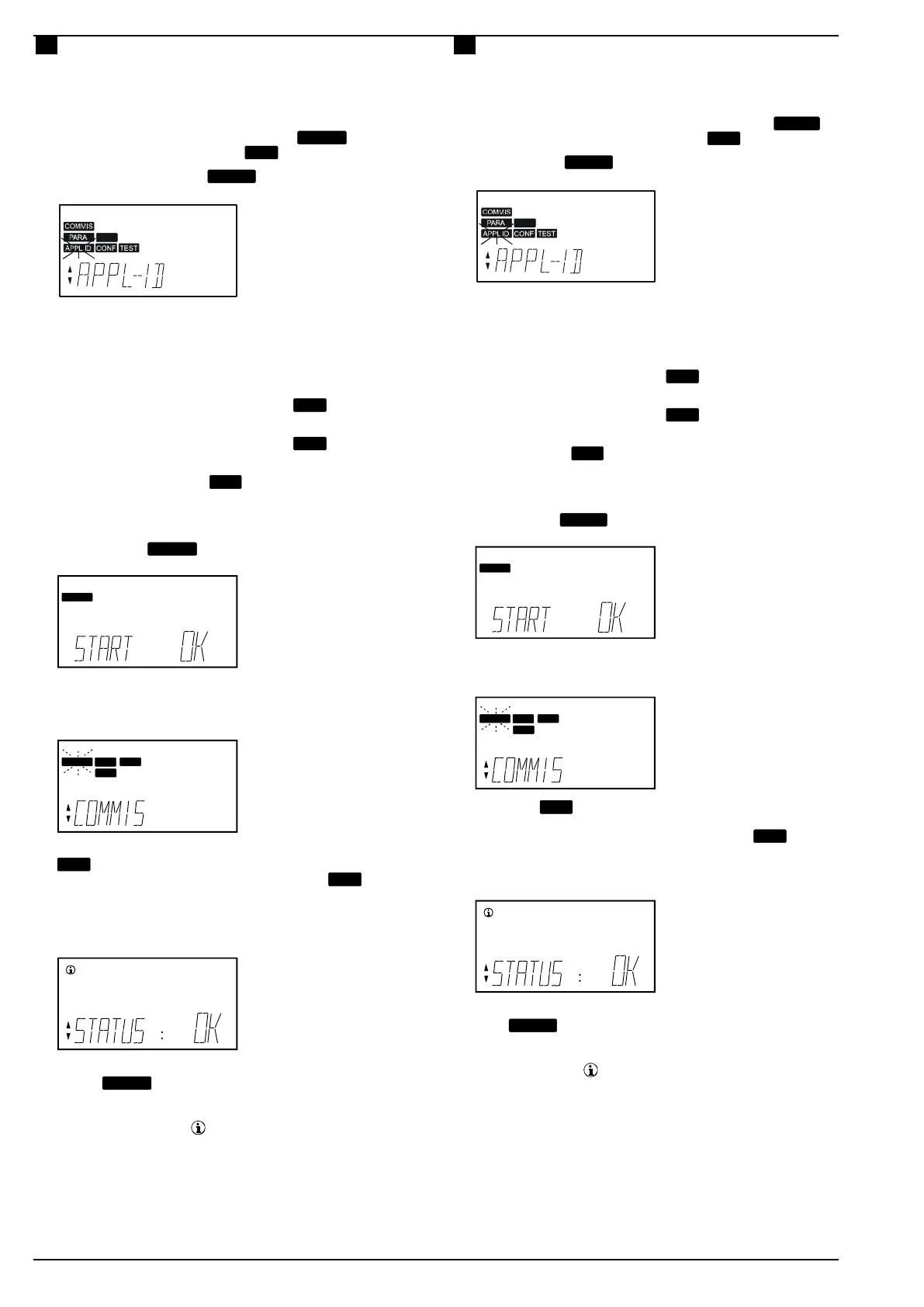

Premier démarrage
1. Mettre sous tension.
Pendant la mise en service, la régulation reste déconnectée.
Toutes les fonctions de sécurité sont également
désactivées.
Après le démarrage du régulateur, le menu COMMIS (Mise en
service) apparaît et le sous-menu
PARA
clignote.
2. Selectionner le sous-menu
APPL ID
avec les boutons de
navigation (+/-):
SET
PASS
3. Appuyez 2 fois sur la touche OK : le champ d'entrée pour le type
d'installation se met à clignoter.
4. A l'aide des touches de navigation (+/
−
), sélectionnez le type
d'installation et confirmez votre choix en appuyant sur la touche
OK.
5. Sélectionnez le cas échéant le sous-menu
CONF
, pour adapter la
configuration.
6. Sélectionnez le cas échéant le sous-menu
PARA
, pour adapter
les réglages (valeurs par défaut).
7. Sélectionnez le sous-menu
TEST
, pour effectuer le test de
câblage (conseillé).
Vérifiez les entrées et les sorties. Les sorties sont simulées.
Attention! Les fonctions de sécurité sont désactivées.
8. Quittez le menu COMMIS (Mise en service) en appuyant sur la
touche ESC. L'affichage suivant apparaît :
COMMIS
PASS
9. Appuyez sur la touche OK.
L'application est lancée, toutes les sondes sont vérifiées, les
sondes existantes sont sélectionnées pour des messages de
défaut ultérieurs. Le menu suivant apparaît :
PASS
PARACOMMIS
SET
INFO
10. Avec les touches de navigation (+/
−
), sélectionnez le menu
SET
et procédez aux réglages "exploitant" des consignes. Si
nécessaire, optimisez les réglages dans le menu
PARA
(Réglages).
11. Appuyez deux fois sur la touche ESC.
Si le régulateur se trouve en régime normal, une page d'info
apparaît, par exemple :
PASS
Remarques :
· Le menu COMMIS (Mise en service) n'est actif que dans le niveau
du mot de passe (Mot de passe = 2)
· Il existe 3 niveaux d'accès :
- Niveau utilisateur final
- Niveau service SERVICE
- Niveau du mot de passe PASS
· Il est possible de changer de niveau en appuyant simultanément
sur la touche ESC et la touche OK
· Dans le menu SET, les valeurs de consigne sont toujours visibles,
indépendamment de l'application choisie.
Les valeurs de consigne se limitant mutuellement, il convient
éventuellement de décaler celles qui sont inactives.
Första uppstart
1. Koppla på spänningen
Regleringen är ej aktiverad under igångkörningen.
Samtliga säkerhetsfunktioner är likaledes ej aktiverade!
När uppstarten av regulatorn är avslutad visas menyn COMMIS
(igångkörning) med blinkande undermeny
PARA
.
2. Välj undermeny
APPL ID
med hjälp av knapparna för navigering
(+/−):
SET
PASS
3. Tryck 2 x på OK-knappen. Inmatningsfältet för anläggningstypen
blinkar.
4. Välj önskad anläggningstyp med knapparna + / - och bekräfta
med OK-knappen.
5. Om så erfordras, välj undermenyn
CONF
för att anpassa
konfigurationen
6. Om så erfordras, välj undermenyn
PARA
för att anpassa
inställningarna (defaultvärden)
7. Välj undermenyn
TEST
för att testa den elektriska inkopplingen
(rekommenderas!).
Kontrollera in- och utgångarna. Utgångarna simuleras.
Obs! Säkerhetsfunktionerna är deaktiverade
8. Avsluta menyn
COMMIS (igångkörning) med ESC-knappen.
Följande fönster visas:
COMMIS
PASS
9. Tryck OK-knappen.
Applikationen startas, alla givare testas, befintliga givare
markeras för senare felmeddelanden. Följande meny visas:
PASS
PARACOMMIS
SET
INFO
10. Välj menyn
SET
med knapparna +/- och mata in
börvärdesinställningarna.
Om så erfordras, optimera inställningarna i menyn
PARA
(inställningar).
11. Tryck ESC-knappen 2x.
Om regulatorn är i normaldrift visas en Infosida, t.ex.:
PASS
Anm.:
· Menyn COMMIS (igångkörning) är endast aktiv på lösenords-nivån
(lösenord = 2)
· Det finns 3 användarnivåer:
- Slutanvändarnivå
- Servicenivå SERVICE
- Lösenordsnivå PASS
· Nivån kan ändras genom att trycka ESC-knappen och OK-
knappen samtidigt
· Menyn visar alltid samtliga börvärden oberoende av den valda
applikationen.
Om så erfordras, måste de inaktiva börvärden justeras, eftersom
börvärden begränsar varandra.
