Siemens SIMATIC NET IE FC RJ45 Plug 4x2 CAT 6A - Page 5

Montage
Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A
A5E34280610-AAB, 08/2020
5

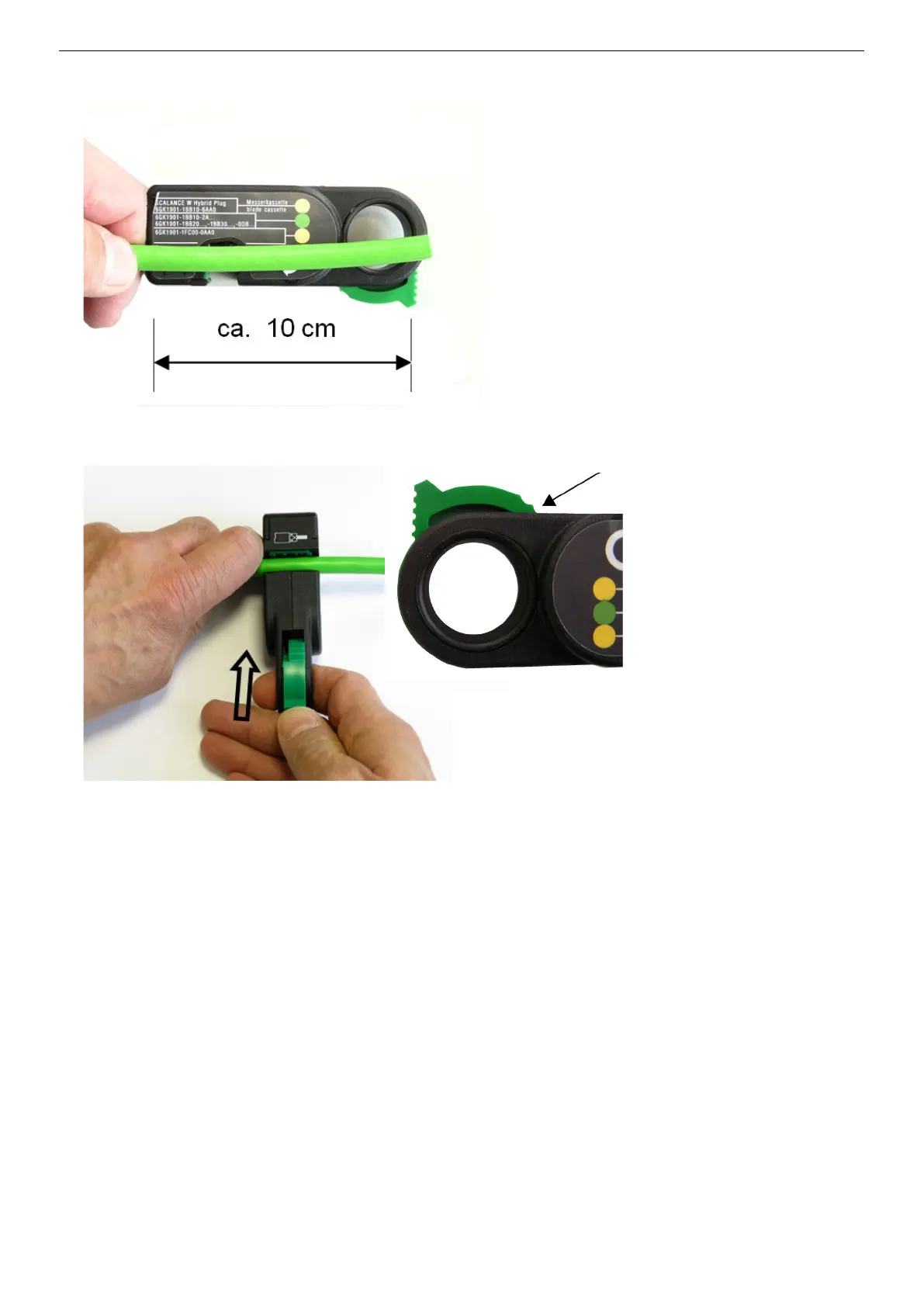

2. Messen Sie etwa 10 cm vom Kabel ab.
3. Legen Sie das Kabel in das Abisolierwerkzeug ein. Achten Sie darauf, dass eine Länge von etwa 10 cm abisoliert wird.
4. Spannen Sie die Leitung durch das Abisolierwerkzeug fest, indem Sie den Hebel ganz nach vorne drücken.
Beim 4-paarigen
Leitungen ist der Hebel
nur bis zur zweitletzten
Stellung nach vorne zu
drücken.
