Siemens SIMATIC NET IE FC RJ45 Plug 4x2 CAT 6A User Manual

Montage
Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A
A5E34280610-AAB, 08/2020
9

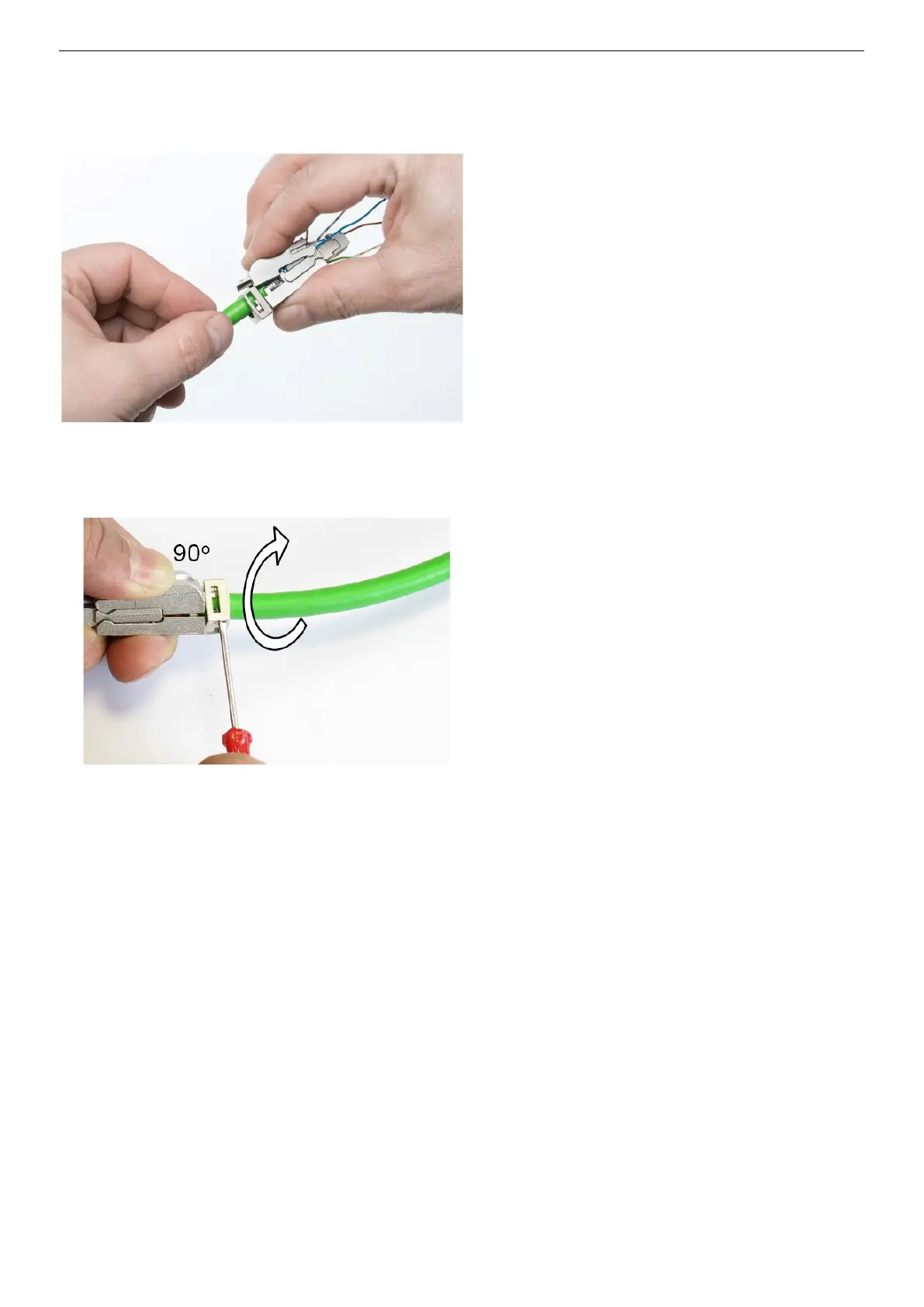

14. Drücken Sie den oberen und unteren Gehäusedeckel zusammen, bis der Stecker geschlossen ist. Um die Kontaktierung der
Adern im Stecker zu gewährleisten, ist der Stecker nach dem Einführen der Adern mit Hilfe einer Zange in der Mitte zu
schließen.
15. Drehen Sie das Verschlussstück in Pfeilrichtung soweit, wie dies von Hand möglich ist.
16. Stecken Sie einen Schraubendreher (2,5 mm) durch den Schlitz im Verschlussstück und drehen Sie bis zum Anschlag weiter.
17. Der Stecker ist korrekt verriegelt, wenn die Öffnung des Verschlussstücks zur Seite gerichtet ist und die Seitenflächen glatt
mit dem Stecker verlaufen.

Siemens SIMATIC NET IE FC RJ45 Plug 4x2 CAT 6A Specifications

General

Brand	Siemens
Model	SIMATIC NET IE FC RJ45 Plug 4x2 CAT 6A
Category	Cables and connectors
Language	English
