Bühnentechnik / Stage technology
Getriebe − Nocken − Endschalter Reihe 51 / 51 DZ
Geared Cam Limit Switches Series 51 / 51 DZ
4
Datum / Date 10.2008

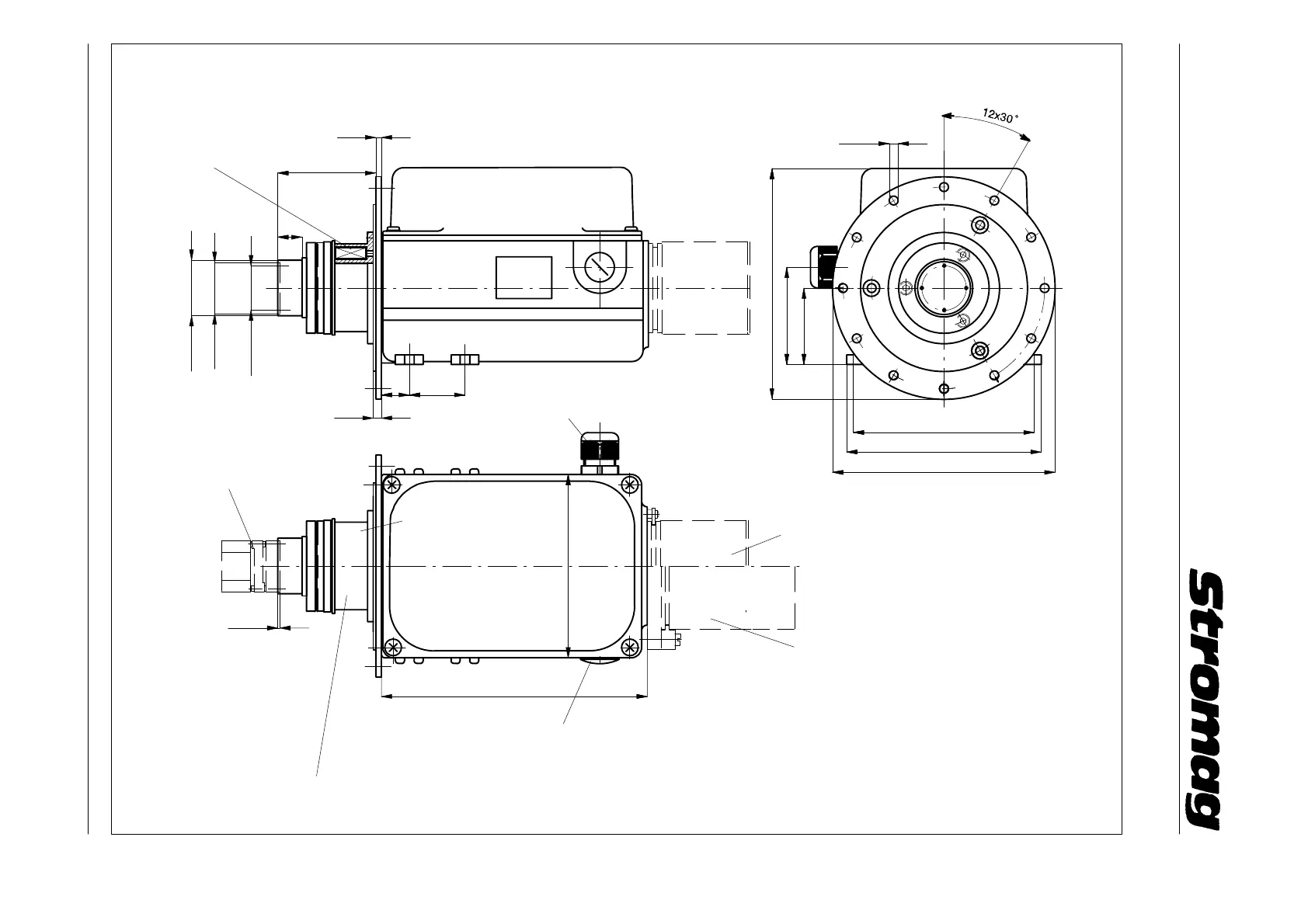

Beispielzeichnung (Bauform B3/B5) / Example drawing (Construction B3/B5)
Encoderanbau mit Adapterflansch
Bauform/Construction B3/5
Option CPS − Kupplung/coupling
Option Encoderanbau
Bei Encodern mit z.B ø80 Flansch erfolgt der Anbau über ein Adapterstück
Encoders with a flange of e.g. dia. 80 are fitted with an adapter
Anbau von Encodern mit ø36 oder ø50 Flansch direkt am Gehäuse
Elektr.Federdruck − Zahnkupplung EZX0.1
Elektr.Spulenanschluß
im Schaltergehäuse
Spule/Coil 24V
24 Watt
Getr. − Schalter 51 mit El. − Zahnkupplung und Encoder für die Bühnentechnik
DD1_40293H
Geared switch 51 with el. toothed clutch and encoder for stage technology
Electromagnetic spring − applied toothed clutch EZX0.1
Option assembly of encoder
Assembly of encoder with adapter flange
Direct mounting of encoders to the housing with flange dia. 36 or dia. 50
Electric coil connection
in the switch housing
6.4
M 20x1,5
M20 x 1,5
132
ø32 4xM3
ø 37
ø 40
1.5
130
140
160
55
166
17.5
20 40
6
4
70.5
191
70
