Bühnentechnik / Stage technology
Getriebe − Nocken − Endschalter Reihe 51 / 51 DZ
Geared Cam Limit Switches Series 51 / 51 DZ
3
Datum / Date 10.2008
3.3 Elektromagnet − Federdruck − Zahnkupplung EZX 0.1
Speziell für die Anforderungen von Punktzugwinden in der
Bühnentechnik wurde die formschlüssige Elektromagnet − Fe−
derdruck − Zahnkupplung EZX 0.1 entwickelt. Sie kann mit al−
len Baureihen der Stromag Steuerstrom − Getriebe − End−
schalter kombiniert werden und erfüllt in der Kombination alle
aus dieser Spezialanwendung bekannten Forderungen in
idealer Weise.

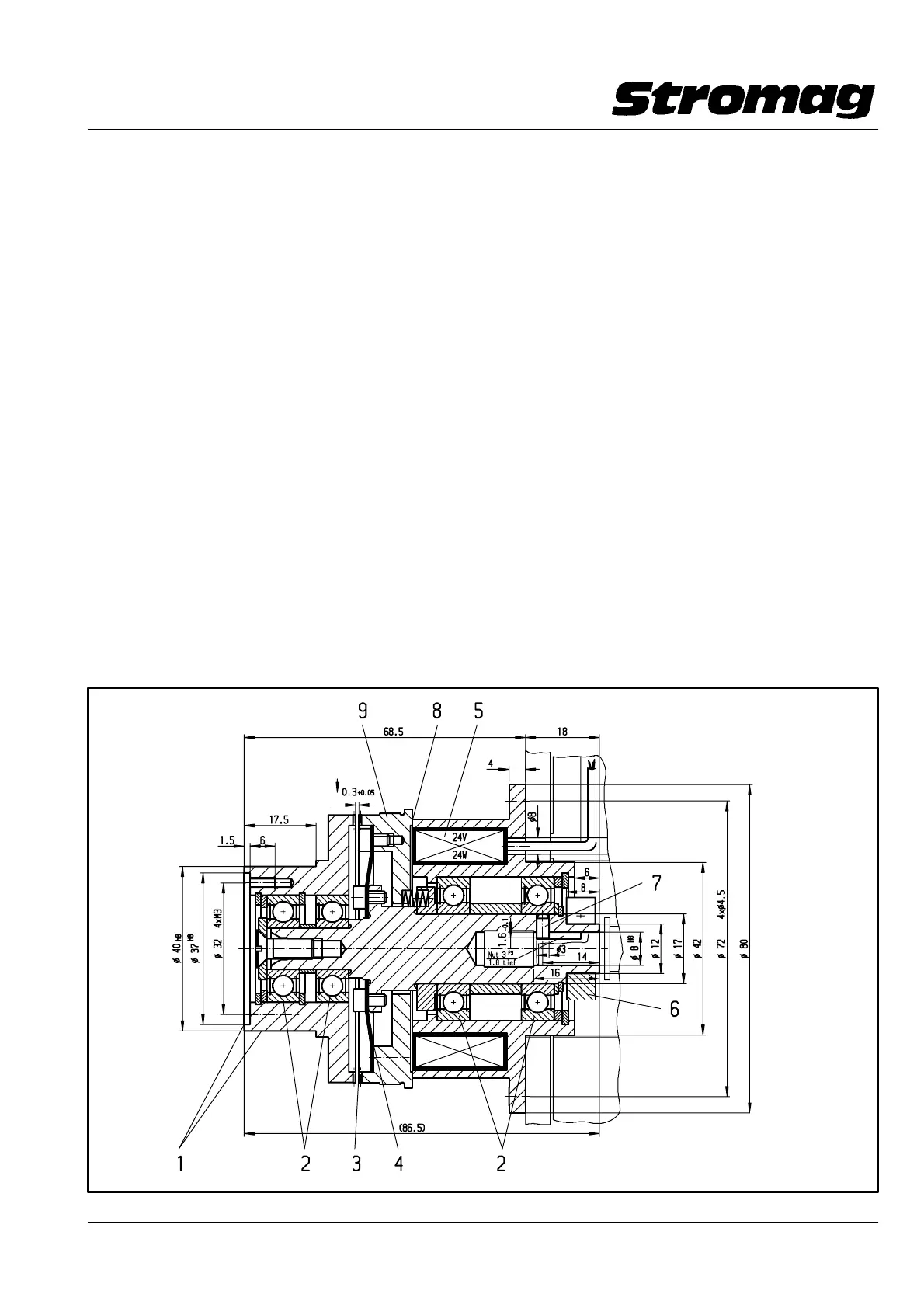

Merkmale (siehe Zeichnung unten)
1 Innen − und Außenzentrierung der Eintriebsnabe für di−
rektes Anflanschen von Controlflex − Kupplungen oder
Ketten − bzw. Zahnriemenrädern.
2 Große Lagerabstände für die Aufnahme großer Radial−
kräfte.
3 Formschlüssige Planverzahnung durch Federdruck ge−
schlossen, elektromagnetisch geöffnet.
4 Spielfreie Drehmomentübertragung durch Doppelmem−
bran.
5 Groß dimensionierte Spule für sicheres Schalten über
großen Luftspalt.
6 Klemmring für spielfreie Drehmomentübertragung auf den
Getriebeschalter.
7 Zusätzliche formschlüssige Wellenverbindung zwischen
Kupplung und Getriebeschalter.
8 Im geöffneten Zustand wirkt die Kupplung als Bremse für
den Getriebeschalter. Eine ungewollte Verstellung ist ver−
hindert.
9 Zusätzliche Zentrierung für das Aufbringen eines Schalt −
ringes zur Schaltzustandsüberwachung der Kupplung
mittels berührungsfreien Schalters (auch in geprüfter
Sicherheit).
3.3 EZX 0.1 Electromagnetic spring − applied toothed
clutch
The EZX 0.1 positive − locking electromagnetic spring − ap −
plied toothed clutch has been developed specially for use
with stage hoisting gear, and can be combined with all Stro−
mag control current geared limit switch series to fully meet all
requirements of this special application.
Features (see drawing below)
1 Internal and external centering of the input hub for direct
flange − mounting of Controlflex couplings or chains and
toothed belt pulleys.
2 Large bearing distances for taking up high radial forces
3 Form − locking rack teeth closed by spring pressure and
opened electromagnetically.
4 Backlash− free torque transmission via double dia−
phragm.
5 Large dimensioned coil for reliable switching via large air
gap.
6 Clamping ring for backlash − free torque transmission to
geared switch.
7 Additional form − locking shaft connection between clutch
and geared switch.
8 In an open condition, the clutch acts as a brake for the
geared switch; accidental adjustment is prevented.
9 Additional centering for the provision of a contact ring for
monitoring the switched condition of the clutch by means
of a contactless switch (also safety approved).
Luftspalt zw. den Zähnen
bei Spule "ein"
Airgap between teeth
with coil "on"
