Siemens SIPROTEC 7SJ80

20 SIPROTEC 7SJ80 / 7SK80 V4.6, Produktinformation
E50417-K1150-C342-A6, Ausgabestand 07.2010

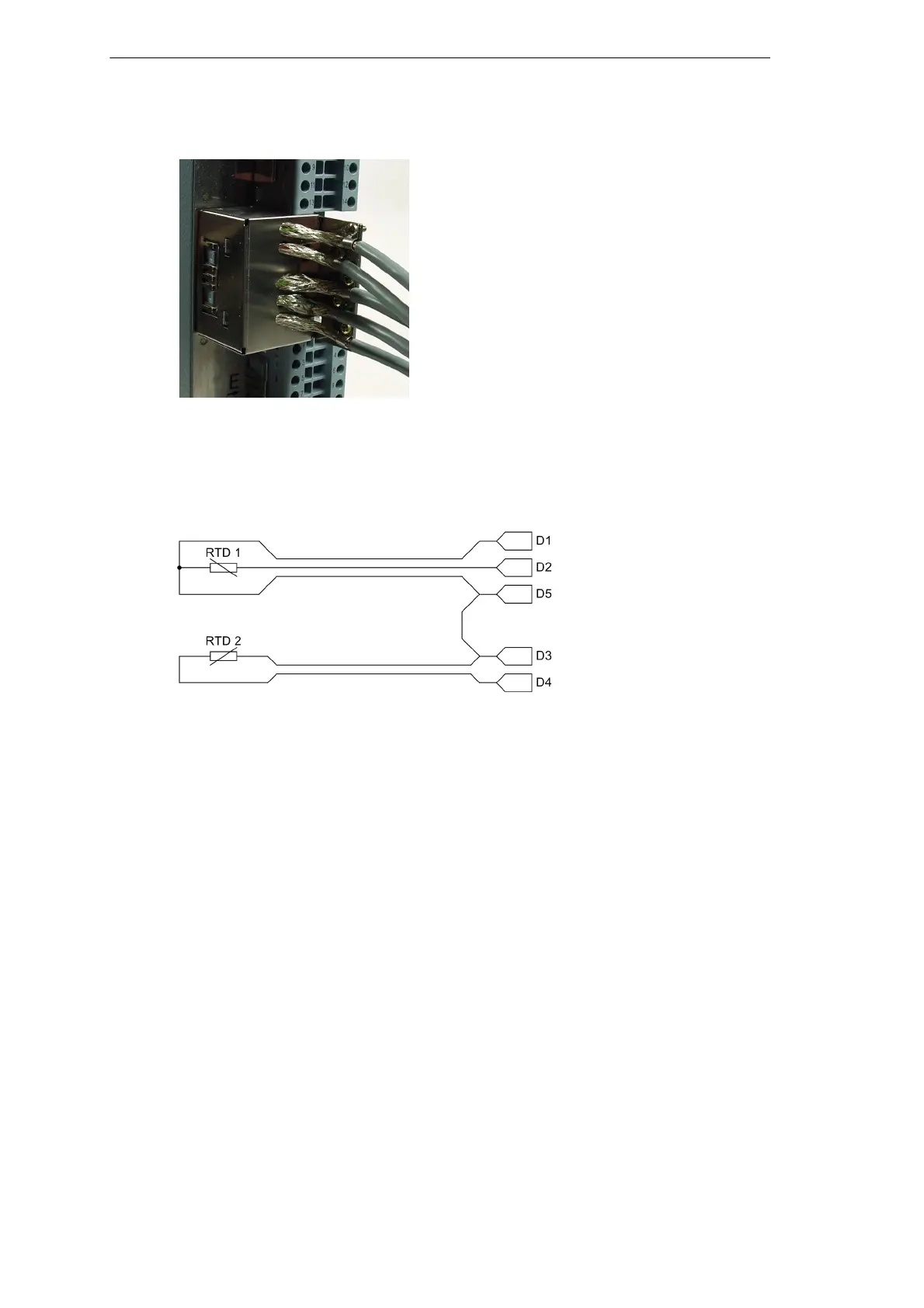

Bild 9 Klemmenblock “D” mit Haube
Bild 10 Beispiel: Anschluss der Temperaturfühler RTD 1 (3-Leiter-
anschluss) und RTD 2 (2-Leiteranschluss) an Klemme D1 bis D5
Beim Anschluss in 2–Leiter-Technik muss ein Brücke, z. B. für RTD 2
zwischen D3 und D5 angeklemmt werden.
