SIGNODE BXT2
7 WARTUNG UND INSTANDSETZUNG
7.1 SPANNRAD REINIGEN/ERSETZEN
Ausbau
– Akku aus Gerät ziehen.
– Vier Zylinderschrauben (19/4) lösen, Anschlag hinten
(19/5) und Abdeckung /19/3) entfernen.
– Spannrad (19/1) vorsichtig herausziehen. Rillenkugel-
lager (19/2) von Spannrad abziehen.
– Spannrad mit Druckluft reinigen (Schutzbrille tragen).
– Bei starker Verschmutzung der Verzahnung: Spannrad
vorsichtig mit beiliegender Stahldraht-Bürste reinigen.
– Spannrad auf abgenützte Zähne überprüfen. Sind
mehrere Zähne abgenützt, Spannrad ersetzen (Lauf-
richtung beachten, siehe Pfeil).
Das Spannrad darf nicht rotierend gerei-
nigt werden. Gefahr von Zähnebruch!
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Innen-Verzahnung des Spannrades leicht mit Klü-
berfett GBU Y 131 (Microlube) einfetten.
7.2 ZAHNPLATTE REINIGEN/ERSETZEN
Ausbau
– Akku aus Gerät ziehen.
– Flachkopfschraube (20/1) lösen. Wippenhebel gegen
den Traggriff ziehen und Zahnplatte (20/2) entfernen.
– Zahnplatte mit Druckluft reinigen (Schutzbrille tragen).
– Bei starker Verschmutzung der Verzahnung:
Zahnplatte vorsichtig mit beiliegender Stahldraht-
Bürste oder Reissnadel reinigen.
– Zahnplatte auf abgenützte Zähne überprüfen, nötigen-
falls ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Flachkopfschraube (20/1) mit Loctite 222 sichern.
– Die Zahnplatte (20/2) muss beweglich in der Wippe
sitzen.
7.3 MESSER ERSETZEN
Ausbau
– Akku aus Gerät ziehen.
– Vier Zylinderschrauben (21/2) lösen, Anschlag hinten
(21/3) und Abdeckung /21/1) entfernen.
– Linsenschraube (21/4) lösen und Messer (21/6) mit
Bundbüchse (21/5) entfernen und ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Vor dem Einbau des Messers prüfen, ob Druckfeder
oberhalb des Messers eingesetzt ist.
– Linsenschraube (21/4) mit Loctite 222 sichern.

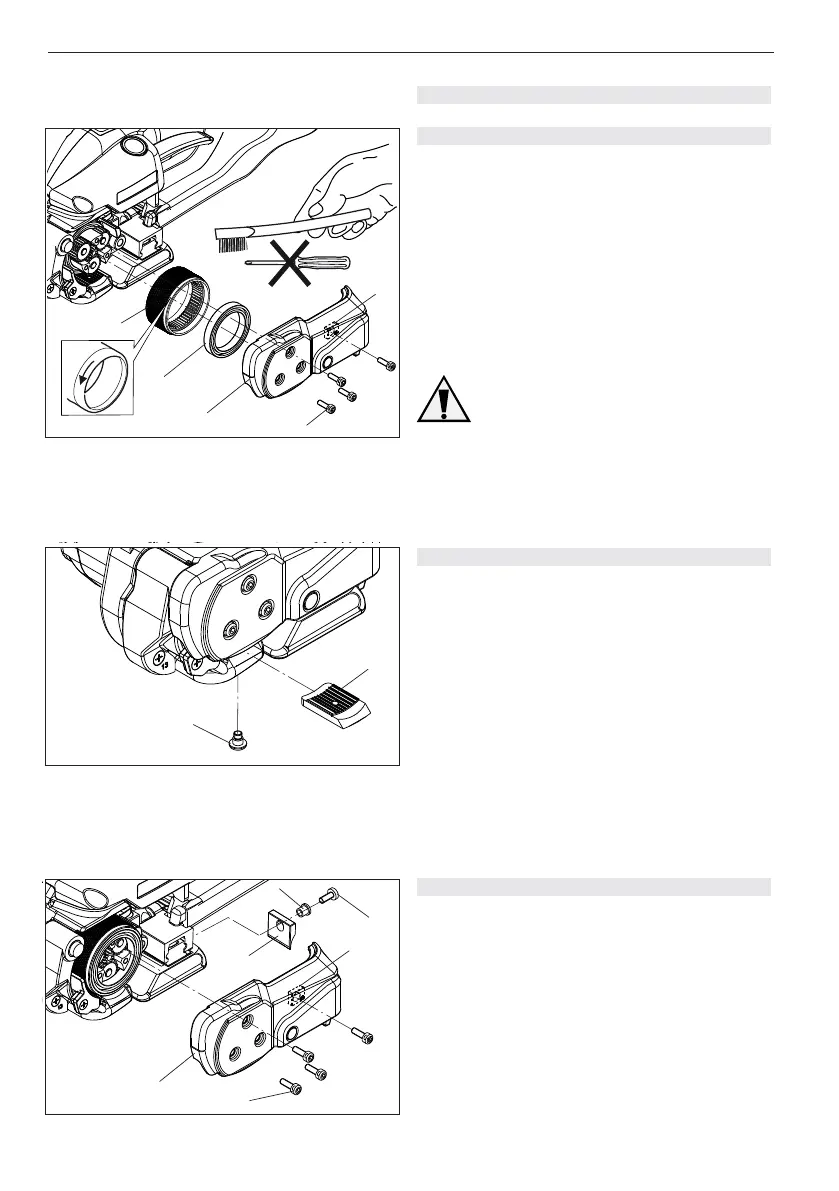

Fig. 19
1
3
4
2
5
Fig. 20
2
1
Fig. 21
3
2
1
6
4
5
