2 AV58M Datum 29.11.2011 Art.Nr. 85563 Änd. Stand 452/11
Ansichtseite =
Steckseite
Anbau des Gebers
• Die Befestigung erfolgt mittels Schrauben oder
Servoklammern und Klemmung der Welle. Mon-
tieren Sie den Geber möglichst verspannungsfrei
und mit Drehmomentstütze.
• Kräfte dürfen nicht durch das Gehäuse übertragen
werden. Sie dürfen ausschließlich an der Welle des
Geräts wirken.
• Beachten Sie die maximalen axialen und radialen
Wellenbelastungen.
• Achten Sie auf geringen Wellen- und Winkelversatz.
Bei nicht korrekter axialer oder winkliger Stellung
zwischen Welle und Flansch entstehen Spannungen
im Lager, die über erhöhte Erwärmung bis zur
Zerstörung der Lager führen können.
4. Elektrischer Anschluss
• Steckverbindungen dürfen nie unter Spannung
gesteckt oder abgezogen werden!
• Alle Verdrahtungsarbeiten dürfen nur spannungs-
los erfolgen.
• Litzen sind mit geeigneten Aderendhülsen zu
versehen.
• Vor dem Einschalten sind alle Leitungsanschlüsse
und Steckverbindungen zu überprüfen.
• Die Betriebsspannung des Gebers muss gemein-
sam mit der der Folgeelektronik (z. B. Steuerung)
eingeschaltet werden.
Sicherheitshinweise:
• Wenn durch den Ausfall oder eine Fehlfunktion
des Gebers eine Gefährdung von Mensch oder eine
Beschädigung von Betriebseinrichtungen nicht
auszuschließen ist, so muss dies durch geeignete
Sicherheitsmaßnahmen wie Schutzvorrichtungen
oder Endschalter usw. verhindert werden, bzw.
muss das Gerät außer Betrieb gesetzt und gegen
unbeabsichtigtes Einschalten gesichert werden.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüsse
geschützt. Der Einsatzort ist aber so zu wählen,
dass induktive oder kapazitive Störungen nicht
auf das Gerät oder deren Anschlussleitungen
einwirken können! Störungen können z. B. von
Schaltnetzteilen, Motoren, getakteten Reglern
oder Schützen verursacht werden. Durch geeignete
Kabelführung und Verdrahtung können Störeinflüs-
se vermindert werden.
Der Winkelkodierer ist zwar gegen externe Magnet-
felder hinreichend geschützt, von einem Einsatz in
unmittelbarer Nähe von starken Magnetfeldern (z.
B. Magnetbremsen, Haftmagneten) ist aber abzu-
raten!
Erforderliche Maßnahmen
• Nur geschirmtes Kabel verwenden. Den Kabel-
schirm beidseitig auflegen. Litzenquerschnitt der
Leitungen min. 0,14 mm², max. 0,5 mm².
• Die Verdrahtung von Abschirmung und Masse
(GND) muss sternförmig und großflächig erfolgen.
• Das System muss in möglichst großem Abstand von
Leitungen eingebaut werden, die mit Störungen
belastet sind; ggfs. sind zusätzliche Maßnahmen
wie Schirmbleche oder metallisierte Gehäuse
vorzusehen. Leitungsführungen parallel zu Ener-
gieleitungen vermeiden.
• Schützspulen müssen mit Funkenlöschgliedern
beschaltet sein.
Spannungsversorgung
Die Spannungswerte sind abhängig von der Geräte-
ausführung und sind den Lieferpapieren oder dem
Typenschild zu entnehmen.
12 ... 30 VDC (Stromausgang)
15 ... 30 VDC (Spannungsausgang)

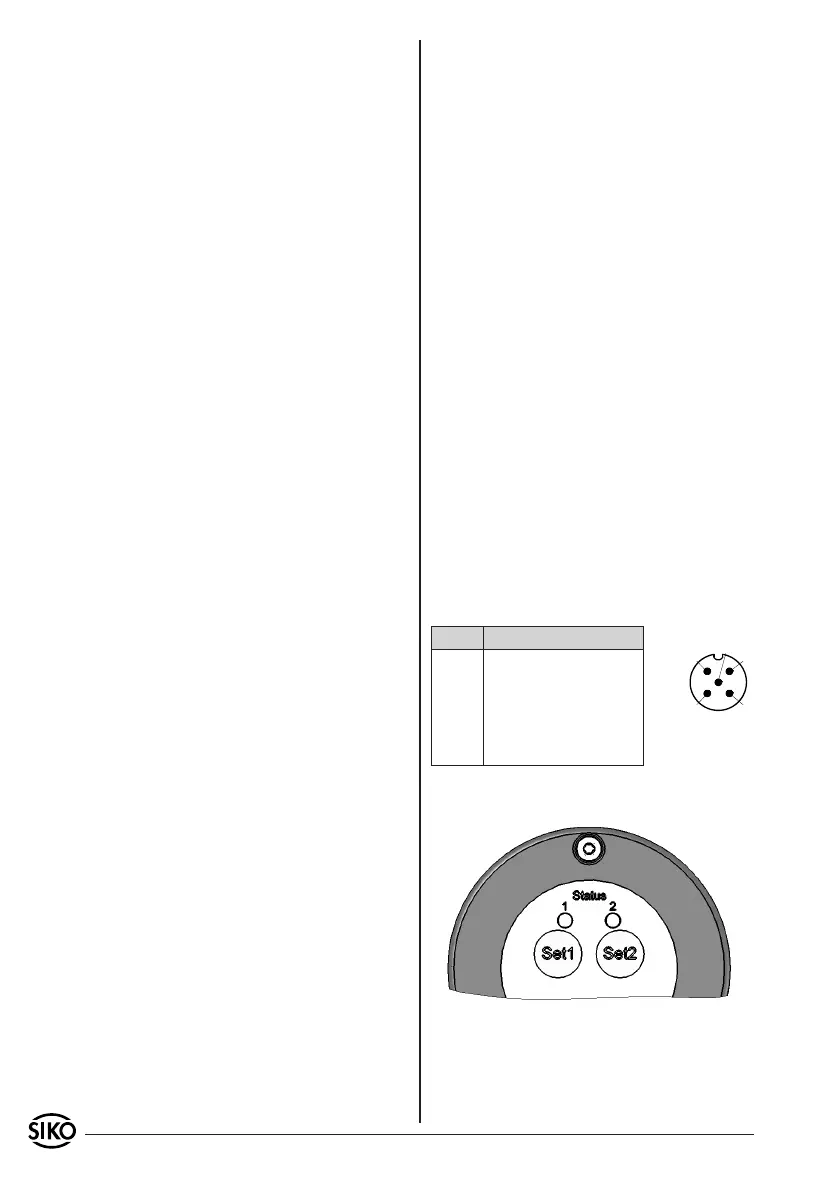

4.1 Anschluss
5-pol. Stiftkontakt.
Pin Belegung
1 Iout/Uout
2 +UB
3 GND
4 Set 1
5 Set 2
5. Inbetriebnahme
5.1 Funktion des Abgleichs
Der Programmiermodus wird durch gleichzeitiges
Betätigen beider Tasten für min. 15 Sekunden bis
max. 20 Sekunden gestartet. Die Funktion der
Tasten ist ebenso durch Aktivieren der entspre-
