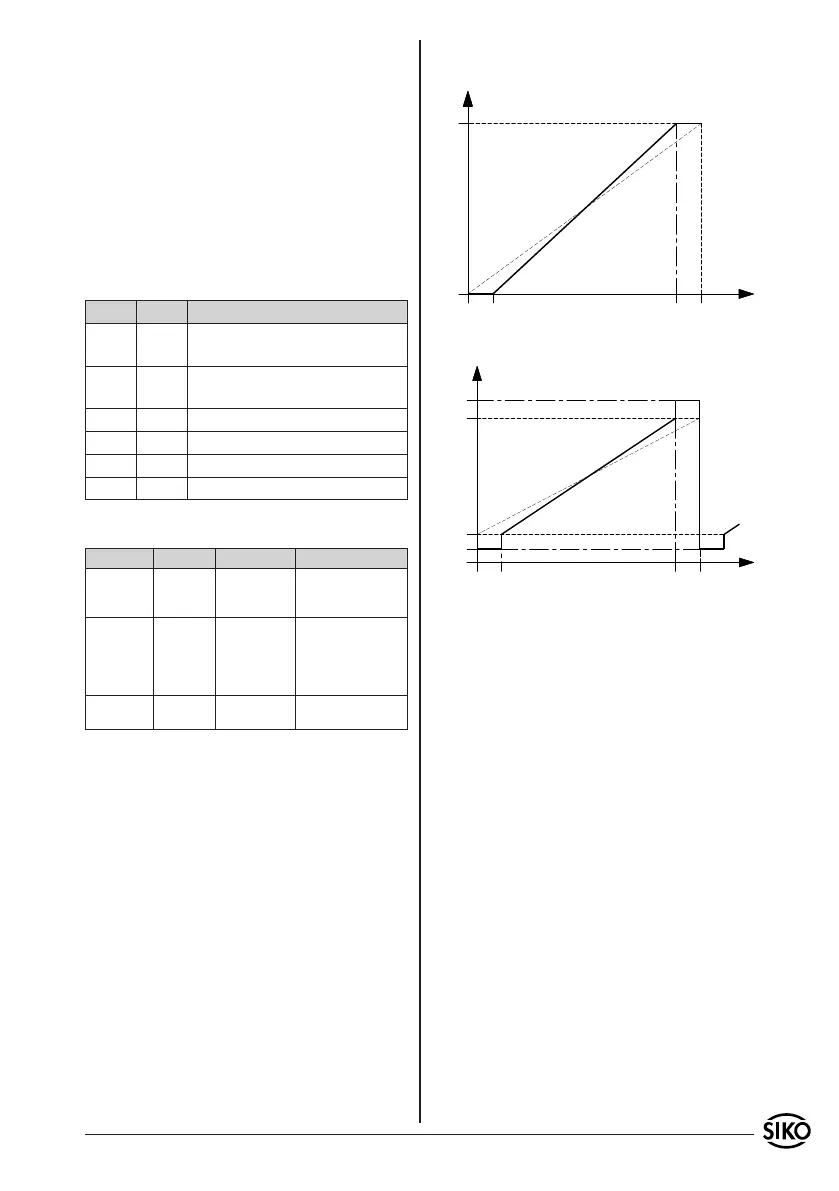

AV58M Datum 29.11.2011 Art.Nr. 85563 Änd. Stand 452/11 3











Stromausgang
Umdre-
hungen








Spannungsausgang
Umdre-
hungen
chenden Set-Eingänge gegeben (Uin > 12 V; Uin ≤
UB), siehe Kapitel 4.1. Der minimale Messbereich
beträgt 22,5°:
1. Welle zur kleinsten Position drehen.
2. Taste Set 1 für eine Sekunde drücken.
3. Welle zur größten Position drehen.
4. Taste Set 2 für eine Sekunde drücken.
Der analoge Ausgang ist auf die neue Messlänge
abgeglichen.
LED Status
LED1 LED2 Beschreibung
ON OFF Normaler Betrieb mit Benutzer-
daten
OFF ON Normaler Betrieb in Werksein-
stellung
ON ON Programmiermodus starten
blinkt blinkt Im Programmiermodus
ON blinkt Position 1 setzen
blinkt ON Position 2 setzen
Zeitwerte
Aktion Zeit (sek.) Gerätestatus Anzeige
beide Tasten
gedrückt
15.0 Programmier-
status starten
Beide LEDs gehen an,
nach der Freigabe be-
ginnen sie zu blinken.
beide Tasten
gedrückt
30.0 Rücksetzung
zur Werksein-
stellung
Nach 15 Sek. leuch-
ten beide LEDs, nach
30 Sek. gehen beide
kurz aus, dann bleibt
LED2 an.
einzelne Ta-
ste gedrückt
Normale Funk-
tion
Entweder LED1 oder
LED2 an.
5.2 Abbruch des Abgleichs
Um den Abgleich abzubrechen, müssen beide Ta-
sten gleichzeitig gedrückt werden. Es spielt keine
Rolle, wenn eine Position bereits gesetzt wurde.
5.3 Rücksetzen auf Werkseinstellung
Beide Tasten gleichzeitig für 30 Sekunden drücken.
Nach ca. 15 Sekunden leuchten beide LEDs. Sobald
die 30 Sekunden vorüber sind, ist das Gerät wieder
in Werkseinstellung. Durch den neuen LED Status
kann dies erkannt werden (LED2 leuchtet).
5.4 Darstellung Preset
6. Zubehör Anschluss-Stecker
Gegenstecker gerade (5-pol.)
Bei SIKO als Zubehör unter Art.Nr. 84109 erhältlich.
Litzenquerschnitt der Leitungen max. 0,75 mm². Ka-
beldurchlass: 6-8 mm.
Bei der Stecker-Montage gehen Sie bitte schrittwei-
se vor (Abb. 2):
1. Dichtung an Schirmring (4) montieren.
2. Teile 1 ... 6 über Kabelmantel schieben.
3. Kabel abmanteln, Leiter abisolieren.
4. Schirm kürzen und umlegen.
5. Litzen in Einsatz (7) klemmen (entspr. An-
schlussplan).
6. Teile 2 ... 6 montieren. Schirm wird um Schirmring
(4) gelegt.
7. Druckschraube (1) mit Kupplunghülse (5) ver-
schrauben.
