4 AV58M Datum 29.11.2011 Art.Nr. 85563 Änd. Stand 452/11

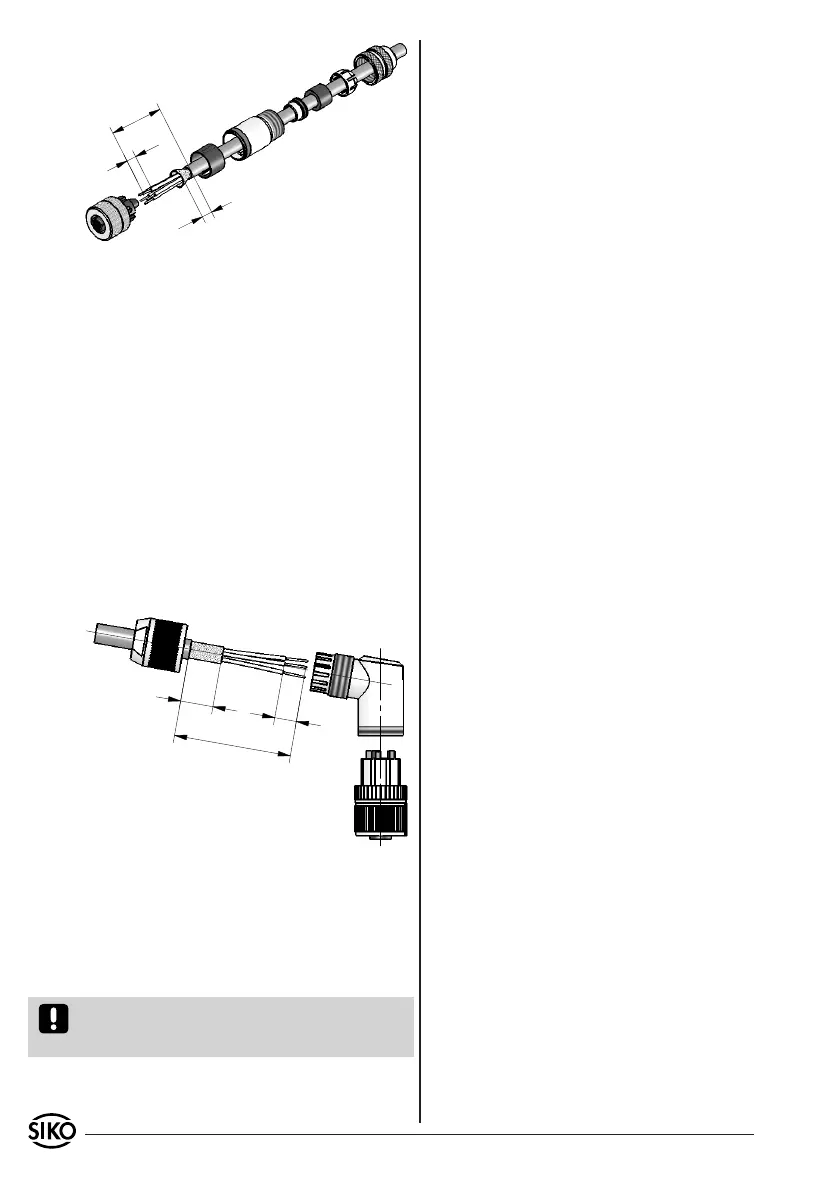

Abb. 3: Gegenstecker gewinkelt
Abb. 2: Gegenstecker gerade
Gegenstecker gewinkelt (5-pol.)
Bei SIKO als Zubehör unter Art.Nr. 83006 erhältlich.
Litzenquerschnitt der Leitungen min. 0,14 mm²;
max. 0,75 mm². Kabeldurchlass: 4-8 mm.
Bei der Stecker-Montage gehen Sie bitte schrittwei-
se vor (Abb. 3):
1. Druckmutter auf das Kabel fädeln.
2. Kabel abmanteln, Schirm kürzen.
3. Adern abisolieren
4. Adern durch das Gehäuse fädeln und anschließen.
5. Gehäuse auf Steckerkorper schrauben.
6. Druckmutter anziehen.
Ändern der Winkelstellung (Abb. 3):
1. Buchseneinsatz aufdrehen, leicht herausziehen
und in gewünschte Winkelstellung (45° Schritte)
verdrehen.
2. Buchseneinsatz aufschrauben.
Achtung! Mehrfache Winkelverstellungen in eine
Richtung, führen zu Leitungsverkürzung und Un-
terbrechung.
