MA10/4
Installation Deutsch
MA10/4 · Datum 15.05.2017 · Art. Nr. 82316 · Änd. Stand 157/17
7
Anschluss der Gebersignale
Die Anschlüsse der Gebersignale sind je nach Geräteausführung/ Geber-
ausführung unterschiedlich und sind den Abb. 4, Abb. 5, Abb. 6, Abb. 7 zu
entnehmen.
Referenz-/ Kalibrierschaltereingang RFS/CAL
Der Anschluss des Referenzpunktgebers erfolgt an Klemme 7 (RFS/CAL)
und Klemme 9 (GND).
Hilfsspannungsausgang
An Klemme 6 steht unabhängig von der Art der Versorgung der MA10/4
eine Spannung von 24VDC/≤50mA zur Versorgung von z. B. Näherungs-
schaltern zur Verfügung.
Anschlussbelegung
• 1x 13 pol. Steckleiste (siehe Abb. 2).
• 2x 13 pol. Steckleiste (siehe Abb. 3).

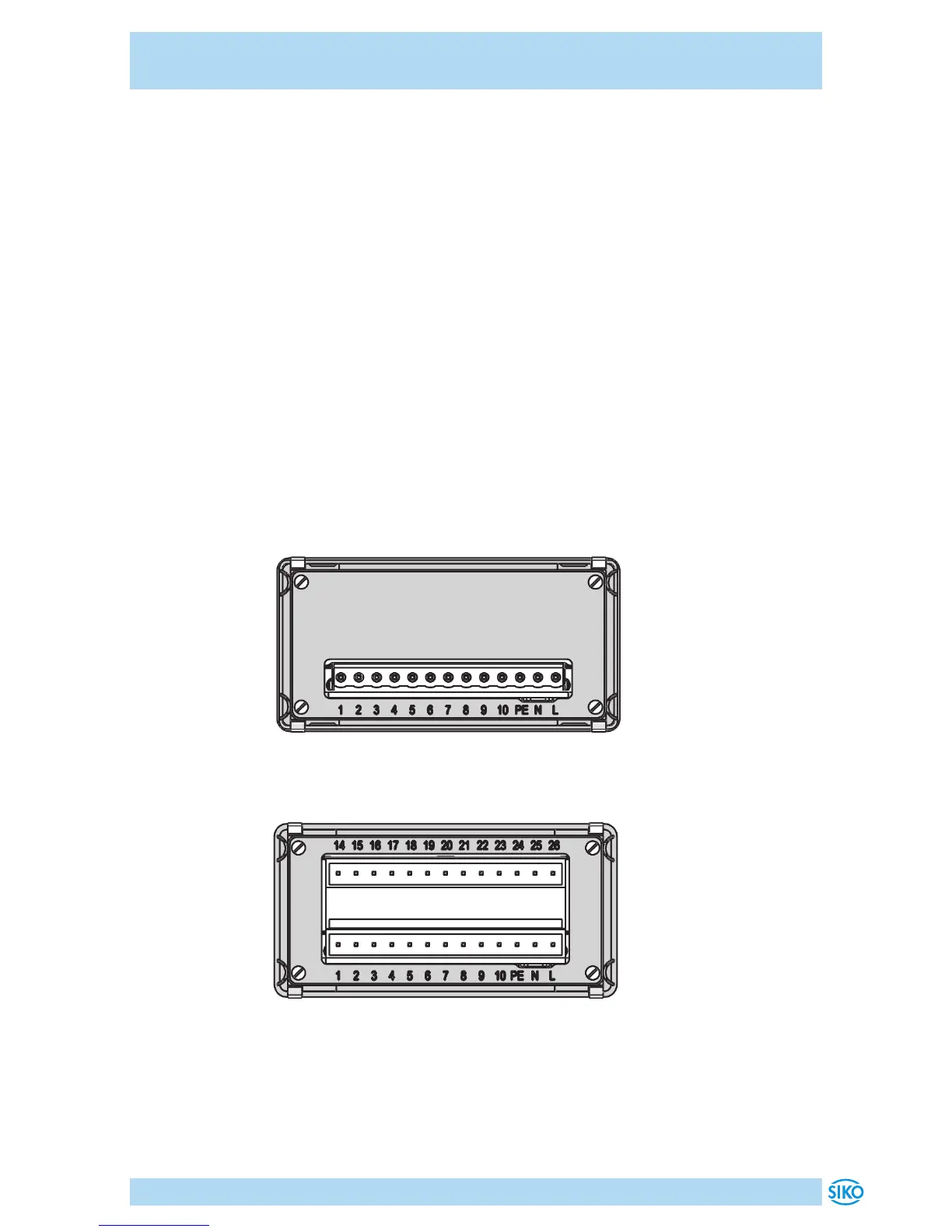

Abb. 2: Elektrische Anschlüsse bei Gebereingang: PP, OC, ohne Schnittstelle,
ohne Schaltausgang, für Inkremental, Drehzahl, Stückzahl
Abb. 3: Elektrische Anschlüsse mit Optionen (LD-Geberanschluss,
Schnittstellen) für Inkremental, Absolut, Drehzahl, Stückzahl
