MA10/4 · Datum 15.05.2017 · Art. Nr. 82316 · Änd. Stand 157/17
10
4.3 Option serielle Schnittstelle RS232 oder RS485
Der Anschluss der seriellen Schnittstelle RS232 bzw. RS485 erfolgt über
die Klemmen 20 (GND), 22 (TXD/ DÜA) und 23 (RXD/ DÜB).







 


Belegung
Klemmleiste

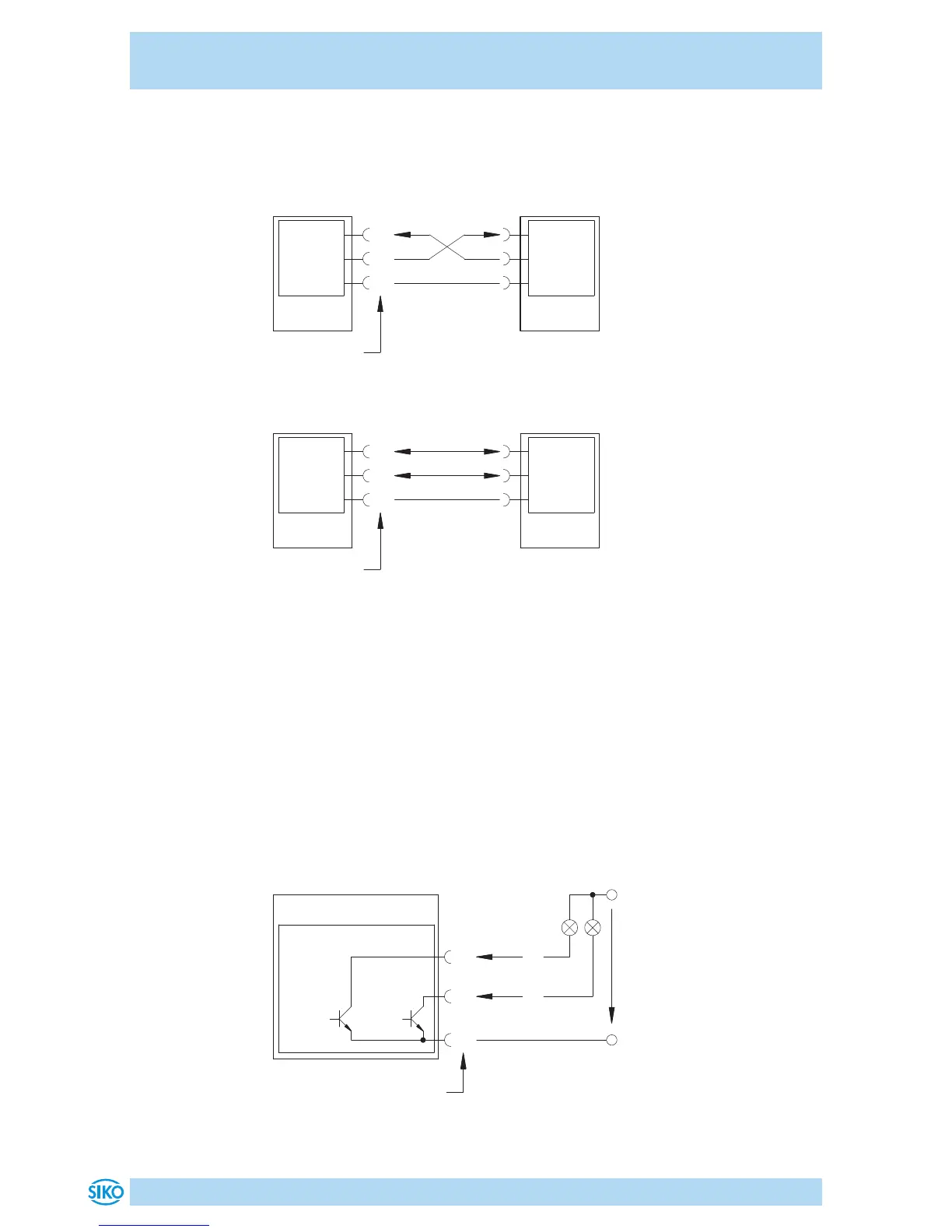

Abb. 8: Anschlussschema Schnittstellenoption RS232
Abb. 9: Anschlussschema Schnittstellenoption RS485











Belegung
Klemmleiste
4.4 Option Schaltausgänge
Es stehen zwei Open-Kollektor Ausgänge A1 (Klemme 22) und A2 (Klemme
23) zur Verfügung. Der gemeinsame Minuspol dieser Ausgänge ist an
Klemme 20 anzuschließen. Der zulässige Spannungsbereich ist 30VDC,
der zulässige Maximalstrom 100mA pro Ausgang. Das Schaltverhalten die-
ser Ausgänge ist programmierbar.
• Positionswert ≥ oberer Grenzwert (OGW): Aktor 1 aktiv
• Positionswert ≤ unterer Grenzwert (UGW): Aktor 2 aktiv












Aktor 2 Aktor 1
Belegung
Klemmleiste
Abb. 10: Anschlussschema Option Schaltausgänge
