Siko MA10/4 Installation Instructions

MA10/4
Installation Deutsch
MA10/4 · Datum 15.05.2017 · Art. Nr. 82316 · Änd. Stand 157/17
9

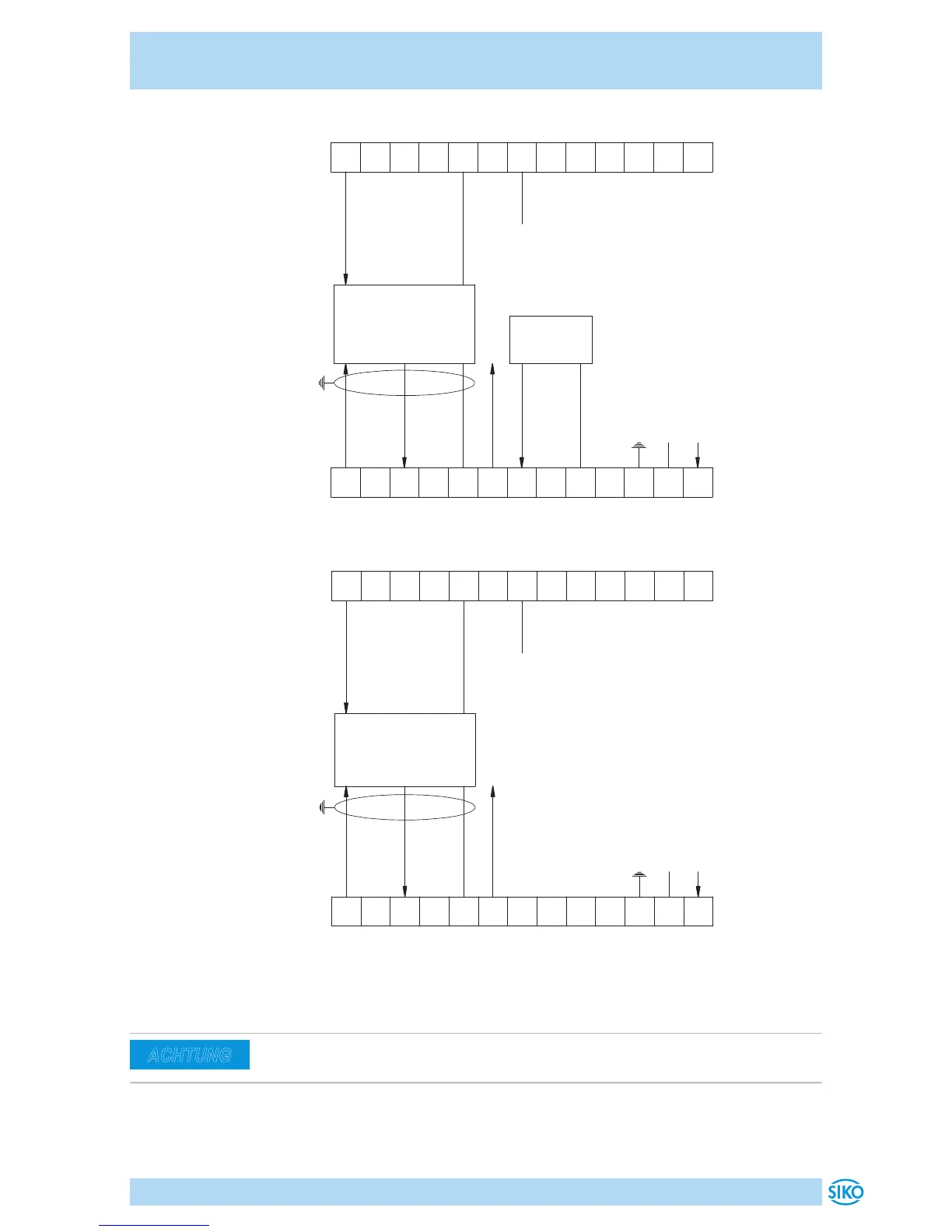

Abb. 6: Anschlussschema Stückzahl

 

           
Geberver- sorgung Signal GND RFS GND
PE N (0V) L (+UB)
GND
GND
Schirm
Näherungsschalter oder
Inkrementalgeber
PP (push-pull)
OC (open collector)
Referenz-
schalter
24VDC out ≤50mA
Geberversorgung ≤200mA
Abb. 7: Anschlussschema Drehzahl
           
  
Geberver- sorgung Signal GND
PE N (0V) L (+UB)
GND
GND
Schirm
Inkrementalgeber
PP (push-pull)
OC (open collector)
24VDC out ≤50mA
Geberversorgung ≤200mA
Zulässige Leistungsaufnahme
Die Versorgung für die Messanzeige ist ausreichend zu dimensionieren. Die
Spannungswerte sind den technischen Daten in Kapitel 8 zu entnehmen.
ACHTUNG
