4 MSK5000+MB500+MR500 Datum 21.09.2010 Art.Nr. 83109 Änd. Stand 318/10

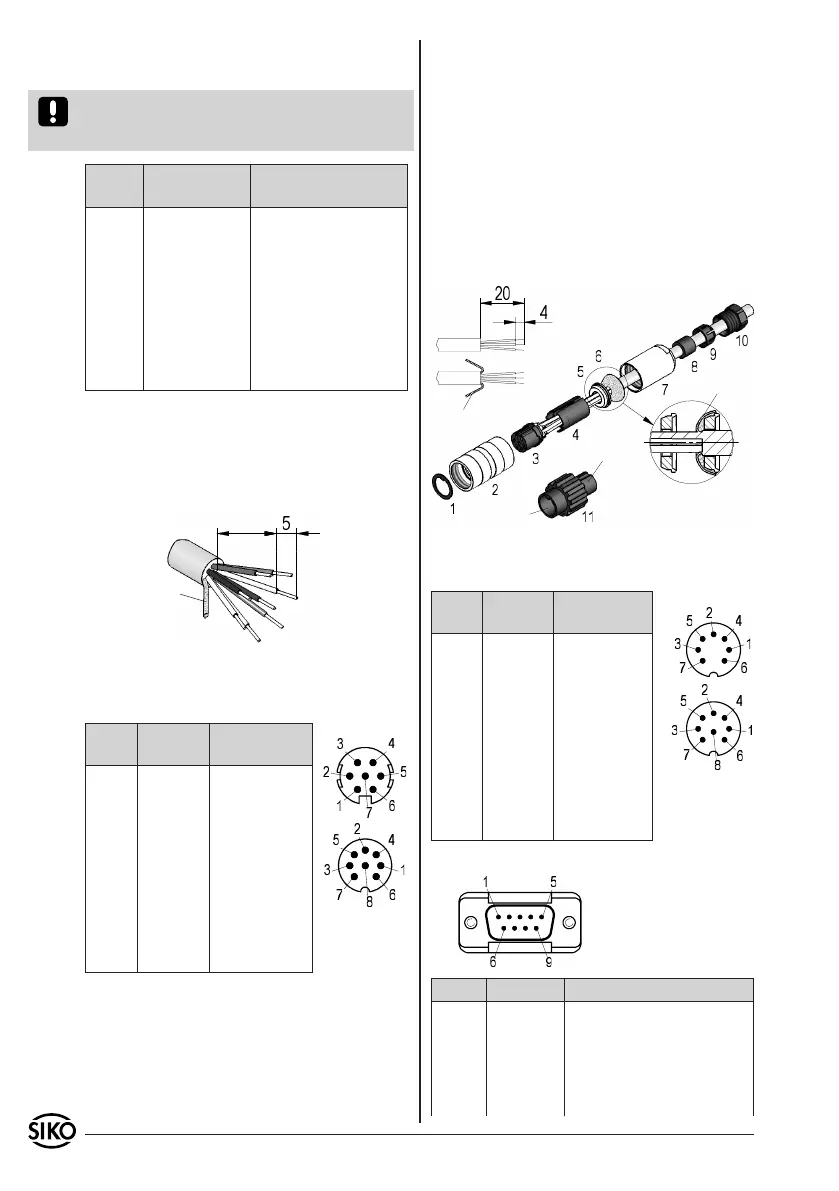

Abb. 8: Anschluss E1
so kurz wie
möglich
Schirm
Ansichtseite =
Steckseite
Stiftkontakt
Ansichtseite =
Steckseite
Stiftkontakt
Abb. 9: Montage Anschlussart E6
Schirm
Buchsenteil
Stiftteil
Schirm
Ansichtseite = Steckseite
Stiftkontakt
4.2 Anschlussarten
E1: Anschluss mit offenen Kabelenden.
Achtung! Verzinnte Litzen dürfen nicht in Verbin-
dung mit Schraubklemmverbindungen eingesetzt
werden.
Signal invertiert invertiert mit
Indexsignal
A rot rot
B orange orange
I, R - - - blau
+UB braun braun
GND schwarz schwarz
/A gelb gelb
/B grün grün
/I, /R - - - violett
Ummantelung entfernen.
Schirm auftrennen und verdrillen.
Litzen ca. 5mm abisolieren und verdrillen.
Aderendhülsen aufquetschen.
1.
2.
3.
4.
stülpen, zusammendrücken und auf Pos. 3 ste-
cken. Schlitz und Nut (Pos. 3 und 4) müssen
deckungsgleich sein.
Pos. 6 an Pos. 5 drücken, überstehenden Schirm
abschneiden.
Pos. 2 und 7 aufschieben und mittels Montage-
werkzeug Pos. 11 verschrauben.
Pos. 8 in Pos. 9 stecken, beides in Pos. 7
schieben.
Pos. 10 mit Pos. 7 verschrauben.
Pos. 1 in Pos. 2 schieben.
7.
8.
9.
10.
11.
E6: Anschluss mit Kupplungsstecker und Kupp-
lungsdose. Steckermontage entsprechend Abb. 9.
Signal invertiert invertiert mit
Indexsignal
A Pin 1 Pin 1
B 2 2
I, R - - - 3
+UB 4 4
GND 5 5
/A 6 6
/B 7 7
/I, /R - - - 8
- - - 3 - - -
Pos. 6 ... 10 über Kabelmantel schieben.
Kabel abisolieren.
Schirm umlegen.
Pos. 5 auf Litzen schieben.
Litzen an Pos. 3 löten (entspr. Anschlussplan).
Abstandhülse Pos. 4 aufweiten und über Litzen
1.
2.
3.
4.
5.
6.
E7: Anschluss mit Kupplungsstecker.
Signal invertiert invertiert mit
Indexsignal
A Pin 1 Pin 1
B 2 2
I, R - - - 3
+UB 4 4
GND 5 5
/A 6 6
/B 7 7
/I, /R - - - 8
- - - 3 - - -
E8: Anschluss mit 9-poligem D-SUB Stecker.
Signal invertiert invertiert mit Indexsignal
A Pin 1 Pin 1
B 2 2
I, R - - - 3
+UB 4 4
GND 5 5
