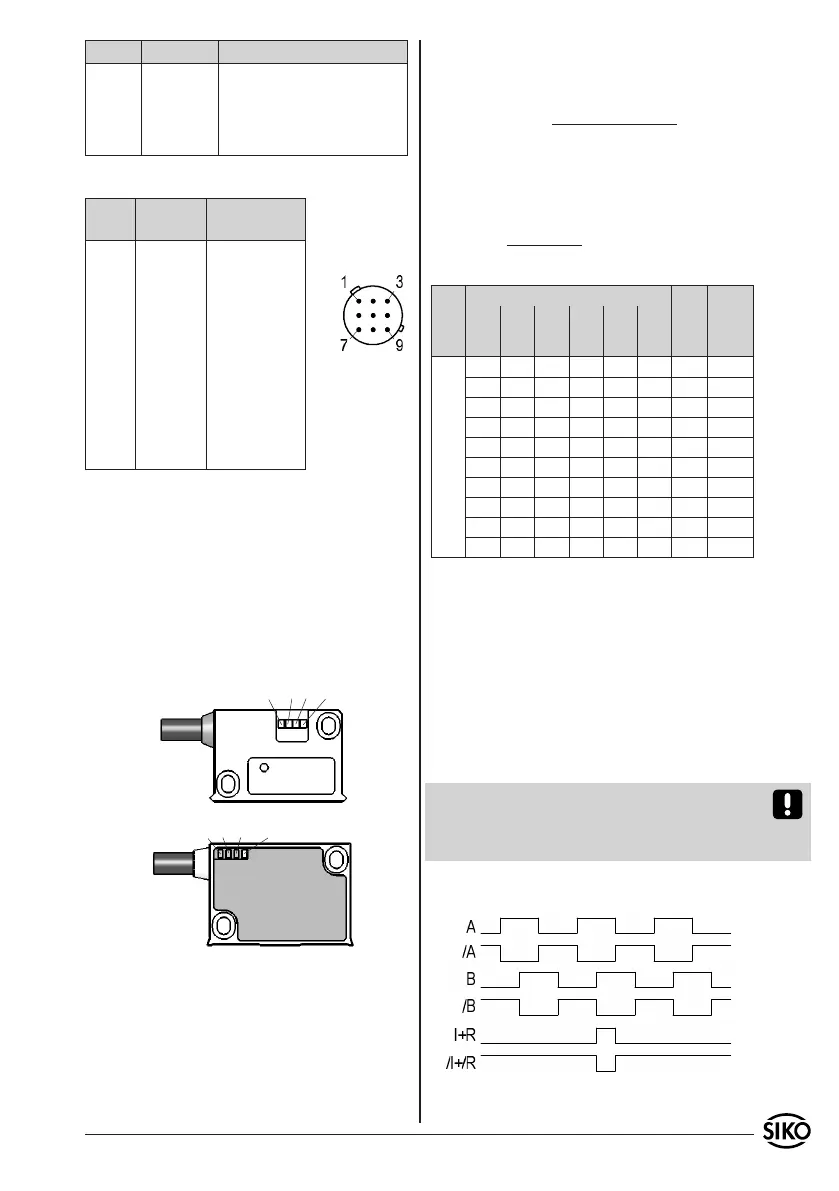

MSK5000+MB500+MR500 Datum 21.09.2010 Art.Nr. 83109 Änd. Stand 318/10 5
A B I/R Power
Metallgehäuse
Power A B I/R
Kunststoffgehäuse
Ansichtseite =
Steckseite
Stiftkontakt
V max. =
(in mm/s)
Auflösung in mm
Pulsabstand in s
x 0.8
V =
0,01
0,0000025
x 0.8 = 3200mm/s
Signal invertiert invertiert mit Indexsignal
/A 6 6
/B 7 7
/I, /R - - - 8
- - - 3, 8, 9 9
E14X: Anschluss mit 9-poligem Stecker.
Signal invertiert invertiert mit
Indexsignal
A Pin 1 Pin 1
B 2 2
I, R - - - 3
+UB 8 8
GND 7 7
/A 4 4
/B 5 5
/I, /R - - - 6
- - - 3,6 - - -
Schirm 9 9
5. Inbetriebnahme
Nach ordnungsgemäßer Montage und Verdrahtung
kann das Messsystem durch Einschalten der Ver-
sorgungsspannung in Betrieb genommen werden.
Das Gerät initialisiert sich selbstständig nach dem
Einschalten. Die "Power"-Leuchtdiode (grün) im
Sensorgehäuse leuchtet. Beim Verfahren des Ma-
gnetsensors über das Magnetband blinken die
Leuchtdioden A, B und I/R (rot) entsprechend
auf.
Das Messsystem MSK5000/MB500 ist Bestandteil
eines inkrementalen Messsystem, dass zur abso-
luten Messung an einer definierten Stelle (Refe-
renzpunkt) referenziert werden muss. Dazu muss
das Referenzsignal mit dem Signal eines Referenz-
wertgebers (z.B. Näherungsschalter) verknüpft
werden.
6. Verfahrgeschwindigkeiten (m/s)
Formel zur Berechnung der Verfahrgeschwindig-
keit:
Beispiel:
Auflösung: 0,01mm
Pulsabstand: 2,5µs
Auflösung in mm
Pulsabstand
(µs)
Zählfre-
quenz (kHz)
0,001 0,005 0,010 0,025 0,050 0,100
Verfahrgeschwindigkeit in m/s
0,01 0,06 0,12 0,30 0,61 1,21 66,00 3,79
0,03 0,13 0,25 0,63 1,25 2,50 32,00 7,81
0,05 0,25 0,50 1,25 2,50 5,00 16,00 15,63
0,10 0,50 1,00 2,50 5,00 10,00 8,00 31,25
0,20 1,00 2,00 5,00 10,00 20,00 4,00 62,50
0,32 1,60 3,20 8,00 16,00 25,00 2,50 100,00
0,80 4,00 8,00 20,00 25,00 25,00 1,00 250,00
1,60 8,00 16,00 25,00 25,00 25,00 0,50 500,00
3,20 16,00 25,00 25,00 25,00 25,00 0,25 1000,00
4,00 20,00 25,00 25,00 25,00 25,00 0,20 1250,00
7. Ausgangssignale
Die Auswerteelektronik setzt die magnetischen
Längeninformationen des Magnetsensors in in-
krementale Ausgangssignale um. Die Ausgabe der
Signale erfolgt geschwindigkeitsproportional.
Es ist zu beachten, dass im Stillstand Impulse
von der Breite des eingestellten Pulsabstandes
auftreten können (bedingt durch das interne In-
terpolationsverfahren).
Achtung! Bei der Dimensionierung der Nachfol-
geelektronik ist zu beachten, dass diese für den
eingestellten Pulsabstand bzw. Zählfrequenz aus-
gelegt ist.
Signalfolge
