24
Wskazówka: Na przedniej krawędzi
pokrywy znajdują się dwie wypustki.
Należy pociągnąć je nieco do przodu
ipodnieść pokrywę 1, odciągnąć ją,
anastępnie wyjąć zurządzenia.

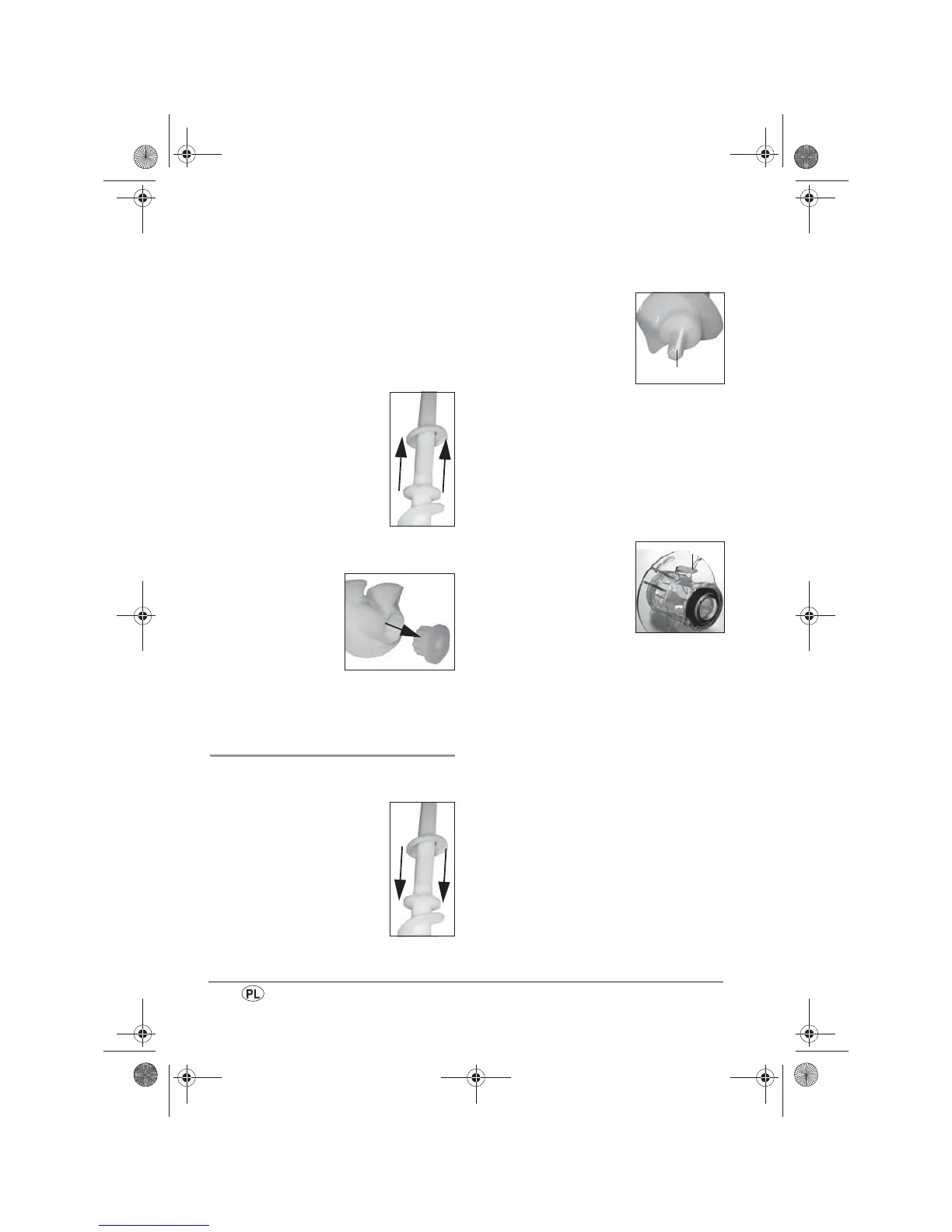

6. Przekręcić korpus ślimaka 9 wkierunku
przeciwnym do ruchu wskazówek
zegara iwyjąć go.
7. Wyjąć ślimak 11 zkorpusu ślimaka 9.
8. Wyciągnąć pierścień
ślimaka 10 ze ślimaka 11.
9. Wyciągnąć ugniatarkę 8 zpojemnika
na ciasto 6.
10.Wyciągnąć tuleję
zębatą 7
zugniatarki 8.
11. Wyciągnąć pojemnik na ciasto 6
zkorpusu silnika 3.
6.2 Składanie urządzenia
1. Włożyć pojemnik na ciasto 6 do
korpusu silnika 3.
2. Nasunąć pierścień ślimaka
10 na ślimak 11.
Uważać, by pierścień
ślimaka poprawnie się
zablokował.
3. Włożyć ślimak 11 do korpusu ślimaka 9.
4. Wsunąć ugniatarkę 8 na wałek
ślimaka 11.
Wskazówka: Na wałku
ślimaka 11 znajduje się
karb A, zapewniający
właściwe umiejscowienie
ugniatarki 8.
5. Wsunąć tuleję zębatą 7 na wałek
ślimaka 11.
Wskazówka: Na wałku ślimaka 11
znajduje się karb, zapewniający
właściwe umiejscowienie tulei zębatej 7.
6. Wsunąć zmontowany korpus ślimaka 9
ze ślimakiem 11 i ugniatarką 8 do
pojemnika na ciasto 6.
Wskazówka: Po stronie
wewnętrznej korpusu ślim-
aka 9 znajduje się
wypustka B, która przy
wkładaniu musi być zwróc-
ona do góry, aby korpus
ślimaka 9 mógł zostać
zablokowany w prawidłowym położeniu.
7. Lekko przycisnąć korpus ślimaka 9 do
pojemnika na ciasto 6 izablokować go,
przekręcając wkierunku zgodnym
zruchem wskazówek zegara do
zatrzaśnięcia.
8. Upewnić się, że pojemnik na ciasto 6
jest prawidłowo umieszczony
wkorpusie silnika 3.
9. Przytrzymać pokrywę 1 poprzecznie i
wprowadzić ją do gniazda na
pokrywę 2.
10.Przycisnąć pokrywę 1 w dół, aż
zostanie prawidłowo usadowiona na
pojemniku na ciasto 6 i nastąpi
słyszalne zatrzaśnięcie.
A
B
