SPM200A1 69
CZ

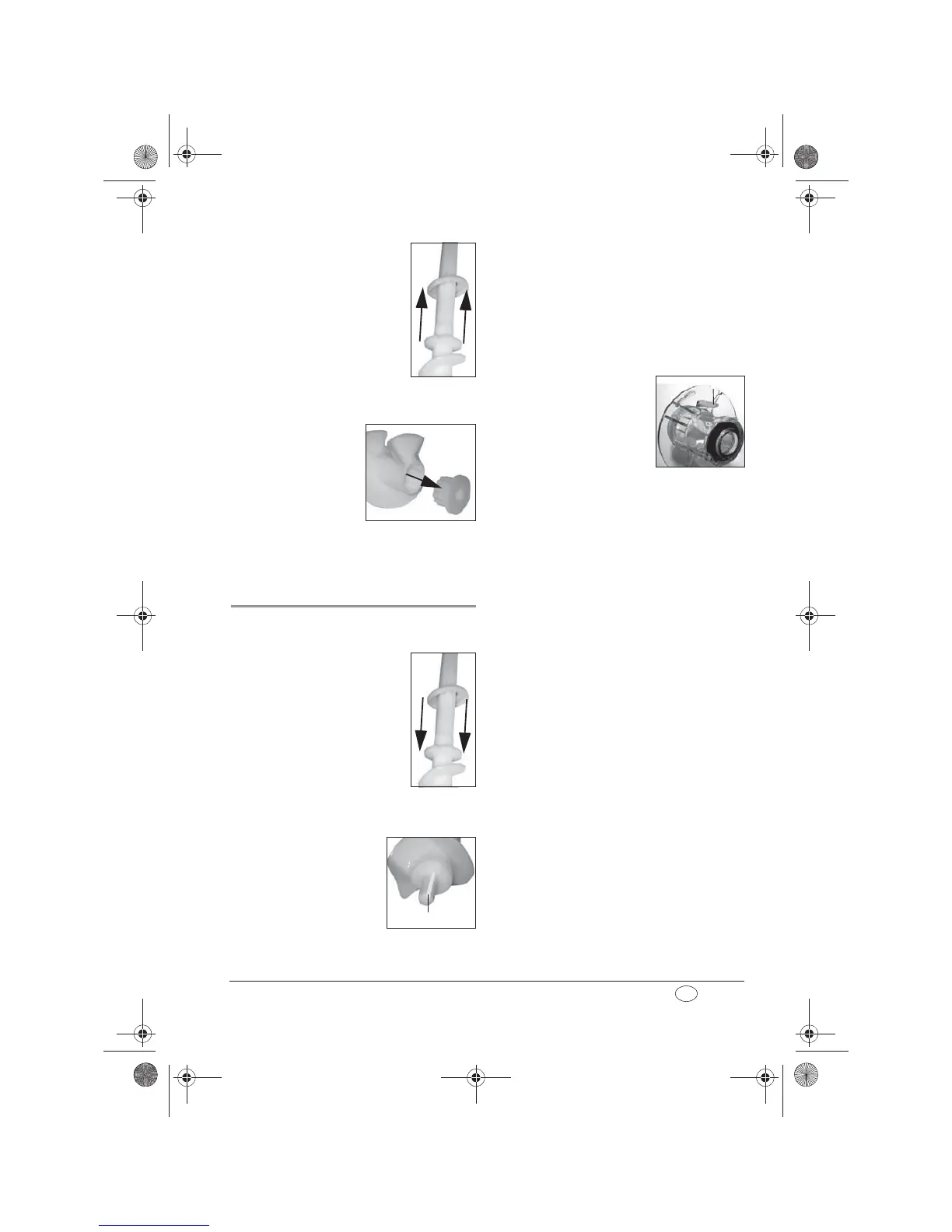

8. Stáhněte kroužek šneku 10
ze šneku 11.
9. Vytáhněte hnětač 8 ze zásobníku na
těsto 6.
10.Stáhněte ozubenou
objímku 7 z
hnětače 8.
11. Stáhněte zásobník na těsto 6 z krytu
motoru 3.
6.2 Sestavení přístroje
1. Umístěte zásobník na těsto 6 do krytu
motoru 3.
2. Nasuňte kroužek šneku 10
na šnek 11. Dbejte na to,
aby kroužek šneku řádně
zapadl.
3. Vložte šnek 11 do pouzdra šneku 9.
4. Nasuňte hnětač 8 na hřídel šneku 11.
Pokyn: Hřídel šneku 11
je opatřena vybráním A,
díky němu hnětač 8
zapadne jen v jedné
poloze.
5. Nasuňte ozubenou objímku 7 na hřídel
šneku 11.
Pokyn: Hřídel šneku 11 je opatřena
vybráním, díky němu ozubená
objímka 7 zapadne jen v jedné poloze.
6. Vsuňte složené pouzdro šneku 9 se
šnekem 11 a hnětačem 8 do zásobníku
na těsto 6.
Pokyn: Na vnitřní straně
pouzdra šneku 9 se
nachází výčnělek B, který
musí při vložení ukazovat
směrem nahoru, aby bylo
možné správně uzavření
pouzdra šneku 9.
7. Vtiskněte pouzdro šneku 9 mírně proti
zásobníku na těsto 6 a otáčením ve
směru hodinových ručiček ho uzavřete,
až zapadne.
8. Ujistěte se, že je zásobník na těsto 6
správně umístěn v krytu motoru 3.
9. Držte víko 1 šikmo a umístěte ho do
uchycení víka 2.
10.Stiskněte víko 1 dolů, až je správně
umístěno na zásobníku na těsto 6 a
přitom slyšitelně zapadne.
Pokyn: Přístroj může pracovat jen
tehdy, pokud víko správně zapadlo a tím
byl aktivován bezpečnostní spínač.
11. Vezměte některou z násad
17
až 22 a
našroubujte ji za pomoci prstence se
závitem 13 na pouzdro šneku 9.
Pokyn: Pevné dotažení prstence se
závitem rukou je dostačující. Není
potřebné šroubovací nářadí 14.
Nyní je přístroj připraven kprovozu.
A
B
