SIMDA 3215 - Carte Electronique

8 SERVICE MANUAL
01B
DEMONTAGE -DISMANTLING
3232 / 3232 AF / 3234 AF / 3240 K / 3240 K AF / 3262 / 3462
6 CARTE ELECTRONIQUE / CIRCUIT BOARD

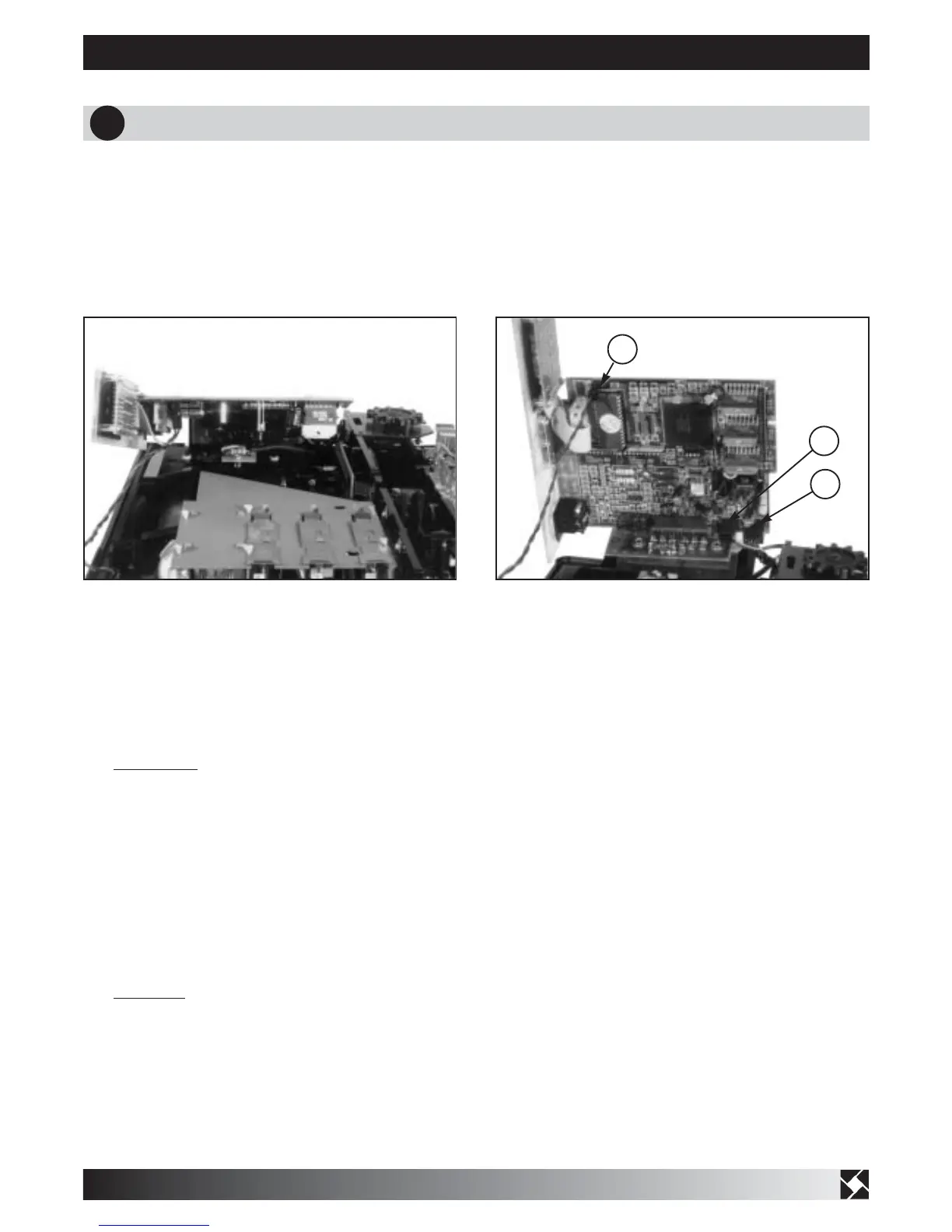

1 - Soulever verticalement la carte de manière à déconnecter celle-ci de la platine mécanique passe-vues.
2 - Pivoter ensuite la carte à la base de la 12 Broches.
3 - Déconnecter les liaisons par fils de la commande d'électro A.L.C.(A) / Volet (B) / Alimentation (C)
4 - Déconnecter ensuite la carte de la prise 12 Broches. Celle-ci reste solidaire de l'appareil jusqu'au démontage du
triac (3262/3462).
ATTENTION: Lors du remontage, de la carte, veiller particulièrement au bon positionnement des connecteurs
(12Broches / platine "Passe-vues").
1 - Pull-up the board vertically to remove it from the mechanical base
2 - Turn it to the base of the 12 pin plug
3 - Release the A.L.C. (A) / Shutter (B) / Power supply (C) connectors
4 - Relase the circuit board from the 12 pin plug
WARNING
: To reassemble the unit, make sure the connectors are well fitted.
(12 pin plug, mechanical base)
