SERVICE MANUAL 7
01B
DEMONTAGE -DISMANTLING
3215 / 3220 / 3225 AF / 3235 AF / 3245 AF / 3445 AF / 3450 AF

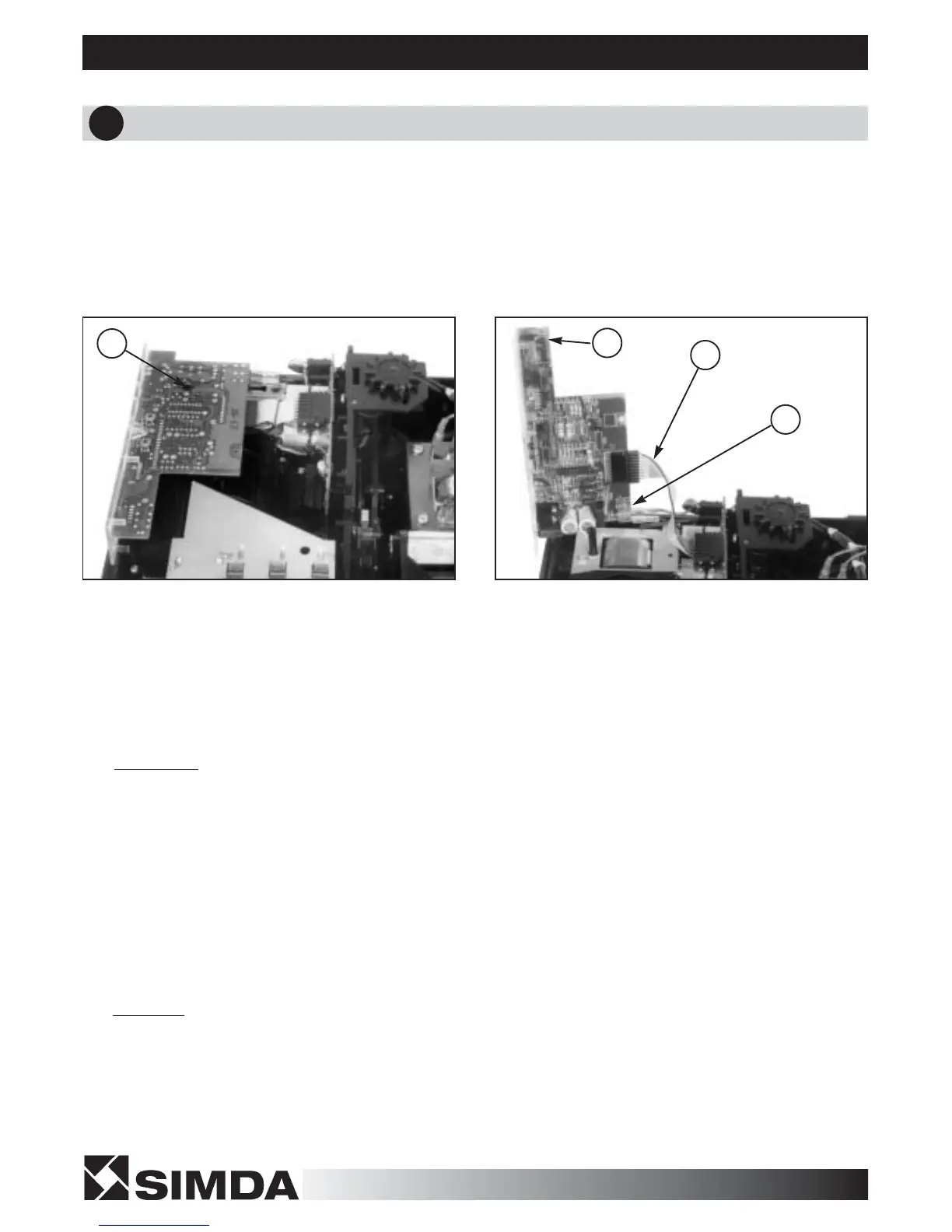

5 CARTE ELECTRONIQUE / CIRCUIT BOARD
A
C
1 - Le maintien de la carte est assuré par une vis (A) qu'il faut retirer.
2 - Déconnecter les liaisons électriques (B) "A.L.C.", "HE14" 10 points (C) à la platine mécanique passe-vues, ainsi
que les liaisons "FASTON" de puissance (D).
3 - Ôter ensuite la carte.
ATTENTION: Lors du remontage, de la carte, veiller à ce que la liaison "HE 14" 10 points soit correctement établie
(enfoncement à fond des connecteurs).
D
B
1 - Release the screw (A) from the circuit board
2 - Release the mains connector (B) "A.L.C.", HE14" / 10 pins (C) from the mechanical base as well as "FASTON"
connections (D)
3 - Pull-up the board carefully
WARNING
: To reassemble the unit, make sure that the "HE 14" 10 pins connector is well fitted.
