SIMDA 3215 - Light Box; 9 Boite a Lumiere

SERVICE MANUAL 39
01B

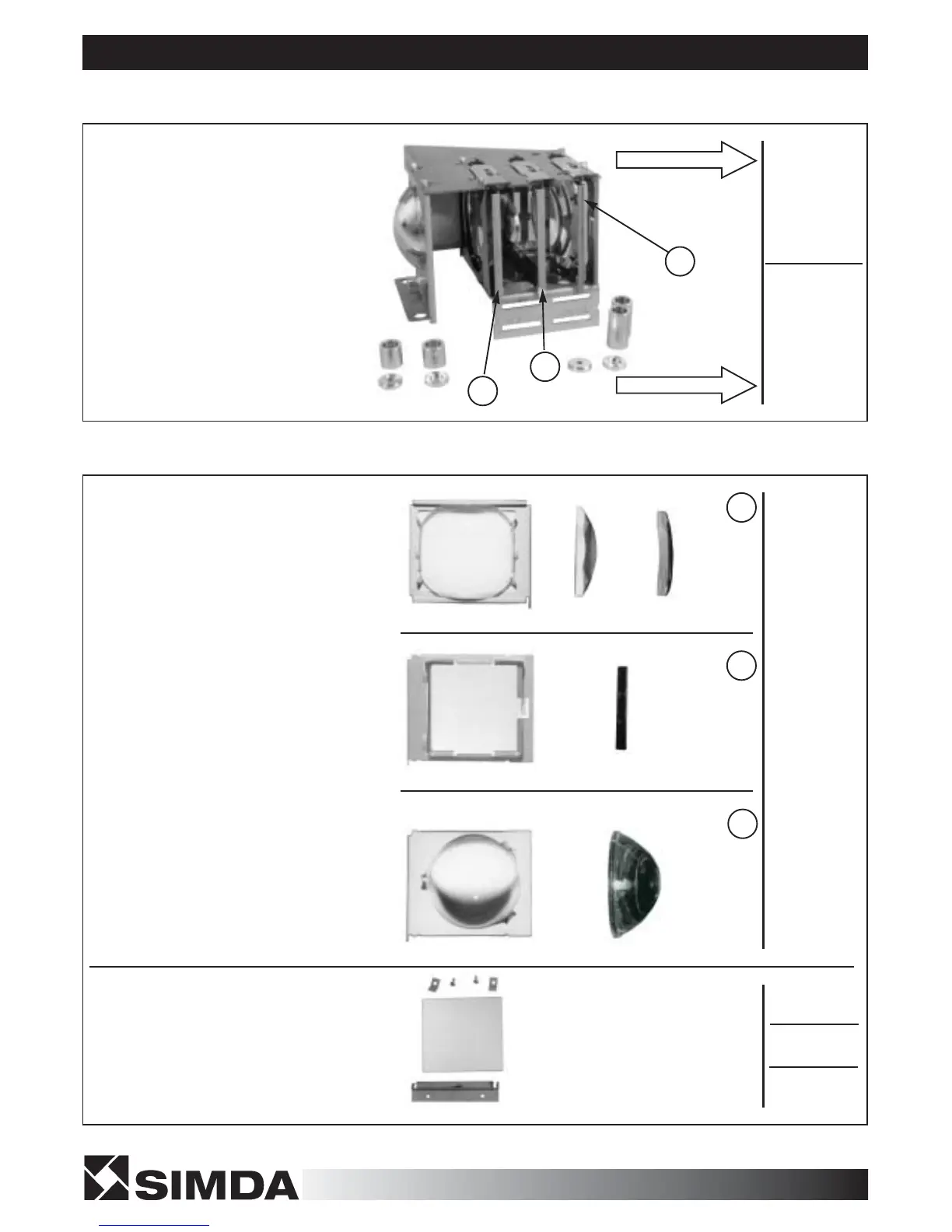

PIECES DE RECHANGE - SPARE PARTS
33.11.32.00 (Ø60/24)
Boîte à lumière avec miroir
Light-box fitted with mirror
(Ø60) & (Ø70)
(Ø70)
3234 AF
3215 -
3215/2
3220
3225 AF
3235 AF
3245 AF
3445 AF
3450 AF
3232
3232 AF
3240 K
3240 K AF
3262
3462
33.11.32.01 (Ø70/36)
C
B
A
(Ø60/24 pales) & (Ø70/36 pales) voir page 42 - (Ø60/24 blades) & (Ø70/36 blades) see page 42
32.82.30.00 (250/400W)
Lent. plan convexe + support
Front lens element
3215
3215/2
3220
3225 AF
3235 AF
3245 AF
3445 AF
3450 AF
3232
3232 AF
3234 AF
3240 K
3240 K AF
3262
3462
32.84.30.00 (250/400W)
Lentille asphérique + support
Condenser lens
32.83.30.00 (250W)
Filtre anticalorique + support
Heat filter
34.86.62.00 (400W)
34.83.30.00 (400W)
Kit adaptation 400W (Filtre IR)
IR filter Kit adaptation
3462
3450 AF
3445 AF
(LFS)
A
B
C
Montage du KIT sur platine mécanique
"passe-vues" 33.08.32.00
KIT for adaptation in
Slide transport mechanism 33.08.32.00
Montage du KIT sur platine mécanique
"passe-vues" 33.08.35.00
KIT for adaptation in
Slide transport mechanism 33.08.35.00
Montage du KIT sur platine mécanique
"passe-vues" 34.08.45.00
KIT for adaptation in
Slide transport mechanism 34.08.45.00
LFS
