SIMDA 3215 - Page 46

44 SERVICE MANUAL
01B

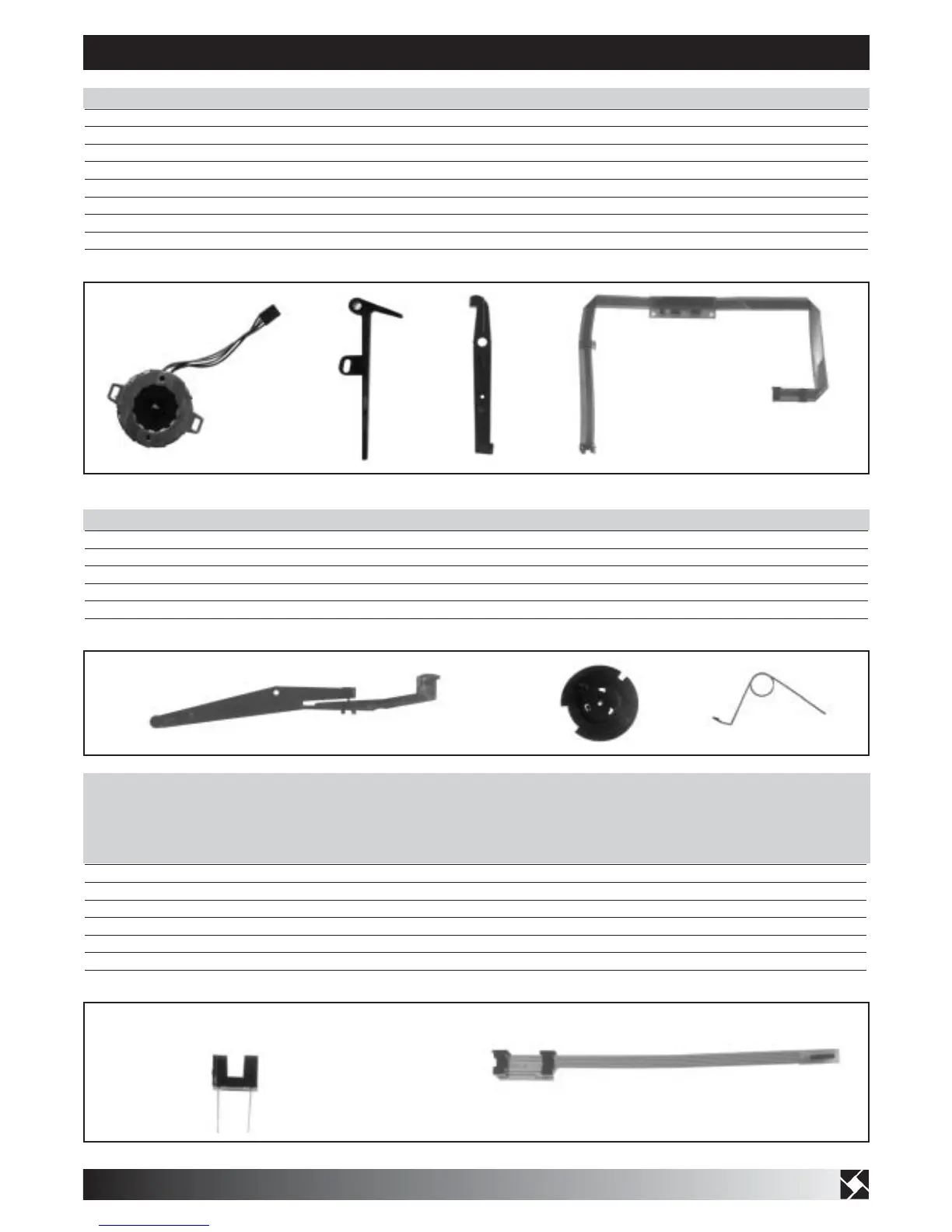

PIECES DE RECHANGE - SPARE PARTS
33.08.32.00 Platine passe-vues (pas à pas) Slide transport mechanism (step by step)
33.08.32.20 Bras équipé 3300 3300 "Equipped arm" A
33.08.32.21 Opto coupleur de nappe souple Soft printed circuit B
33.08.32.22 Moteur pas à pas Step by step motor C
33.08.32.23 Nappe 4 "opto" complète Complete "opto" printed circuit 4 D
33.08.32.24 Manivelle de bras Crank arm E
33.08.32.25 Ressort de levier presseur Spring pressure lever F
33.08.32.26 Levier presseur Pressure lever G
33.08.32.27 Palpeur de zéro Zero sensor H
33.08.15.00 Platine mécanique 3215 3215 Mechanical base
33.08.32.20 Bras équipé 3300 3300 "Equipped arm" A
33.08.32.24 Manivelle de bras Crank arm E
33.08.32.25 Ressort de levier presseur Spring pressure lever F
33.08.32.26 Levier presseur Pressure lever G
33.08.32.27 Palpeur de zéro Zero sensor H
33.08.20.00 Platine mécanique 3220 3220 Mechanical base
33.08.25.00 Platine mécanique 3225 AF 3225 AF Mechanical base
33.08.35.00 Platine mécanique 3235 AF 3235 AF Mechanical base
33.08.45.00 Platine mécanique 3245 AF 3245 AF Mechanical base
34.08.45.00 Platine mécanique 3445 AF 3445 AF Mechanical base
33.08.32.20 Bras équipé 3300 3300 "Equipped arm" A
33.08.32.21 Opto coupleur de nappe souple Slotted optical switches B
33.08.32.24 Manivelle de bras Crank arm E
33.08.32.25 Ressort de levier presseur Spring pressure lever F
33.08.32.26 Levier presseur Pressure lever G
33.08.32.27 Palpeur de zéro Zero sensor H
33.08.32.28 Nappe 2 "opto" complète Complete "opto" printed circuit 2 I
C G H
D
A E F
B I
