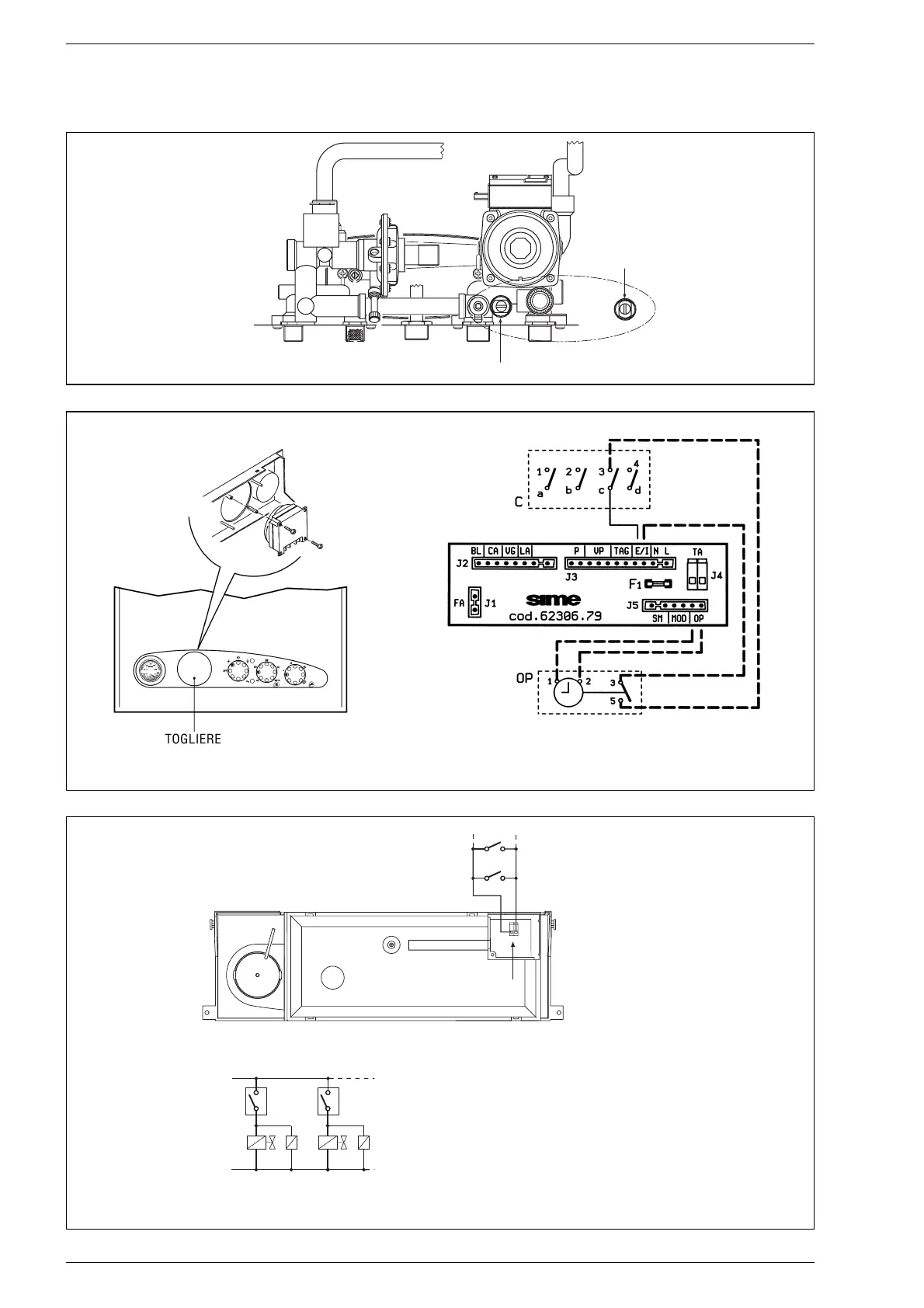

Sime Format Series - Page 17

15
LEGENDA
OP Orologio programmatore
C Selettore OFF/EST./INV./SBLOCCO
Fig. 25
L
N
TA
TA
1
VZ
R
VZ1
R1
NOTA: I relé vengono impiegati solo nel caso
le valvole di zona siano prive di micro.
CR1
CR
Connettore "TA"
22 23
LEGENDA
TA-TA1 Termostato ambiente di zona
VZ-VZ1 Valvola di zona
R-R1 Relé di zona
CR-CR1 Contatto relé o micro valvola di zona
Fig. 26
By-pass inserito
By-pass escluso
Fig. 24/a
