17
Nelle versioni “BF TS” collegare invece il
manometro come indicato in fig. 28/b.
Tale collegamento dovrà essere utilizzato
anche per le verifiche delle pressioni gas
massima e minima, ma in caso si renda
necessaria una correzione della taratura
attenersi alle indicazioni del punto 4.5.1.

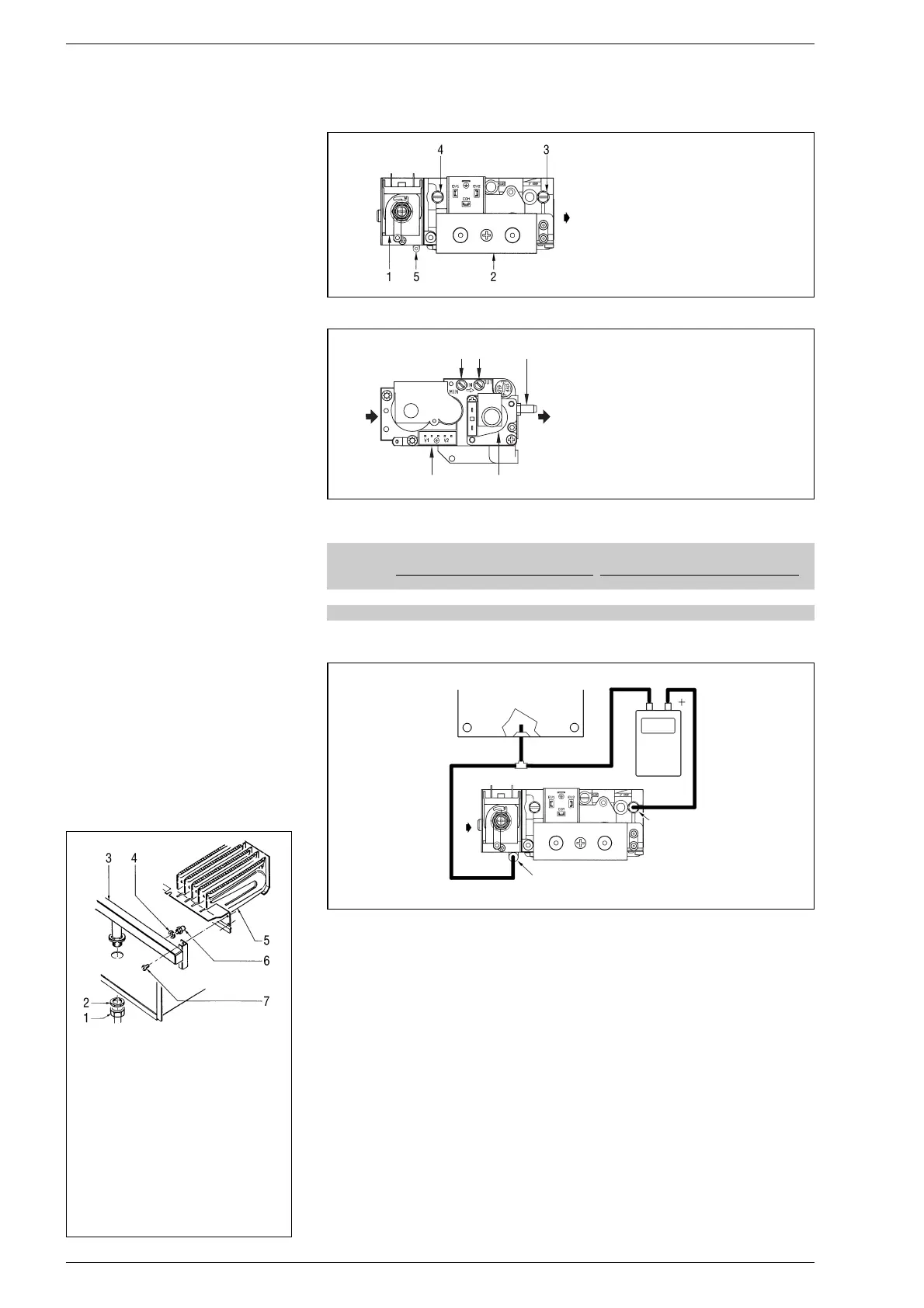

4.3 VALVOLA GAS
“FORMAT” è prodotta di serie con valvola
gas modello SIT 837 TANDEM (fig. 28) e
HONEYWELL VK 4105M (fig. 28/a).
La valvola gas è tarata a due valori di pres-
sione: massima e minima che corrispondo-
no, in funzione del tipo di gas, ai valori indica-
ti in Tabella 5.
La taratura della pressione del gas ai valori
massimo e minimo viene effettuata dalla SI-
ME in linea di produzione: se ne sconsiglia
pertanto la variazione.
Solo in caso di passaggio da un tipo di gas
d'alimentazione (metano) ad altro (butano o
propano), sarà consentita la variazione della
pressione di lavoro.
4.5
TRASFORMAZIONE AD ALTRO GAS
Tale operazione dovrà necessariamente
essere eseguita da personale autorizzato
e con componenti originali Sime, pena la
decadenza della garanzia.
Per passare da
gas metano a GPL e viceversa, eseguire le
seguenti operazioni (fig. 29):
– Chiudere il rubinetto gas
– Sfilare il gruppo bruciatori.
– Sostituire gli ugelli principali (6) e la ron-
della in rame (4) con quelli forniti nel kit;
per eseguire questa operazione usare
una chiave fissa da 7.
– Inserire il ponte del connettore “META-
NO/GPL” della scheda elettronica sulla
posizione corrispondente al gas utilizzato
(4 fig. 21).
– Per la taratura dei valori di pressione gas
massima e minima vedere il punto 4.5.1.
– Ad operazioni ultimate applicare l’etichet-
ta indicante la predisposizione gas forni-
ta nel kit.
NOTA: Nel montare i componenti tolti
sostituire le guarnizioni gas e, dopo il
montaggio, collaudare a tenuta tutte le
connessioni gas usando acqua saponata
o appositi prodotti, evitando l’uso di fiam-
me libere.
4.5.1
Regolazioni pressioni valvola
Per effettuare la taratura delle pressioni
massima e minima sulla valvola
gas proce-
dere nel seguente modo
(fig. 30):
– Collegare la colonnina o un manometro
solo alla presa a valle della valvola gas.
–
Scollegare il tubetto della presa VENT
della valvola (5 figg. 28-28/a).
– Togliere il cappuccio (1) del modulatore.
– Porre la manopola del potenziometro
sanitario al massimo.
– Accendere la caldaia agendo sul commu-
tatore a quattro vie ed aprire totalmente
un rubinetto acqua calda sanitaria.
– Ricordare che per le regolazioni le rota-
zioni in senso orario aumentano la pres-
sione quelle in senso antiorario la dimi-
nuiscono.
– Regolare la pressione massima agendo
sul dado (3) e ricercare il valore della
pressione massima indicato in Tabella 5.
LEGENDA
1 Modulatore
2 Bobine EV1 - EV2
3 Presa pressione a valle
4 Presa pressione a monte
5 Presa VENT
Fig. 28
Fig. 28/a
LEGENDA
1 Modulatore
2 Bobine EV1-EV2
3 Presa pressione a monte
4 Presa pressione a valle
5 Presa VENT
TABELLA 5
Pressione max Corrente Pressione min. Corrente
Tipo di gas bruciatore (mbar) modulatore bruciatore (mbar) modulatore
25 OF C 30 OF C 25 BF TS 30 BF TS mA 25 OF C 30 OF C 25 BF TS 30 BF TS mA
Metano - G20 9,7 10,5 12 12,5 130 1,9 2,1 2,1 2,4 0
Butano - G30 27,5 27,5 28,2 28,1 165 5 5,2 4,7 4,9 0
Propano - G31 35,5 35,5 36,2 36,1 165 5 5,2 4,7 4,9 0
Fig. 28/b
CAMERA STAGNA
MANOMETRO
DIFFERENZIALE
PRESA
PRESSIONE
A VALLE
PRESA VENT
LEGENDA
1 Girello 1/2”
2 Controdado 1/2”
3 Collettore bruciatori
4 Rondella ø 6,1
5 Bruciatori
6 Ugello M6
7Vite
ATTENZIONE: Per garantire la tenuta
utilizzare sempre nella sostituzione
degli ugelli la rondella (4) fornita nel
kit, anche nei gruppi bruciatori nei
quali non è prevista.
Fig. 29
