Sime MURELLE EV - Page 62

62
18.
18.
Visualizzazione valore sonda mandata impianto miscelato
con schedino ZONA MIX 1 (ingresso S2)

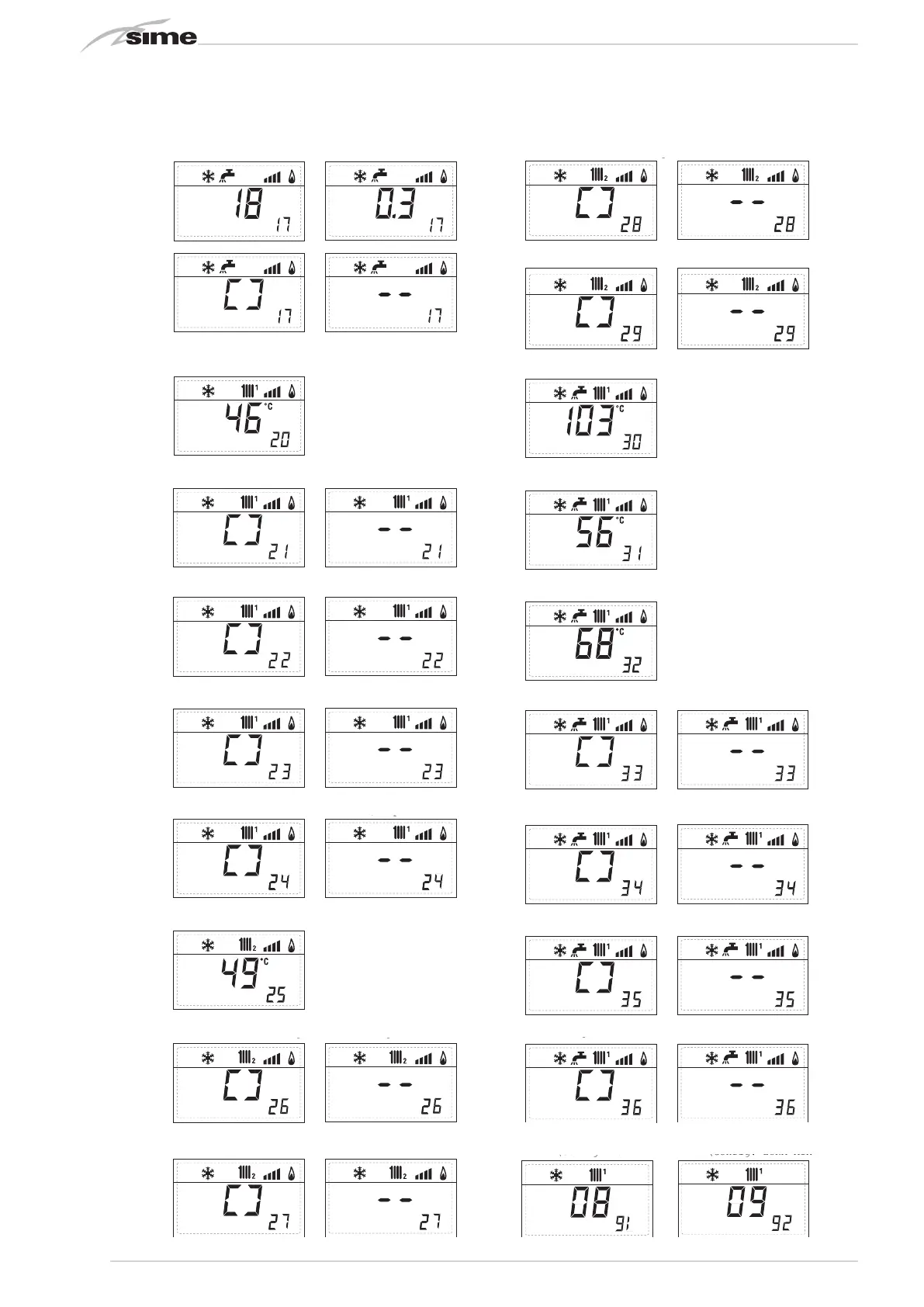

17. Visualizzazione portata sanitaria flussimetro (es. 18 l/min
e 0,3 l/min) o stato flussostato (rispettivamente ON e OFF)
19. Visualizzazione termostato sicurezza ZONA MIX (ingresso S1)
rispettivamente ON e OFF
20. Visualizzazione pompa con schedino ZONA MIX 1
(rispettivamente ON e OFF)
21. Visualizzazione comando apertura valvola con
schedino ZONA MIX 1 (rispettivamente ON e OFF)
22. Visualizzazione comando chiusura valvola
con schedino ZONA MIX 1 (rispettivamente ON e OFF)
23. Visualizzazione valore della sonda mandata impianto miscelato
con schedino ZONA MIX 2
24. Visualizzazione termostato sicurezza con schedino
ZONA MIX 2 (ingresso S1) rispettivamente ON e OFF
25. Visualizzazione pompa con schedino ZONA MIX 2
(rispettivamente ON e OFF)
26. Visualizzazione comando apertura valvola
ZONA MIX 2 (rispettivamente ON e OFF)
27. Visualizzazione comando chiusura valvola
ZONA MIX 2 (rispettivamente ON e OFF)
28. Visualizzazione valore temperatura sonda
con schedino solare INSOL
29. Visualizzazione valore temperatura sonda
con schedino solare INSOL
30. Visualizzazione valore temperatura sonda
con schedino solare INSOL
31. Visualizzazione rel solare R1 con schedin
(rispettivamente ON e OFF)
32. Visualizzazione rel solare R2 con schedin
(rispettivamente ON e OFF)
33. Visualizzazione rel solare R3 con schedin
(rispettivamente ON e OFF)
91. Versione software presente
su schedino EXP
(config. ZONA MIX)
92. Versione software p
su 2¡ schedino E
(config. ZONA MIX
36. Visualizzazione stato flussostato solare
(rispettivamente ON e OFF)
17. Visualisation of D.H.W. flowmeter load (i.e. 18 l/min and 0.3 l/min) or flow
switch (respectively ON and OFF)
18. Visualisation delivery probe value mixed with board ZONA MIX 1 (input S2)
19. Visualisation safety thermostat ZONA MIX (input S1) respectively ON and
OFF
20. Visualisation pump with board ZONA MIX 1 (respectively ON and OFF)
21. Visualisation valve opening control with board ZONA MIX 1 (respectively ON
and OFF)
22. Visualisation valve closing control with board ZONA MIX 1 (respectively ON
and OFF)
23. Visualisation of the plant delivery probe mixed with board ZONA MIX 2
24. Visualisation safety thermostat with board ZONA MIX 2 (input S1) respecti-
vely ON and OFF
25. Visualisation pump with board ZONA MIX 2 (respectively ON and OFF)
26. Visualisation valve opening control with board ZONA MIX 2 (respectively
ON and OFF)
27. Visualisation valve closing opening control with board ZONA MIX 2
(respectively ON and OFF)
28. Visualisation solar probe temperature value S1 with solar board INSOL
29. Visualisation solar probe temperature value S2 with solar board INSOL
30. Visualisation solar probe temperature value S3 with solar board INSOL
31. Visualisation solar relay R1 with solar board INSOL (respectively ON and
OFF)
32. Visualisation solar relay R2 with solar board INSOL (respectively ON and
OFF)
33. Visualisation solar relay R3 with solar card INSOL (respectively ON and
OFF)
91. Software version on EXP
(configuration ZONA MIX)
92. Software version on second EXP (confi-
guration ZONA MIX)
36. Visualisation solar flow meter state (respectively ON and OFF)
