2.10 ALLACCIAMENTO ELETTRICO
La caldaia è fornita con cavo elettrico di ali-
mentazione che, in caso di sostituzione, dovrà
essere richiesto alla SIME. L’alimentazione
dovrà essere effettuata con tensione monofa-
se 230V - 50Hz attraverso un interruttore
generale protetto da fusibili con distanza tra i
contatti di almeno 3 mm. Rispettare le pola-
rità L - N ed il collegamento di terra.
NOTA: L’apparecchio deve essere collega-
to a un efficace impianto di messa a
terra. La SIME declina qualsiasi responsa-
bilità per danni a persone o cose derivanti
dalla mancata messa a terra della cal-
daia. Prima di effettuare qualsiasi opera-
zione sul quadro elettrico disinserire l’ali-
mentazione elettrica.

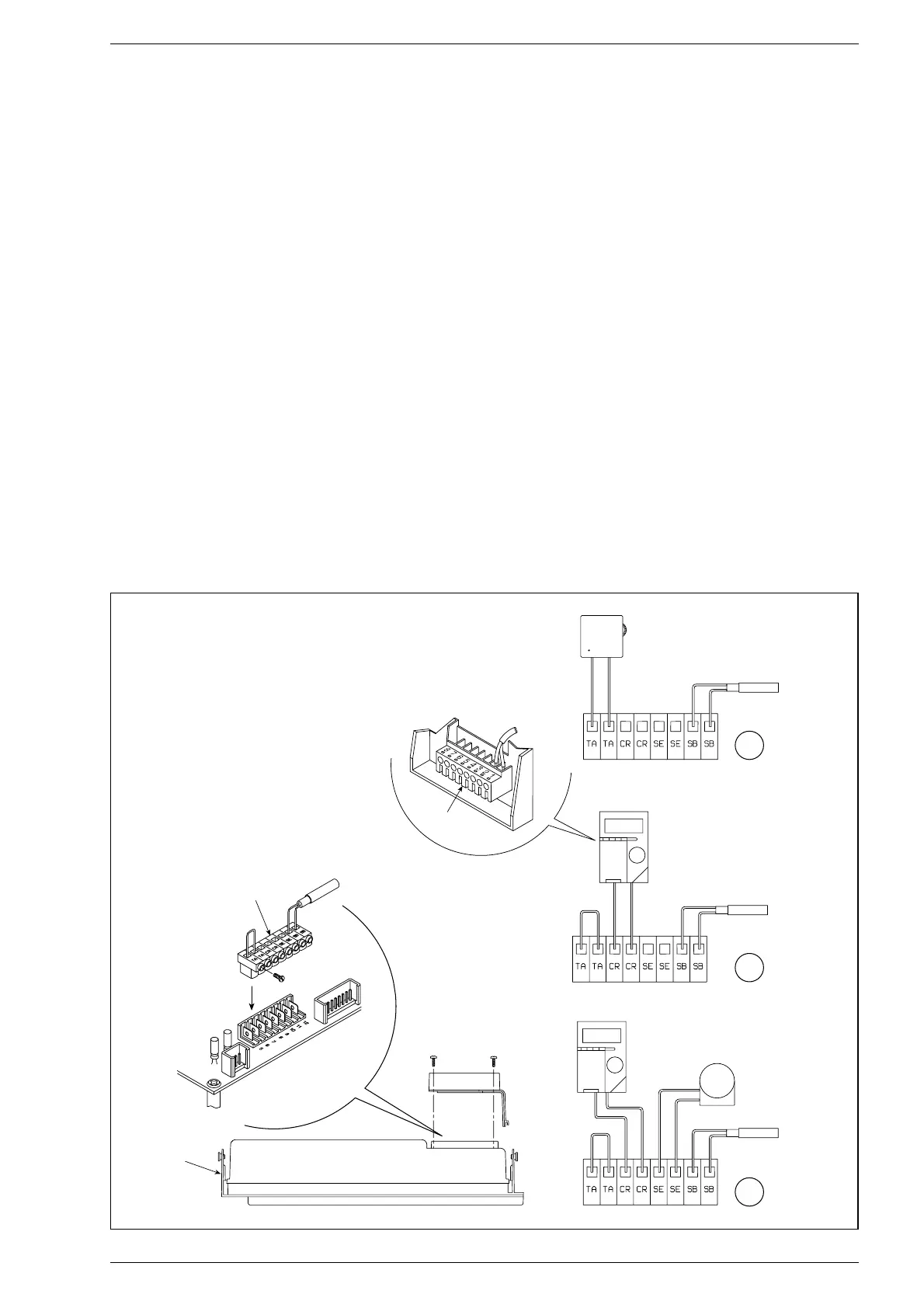

2.10.1 Collegamento termostato
ambiente (fig. 17 pos. A)
Per accedere al connettore della scheda elet-
tronica (3) togliere la copertura del quadro
comando e collegare elettricamente il termo-
stato ambiente ai morsetti TA (5-6) dopo
aver tolto il ponte. Il termostato ambiente da
utilizzare, la cui installazione è consigliata per
una migliore regolazione della temperatura e
confort nell'ambiente, deve essere di classe II
in conformità alla norma EN 60730.1 (con-
tatto elettrico pulito).
ATTENZIONE: L’applicazione della tensione
di rete ai capi del connettore (3) danneg-
gia in maniera irreparabile la scheda di
regolazione. Accertarsi prima del loro col-
legamento che non ci sia tensione di rete.
2.10.2 Collegamento “Logica Remote
Control” (fig. 17 pos. B)
Gli impianti elettrici devono essere confor-
mi alle normative locali e i cavi devono esse-
re posti in ottemperanza alle specifiche per
bassa tensione di sicurezza EN 60730.
Per lunghezze fino a 25 m utilizzare cavi
con sezione 0,25 mm
2
e per lunghezze
superiori fino a 50 m utilizzare cavi con
sezione 0,5 mm
2
. Per prima cosa montare
e cablare lo zoccolo (2) quindi inserire l’ap-
parecchio che si avvia appena riceve cor-
rente. Per accedere al connettore (3)
togliere la copertura del quadro comando e
collegare elettricamente ai morsetti CR (6-
7) il regolatore climatico.
ATTENZIONE: Ai morsetti 1-2-3-4 dello zoc-
colo (2) non può essere collegata una ten-
sione esterna. Ai morsetti 3-4, può essere
allacciato il teleruttore del telefono con
contatto a potenziale zero oppure un con-
tatto finestra. Un tipo di apparecchiatura
elettronica per il controllo degli impianti
civili tramite linea telefonica da segnalare è
il modello TEL 30.4 LANDIS & STAEFA.
2.10.3 Collegamento sonda temperatura
esterna (fig. 17 pos. C)
I cavi devono essere posti in ottemperanza
alle specifiche per bassa tensione di sicu-
rezza EN 60730. Per lunghezze fino a 25
m utilizzare cavi con sezione 0,25 mm
2
e
per lunghezze superiori fino a 50 m utilizza-
re cavi con sezione 0,5 mm
2
.
Per accedere al connettore della caldaia
(3) togliere la copertura del quadro coman-
do e collegare elettricamente la sonda tem-
peratura esterna ai morsetti SE (8-9).
8
