3.2 SONDE RILEVAMENTO
TEMPERATURA E TRASDUTTORE
PRESSIONE ACQUA
Sistema antigelo realizzato con la sonda
NTC del riscaldamento attivo quando la
temperatura dell’acqua raggiunge i 6°C.
Nelle Tabelle 3 - 3/a sono riportati i valo-
ri di resistenza (Ω) che si ottengono sulle
sonde al variare della temperatura e
quelli rilevati sul trasduttore al variare
della pressione. Con sonda riscaldamen-
to (SM) interrotta la caldaia non funzio-
na in entrambi i servizi.
Con sonda sanitario (SB) interrotta la
caldaia funziona solo in riscaldamento.
13

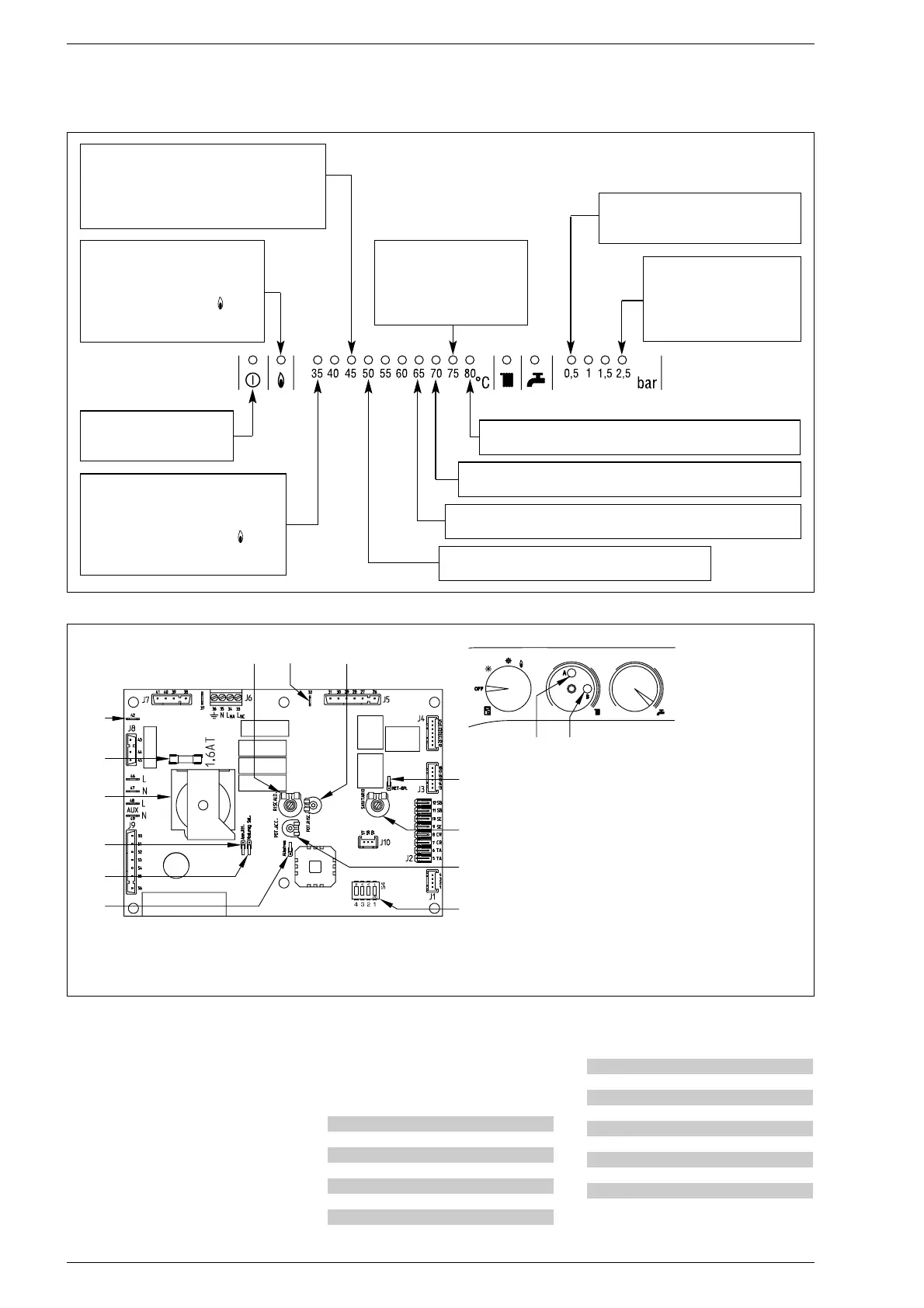

Led verde spento in caso
di mancanza di tensione
Led rosso
intermittente
in caso di
insufficiente pressione acqua (*)
Led rosso intermittente anomalia sonda riscaldamento (SM)
Led rosso intermittente bobina del modulatore interrotta
Led rosso intermittente anomalia circuito rivelazione fiamma
Led rosso intermittente
in caso di intervento della
valvola sicurezza
impianto (*)
Led rosso intermittente
mancata comunicazione
con il “Logica Remote
Control”
Led rosso acceso blocco
accensione:
ruotare il selettore
CR/OFF/EST/INV/SBLOCCO
nella posizione sblocco ( ) per
ripristinare il funzionamento
Led rosso intermittente intervento
termostato di sicurezza. Ruotare il
selettore CR/OFF/EST/INV/SBLOC-
CO nella posizione sblocco ( ) per
ripristinare il funzionamento
Led rosso intermittente guasto ventilatore.
Dopo 30 minuti dallo spegnimento
del ventilatore la scheda
ritenta la riattivazione dello stesso
(*) Qualora risultino spenti tutti i led da 0,5 a 2,5 bar controllare le
connessioni del trasduttore pressione acqua
Fig. 20
Led rosso intermittente guasto pressostato fumi
LEGENDA
1 Faston di terra elettrodo accensione
3 Fusibile (1,6 AT)
5 Connettore “ANN. RIT.”
6 Trimmer “POT. ACC.”
7 Connettore “MET-GPL”
8 Potenziometro sanitario
9 Faston elettrodo rivelazione
10 Trimmer “POT. RISC.”
11 Potenziometro riscaldamento
12 Selettore CR/OFF/EST/INV/SBLOCCO
13 DIP SWITCH
14 Connettore “Modureg Sel.”
15 Connettore “Albatros”
Fig. 21
NOTA: Per accedere al trimmer di regolazione (6) e (10) sfilare la mano-
pola del potenziometro riscaldamento.
TABELLA 3 (Sonde)
Temperatura (°C) Resistenza (Ω)
20 12.090
30 8.313
40 5.828
50 4.161
60 3.021
70 2.229
80 1.669
TABELLA 3/a (Trasduttore)
Pressione Resistenza (Ω)
(bar) min max
0 297 320
0,5 260 269
1 222 228
1,5 195 200
2167173
2,5 137 143
3108113
3,5 90 94
