4.1 PRODUZIONE ACQUA
CALDA SANITARIA
La preparazione dell’acqua calda sanitaria è
garantita da un bollitore in acciaio vetropor-
cellanato corredato di di anodo di magnesio
a protezione del bollitore e flangia di ispezio-
ne per il controllo e la pulizia.
L’anodo di magnesio dovrà essere control-
lato annualmente e sostituito qualora
risulti consumato, pena la decadenza della
garanzia del bollitore.
Qualora la caldaia non produca l’acqua
calda sanitaria, accertarsi che l’aria sia
stata opportunamente sfogata agendo
sugli sfiati manuali dopo aver spento l’in-
terruttore generale.
4.2 VALVOLA GAS
La caldaia è prodotta di serie con valvola
gas modello SIT 845 SIGMA (fig. 24) o con
valvola gas modello HONEYWELL VK
8105N (fig. 24/a).
ATTENZIONE: In caso di sostituzione da
valvola gas SIT a HONEYWELL e vicever-
sa, agire sul connettore “Modureg” della
scheda elettronica (14 fig. 21).
Con il
ponte disinserito la caldaia è predispo-
sta per il funzionamento con valvola gas
SIT; con il ponte inserito per il funziona-
mento con valvola gas HONEYWELL.
La valvola gas è tarata a due valori di pres-
sione: massima e minima che corrispondo-
no, in funzione del tipo di gas, ai valori indi-
cati in Tabella 4. La taratura della pressio-
ne del gas ai valori massimo e minimo viene
effettuata dalla SIME in linea di produzione:
se ne sconsiglia pertanto la variazione.
Solo in caso di passaggio da un tipo di gas
d'alimentazione (metano) ad altro (butano o
propano) sarà consentita la variazione della
pressione di lavoro. Tale operazione dovrà
necessariamente essere eseguita da per-
sonale autorizzato, pena la decadenza del-
la garanzia. Effettuata la variazione delle
pressioni di lavoro sigillare i regolatori.
Nel procedere alla taratura delle pressioni
è necessario seguire un ordine prestabilito
regolano
prima la MASSIMA poi la MINIMA.
4.2.1 Regolazione pressione massima
e minima SIT 845 SIGMA
Per effettuare la taratura della pressione
massima procedere nel seguente modo
(fig. 25):
– Collegare il manometro differenziale
come indicato in fig. 24/b.
– Togliere il cappuccio in plastica del modu-
latore (1).
– Porre la manopola del potenziometro
sanitario sul valore massimo.
– Accendere la caldaia agendo sul commu-
tatore a quattro vie ed aprire il rubinetto
acqua calda sanitaria.
– Usando una chiave fissa da 10 ruotare il
15
4 USO E MANUTENZIONE

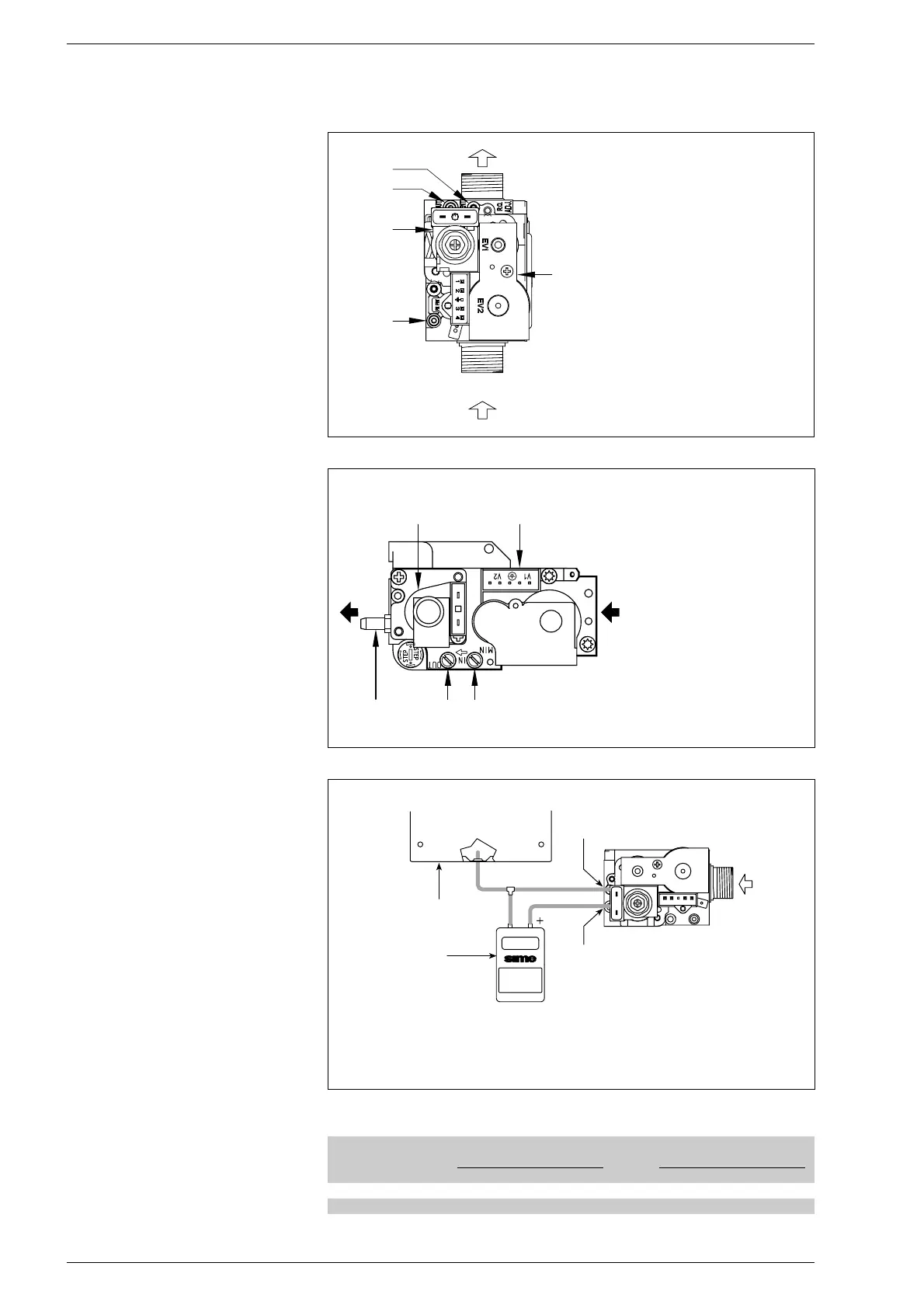

Fig. 24
LEGENDA
1 Modulatore
2 Bobine EV1-EV2
3 Presa pressione a monte
4 Presa pressione a valle
5 Presa VENT
TABELLA 4
Pressione Corrente Pressione Corrente
Tipo di gas max. bruc. modulatore min. bruc. modulatore
mbar mA mbar mA
Metano (G20) 10,8 - 11,3 130 1,9 - 1,7 0
Butano (G30) 28,4 - 28,1 165 4,7 0
Propano (G31) 35,3 - 35,9 165 4,7 0
