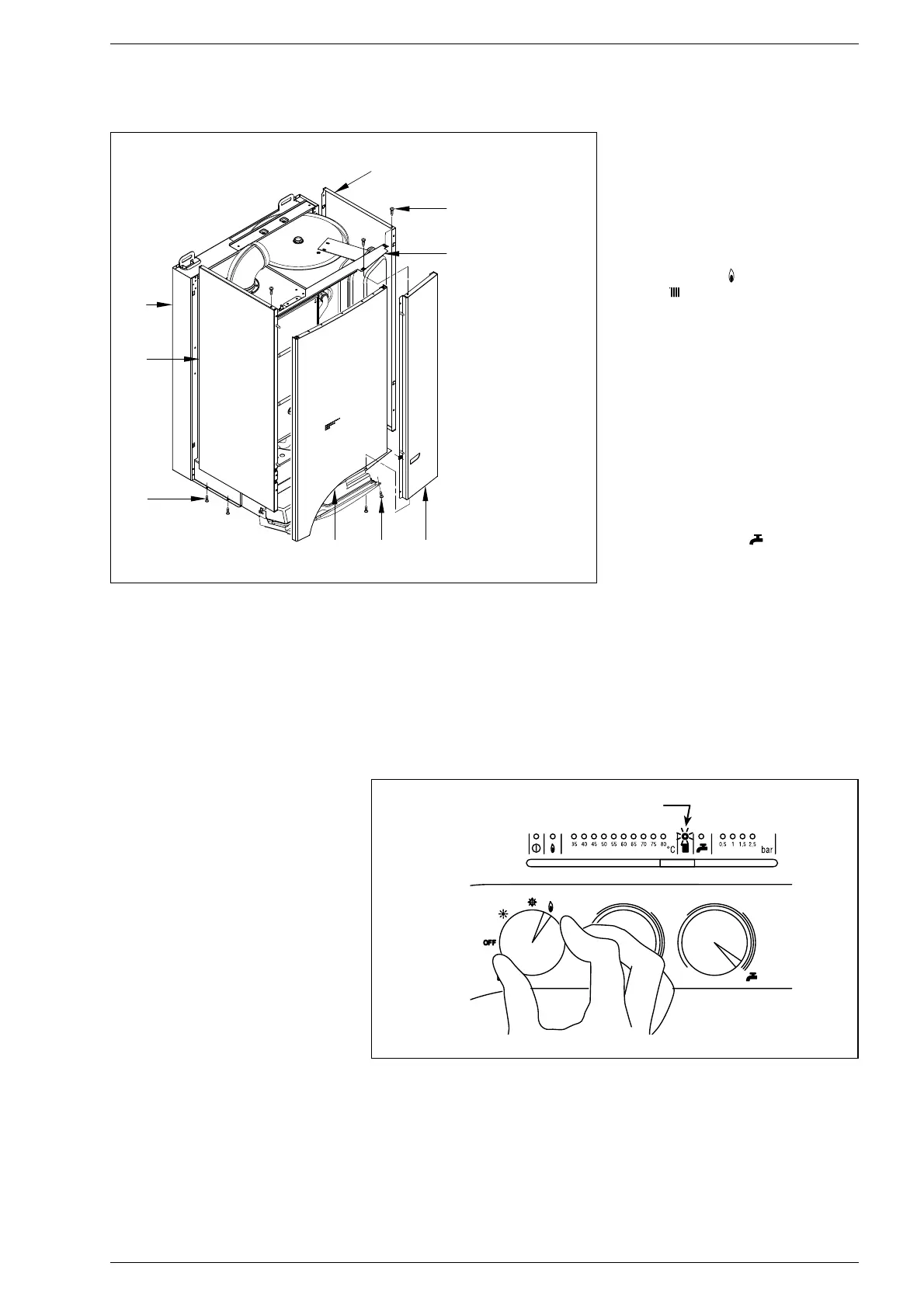

18
i fianchi (3) e (4) sfilandoli dagli incastri
ricavati sul telaio (2).
4.7 PULIZIA E MANUTENZIONE
Eseguire la pulizia del generatore nel se-
guente modo:
– Togliere tensione alla caldaia e chiudere
il rubinetto di alimentazione del gas.
– Procedere allo smontaggio del mantello
come specificato al punto 4.6.
– Procedere allo smontaggio del gruppo
bruciatori-collettore gas (fig. 27).
–
Per la pulizia indirizzare un getto d’aria
verso l’interno dei bruciatori in modo da
far uscire l’eventuale polvere accumulatasi.
– Procedere alla pulizia dello scambiatore
di calore togliendo la polvere ed eventuali
residui di combustione.
– Per la pulizia dello scambiatore di calore,
come pure del bruciatore, non dovranno
mai essere usati prodotti chimici o spaz-
zole di acciaio.
–
Assicurarsi che la parte superiore forata
dei bruciatori sia libera da incrostazioni.
– Durante la fase di smontaggio e montag-
gio del bruciatore si raccomanda di pre-
stare attenzione agli elettrodi di accen-
sione e rivelazione.
– Rimontare i particolari tolti dalla caldaia
rispettando la successione delle fasi.
– Controllare il funzionamento del bruciato-
re principale.
– Dopo il montaggio tutte le connessioni
gas devono essere collaudate a tenuta,
usando acqua saponata o appositi pro-
dotti, evitando l’uso di fiamme libere.
La manutenzione programmata del genera-
tore va effettuata annualmente come pre-
scritto dal DPR 26 agosto 1993 n°412
.
4.7.1 Funzione spazzacamino
Per effettuare la verifica di combustione
della caldaia ruotare il selettore e sosta-
re su posizione ( ) fino a quando il led
giallo ( ) non inizia a lampeggiare (fig.
29). Da quel momento la caldaia inizierà
a funzionare in riscaldamento alla massi-
ma potenza (20.000 - 25.000 kcal/h)
con spegnimento a 80°C e riaccensione
a 70°C.
Prima di attivare la funzione spazzaca-
mino accertarsi che le valvole radiatore
o eventuali valvole di zona siano aperte.
La prova può essere eseguita anche in
funzionamento sanitario.
Per effettuarla è sufficiente, dopo aver
attivato la funzione spazzacamino, prele-
vare acqua calda da uno o più rubinetti;
dopo qualche minuto si attiva la richiesta
della sonda sanitaria che commuta auto-
maticamente sul led
( ).
Anche
in questa condizione la caldaia fun-
ziona alla massima potenza sempre con il
primario controllato tra 80°C e 70°C.
Durante tutta la prova i rubinetti acqua
calda dovranno rimanere aperti. Dopo la
verifica di combustione spegnere la cal-
daia ruotando il selettore sulla posizione
(OFF); riportare poi il selettore sulla fun-
zione desiderata.
ATTENZIONE: Dopo circa 15 minuti la
funzione spazzacamino si disattiva auto-
maticamente.
