2.8.4 Uscita a tetto condotto coassiale
Il terminale uscita tetto L. 1284 non è
accorciabile e nel posizionare la tegola si
dovranno adottare distanze non inferiori a
600 mm dalla testa di scarico del termina-
le (fig. 11).
Gli accessori necessari alla realizzazione di
questa tipologia di scarico e alcuni tra i
sistemi di collegamento che è possibile pra-
ticare sono riportati in fig. 12.
È possibile inserire fino ad un massimo di
tre prolunghe e raggiunge una lunghezza
rettilinea di 3,7 metri.
Qualora fosse necessario prevedere nello
sviluppo del condotto due cambi di dire-
zione, la lunghezza massima del condotto
non deve essere superiore a 2 metri.
2.9 CONDOTTI SEPARATI
Nell’installazione sarà opportuno attenersi
alle disposizioni richieste dalle Norme e ad
alcuni consigli pratici:
– Con aspirazione diretta dall’esterno,
quando il condotto ha una lunghezza
superiore a 1 metro, si consiglia la coi-
bentazione al fine di evitare, nei periodi
particolarmente rigidi, formazioni di
rugiada all’esterno della tubazione.
–
Con condotto di scarico posto all’ester-
no dell’edificio, o in ambienti freddi, è
necessario procedere alla coibentazio-
ne per evitare mancate partenze del
bruciatore.
In questi casi, occorre preve-
dere sulla tubazione un sistema di rac-
colta condensa.
–
In caso di attraversamento di pareti
infiammabili isolare il tratto di attraver-
samento del condotto scarico fumi con
coppella in lana di vetro sp. 30 mm, den-
sità 50 kg/m
3
.
5

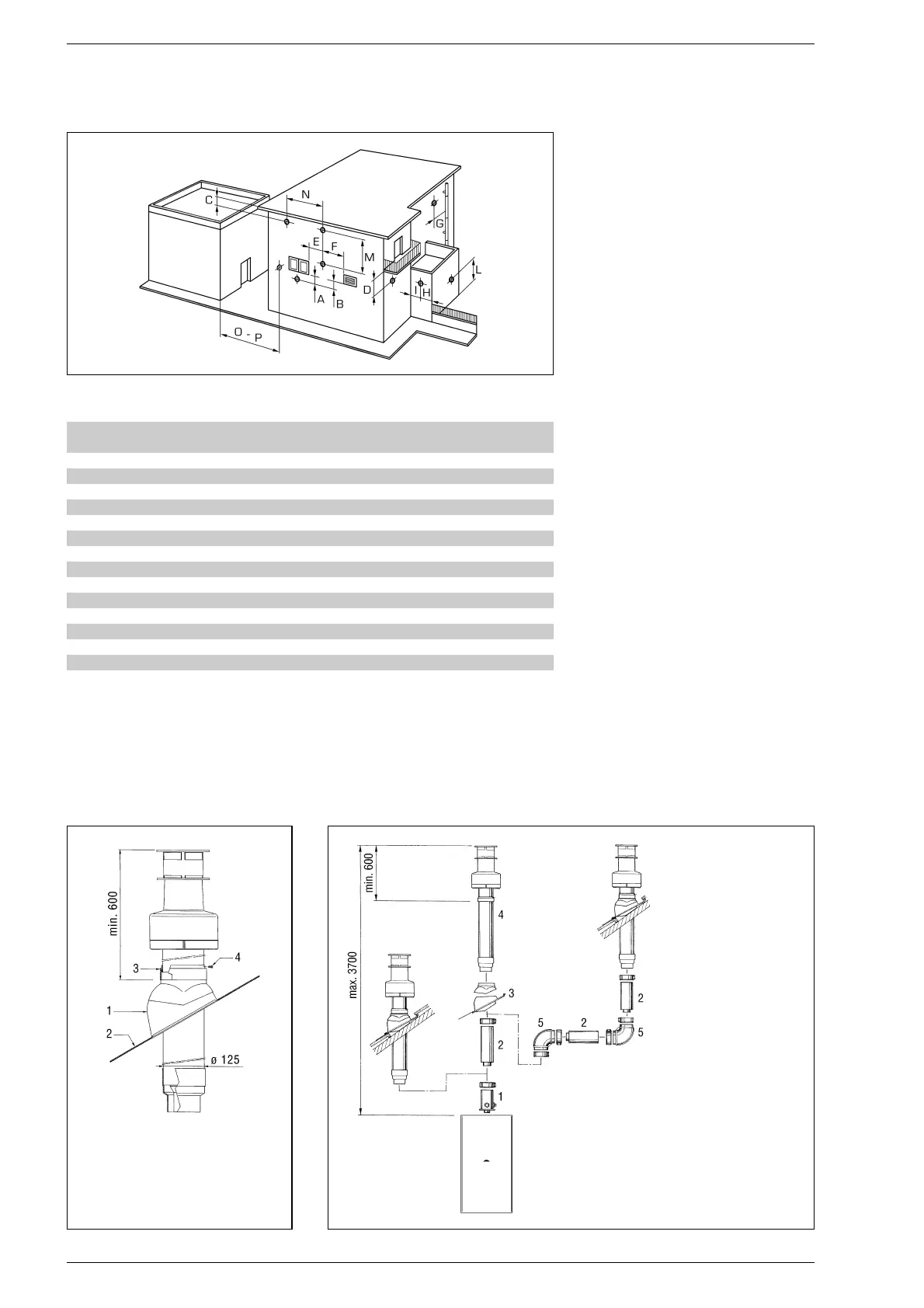

Fig. 10
TABELLA 1
1) I terminali sotto una balconata praticabile devono essere collocati in posizione tale che il percor-
so totale dei fumi, dal punto di uscita degli stessi al loro sbocco dal perimetro esterno della bal-
conata, compresa l'altezza della eventuale balaustra di protezione, non sia inferiore a 2000 mm.
2) Nella collocazione dei terminali, dovranno essere adottate distanze non minori di 1500 mm per
la vicinanza di materiali sensibili all'azione dei prodotti della combustione (ad esempio gronde o
pluviali in materiale plastico, sporti in legname, ecc.), a meno di non adottare misure schermanti
nei riguardi di detti materiali.
Posizione del terminale Apparecchi da 7 fino a 35 kW
(distanze minime in mm)
A - sotto finestra 600
B - sotto apertura di aerazione 600
C - sotto gronda 300
D - sotto balconata (1) 300
E - da una finestra adiacente 400
F - da una apertura di aerazione adiacente 600
G - da tubazioni o scarichi verticali o orizzontali (2) 300
H - da un angolo dell'edificio 300
I - da una rientranza dell'edificio 300
L - dal suolo o da altro piano di calpestio 2500
M - fra due terminali in verticale 1500
N - fra due terminali in orizzontale 1000
O - da una superficie frontale prospicente senza aperture o terminali 2000
P - idem, ma con apertura o terminali 3000
LEGENDA
1 Tegola con snodo
2 Pannello di piombo
3 Collare
4 Vite di bloccaggio
Fig. 11 Fig. 12
LEGENDA
1 Prolunga verticale L. 194
con prese prelievo cod. 8086903
2 Prolunga L. 815 cod. 8084804
3 Tegola con snodo cod. 8091300
4 Terminale uscita tetto L. 1284 cod. 8091200
5 Curva supplementare a 90° cod. 8085601
