essere dotata alla sommità di un
comignolo, il cui sbocco deve essere
al di fuori della cosiddetta zona di
reflusso al fine di evitare la formazio-
ne di contropressioni, che impedisca-
no il libero scarico nell’atmosfera dei
prodotti della combustione. È neces-
sario quindi che vengano rispettate le

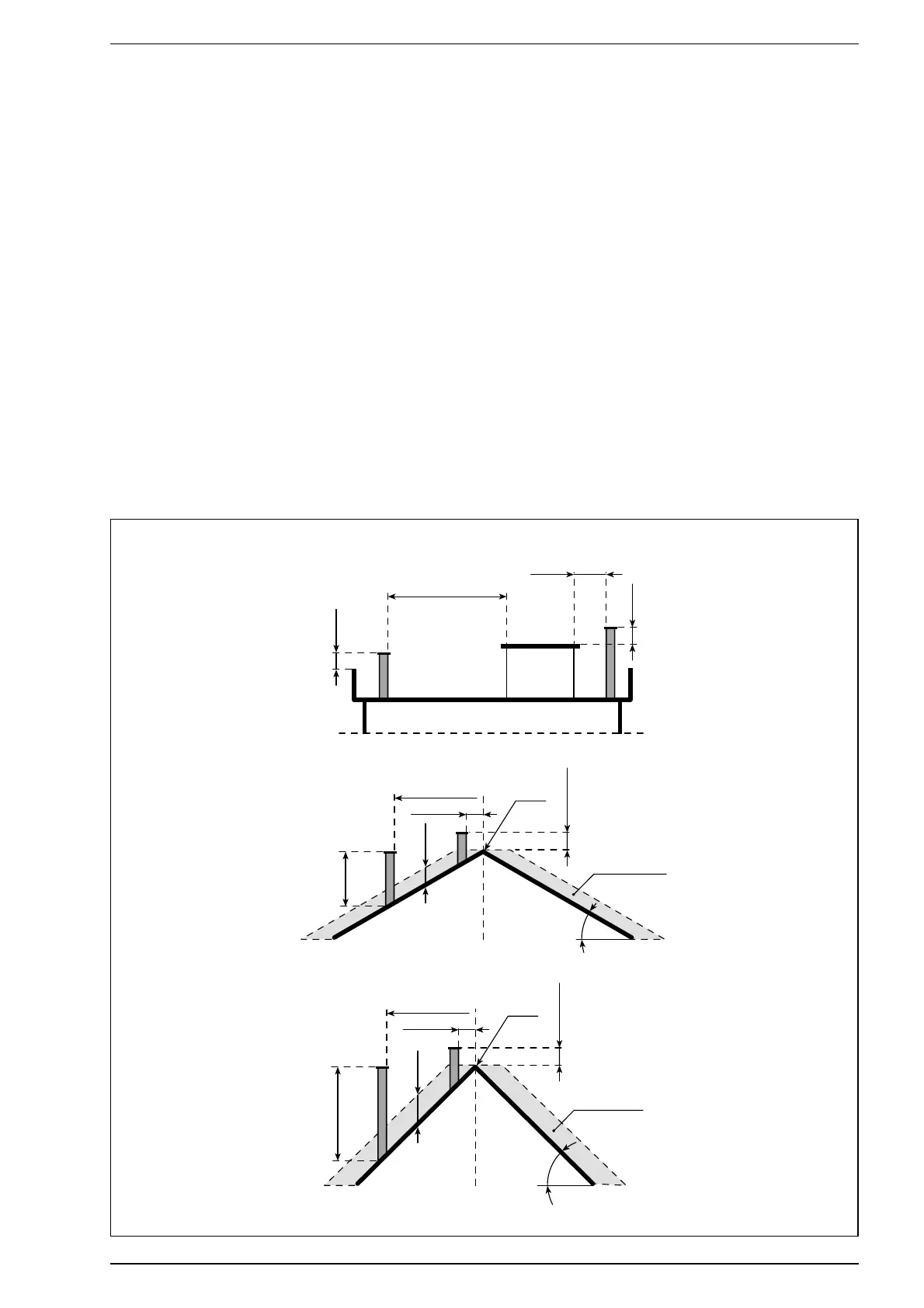

altezze minime indicate in fig. 4;
– essere priva di mezzi meccanici di
aspirazione posti alla sommità del
condotto;
– in un camino che passa entro od è
addossato a locali abitati non deve
esistere alcuna sovrappressione.
2.5.1 Dimensionamento
canna fumaria
Il corretto dimensionamento della
canna fumaria è condizione essenziale
per il buon funzionamento della cal-
daia. Per calcolare la sezione utile della
canna fumaria è necessario fare riferi-
mento alla norma UNI 9615-90.
I fattori principali da considerare per il
calcolo della sezione sono: la portata
termica della caldaia, il tipo di combu-
stibile, il valore in percentuale di CO
2
,
la portata in massa dei fumi al carico
nominale, la temperatura fumi, la rugo-
sità della parete interna, l’effetto della
gravità sulla pressione di tiraggio che
dovrà tenere conto della temperatura
esterna e dell’altitudine.
2.6 ALLACCIAMENTO ELETTRICO
La caldaia è fornita con cavo elettrico
di alimentazione che, in caso di sostitu-
zione, dovrà essere richiesto alla Sime.
L’alimentazione dovrà essere effettua-
ta con tensione monofase 230V -
50Hz attraverso un interruttore gene-
rale protetto da fusibili con distanza
tra i contatti di almeno 3 mm.
Il regolatore climatico da utilizzare
deve essere solamente di classe II in
conformità alla norma EN 60730.1
(contatto elettrico pulito).
NOTA: L’apparecchio deve essere col-
legato a un efficace impianto di
messa a terra.
La SIME declina qualsiasi responsabi-
lità per danni a persone o cose deri-
vanti dalla mancata messa a terra
della caldaia.
Prima di effettuare qualsiasi opera-
zione sul quadro elettrico disinserire
l’alimentazione elettrica.
4
2 m min.
