Las calderas tendrán que instalarse de
manera permanente y la instalación debe
hacerse exclusivamente por personal espe-
cializado y cualificado respetando todas las
instrucciones y disposiciones llevadas en
este manual. Además, la instalación debe
ser efectuada en conformidad con las nor-
mas actualmente en vigor.
2.1 VENTILACION CUARTO CALDERA
La RX 26 BF, cuya cámara de combustión y
circuito de alimentación de aire son herméti-
cos respecto al ambiente, se pueden instalar
en cualquier ambiente doméstico.
2.2 CONEXION INSTALACION
Antes de conectar la caldera lavar cuidado-
samente todas las tuberías de la instala-
ción para eliminar eventuales cuerpos
extraños que podrían comprometer el
buen funcionamiento del aparato.
El tubo de descarga de la válvula de segu-
ridad habrá de ser conectado con un
embudo de colección para servir de purga
en caso de intervención.
Para calcular las dimensiones de las tuberí-
as entre contador y caldera, habrá que
considerar tanto los caudales en volumen
(consumos) en m
3
/h como la densidad del
gas utilizado.
Las secciones de las tuberías que constitu-
yen la instalación tienen que ser aptas para
asegurar un suministro de gas suficiente
para cubrir el consumo máximo.
La pérdida de presión entre contador y
cualquier aparato de uso no puede ser
superior a:
– 1,0 mbar para los gases de la segunda
familia (gas natural)
– 2,0 mbar para los gases de la tercera
familia (butano o propano).
En la pared interior de la envolvente se
encuentra una etiqueta adhesiva que lleva los
datos técnicos de identificación y el tipo de
gas para el que la caldera ha sido fabricada.
16
IT
ES
PT
GB
2 INSTALACION

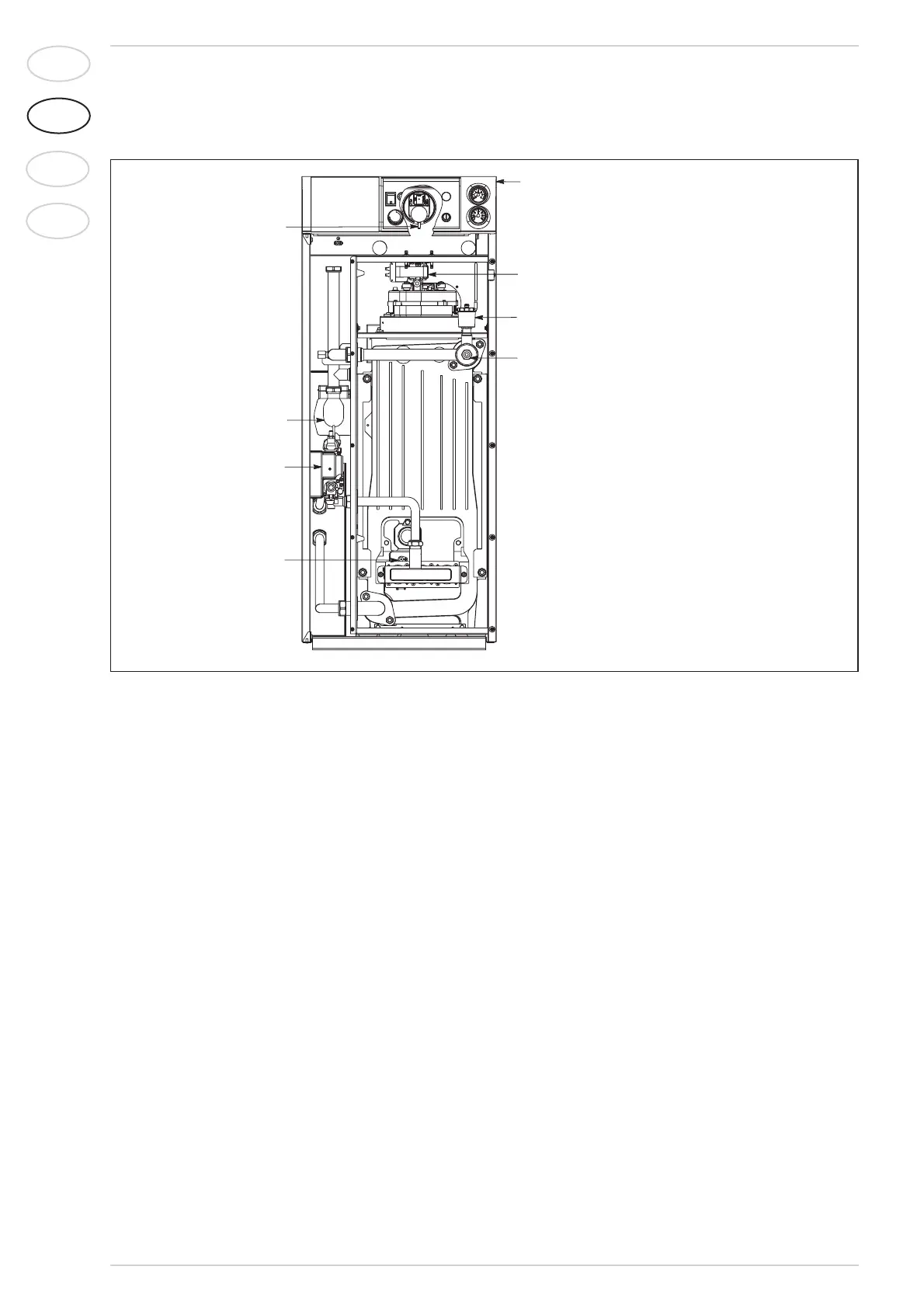

1.4 COMPONENTES PRINCIPALES
