1.1 INTRODUZIONE
Le “RX 26 BF” rappresentano la soluzione
ideale per il riscaldamento per piccole e me-
die abitazioni.
Sono apparecchi a camera di combustione
stagna, completi di tutti gli organi di sicu-
rezza e controllo previsti dalle Norme UNI-
CIG. Sono inoltre progettate e costruite in
conformità alle direttive europee
90/396/CEE, 89/336/CEE,
92/42/CEE, 73/23/CEE e norma euro-
pea EN 483.
Possono essere alimentate a gas naturale
(G20), gas butano (G30) o propano (G31).
Attenersi alle istruzioni riportate in questo
manuale per una corretta installazione e un
perfetto funzionamento dell’apparecchio.
NOTA: La prima accensione va effettuata
da personale autorizzato.
1 DESCRIZIONE DELL’APPARECCHIO

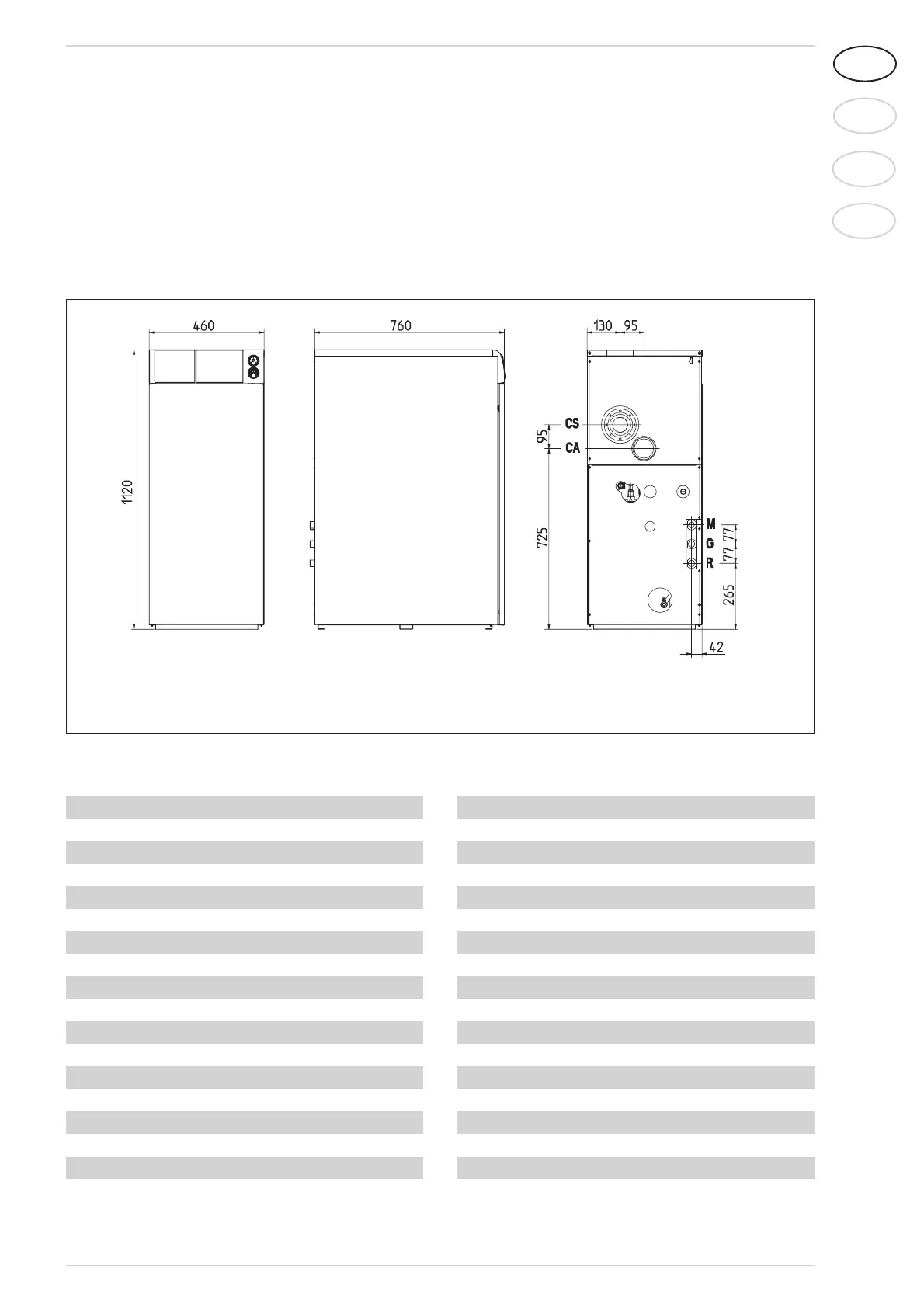

1.2 DIMENSIONI
Fig. 1
R Ritorno impianto 3/4” (UNI-ISO 228/1)
M Mandata impianto 3/4” (UNI-ISO 228/1)
G Alimentazione gas 3/4” (UNI-ISO 228/1)
CA Condotto aspirazione ø 80
CS Condotto di scarico ø 80
Condotto coassiale ø 60/100
1.3 DATI TECNICI
RX 26 BF
Potenza termica (min.-nom.) kW 23,2 - 31,0
kcal/h 19.950 - 26.660
Portata termica (min.-nom.) kW 26,2 - 34,0
kcal/h 22.530 - 29.240
Elementi di ghisa n°4
Contenuto acqua l13
Potenza elettrica assorbita W155
Pressione max esercizio bar 4
Temperatura max esercizio °C 85
Vaso espansione
Capacità/Pressione precarica l/bar 10/1
Classe di NOx 3
Temperatura fumi (min.-max) °C 177 - 200
Portata fumi (min.-max) gr/s 20,5 - 18,7
Categoria II2H3+
Tipo B22-52/C12-32-42-52-82
Peso kg 165
RX 26 BF
Ugelli gas principale
Quantità n° 3
Metano ø mm 2,90
G30 - G31 ø mm 1,70
Portata gas (min.-max) *
Metano m
3
st/h 2,77 - 3,60
Butano (G30) kg/h 2,06 - 2,68
Propano (G31) kg/h 2,03 - 2,64
Pressione gas bruciatori (min.-max)
Metano mbar 7,1 - 12,0
Butano (G30) mbar 17,8 - 28,1
Propano (G31) mbar 17,8 - 35,9
Pressione alimentazione gas
Metano mbar 20
Butano (G30) mbar 28-30
Propano (G31) mbar 37
* Le portate gas sono riferite al potere calorifico inferiore in condizioni standard a 15°C - 1013 mbar
