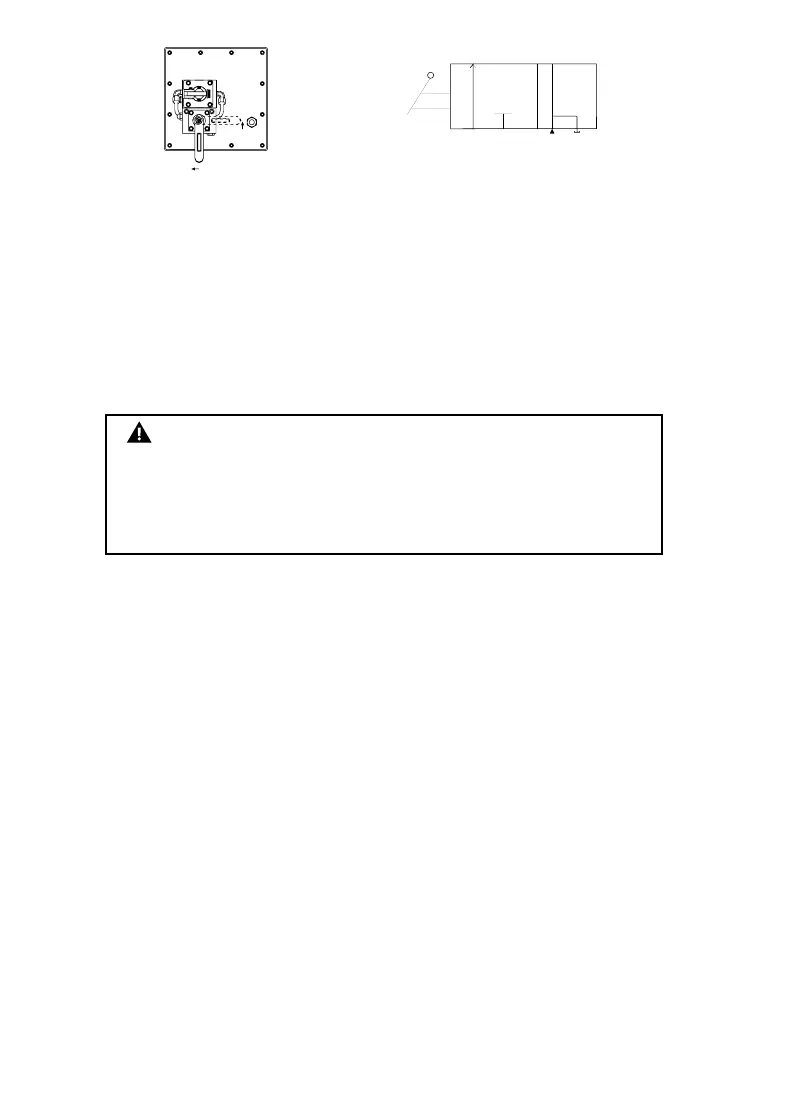

Figuur 2
Dubbelwerkende toepassingen manuele met vierweg/driestand klep
Pompen met vierwegcontrolekleppen werden ontworpen om dubbelwerkende
cylinders te bewerken.
1. Stel hendel op vierwegklep af om een functie te kiezen als volgt:
(2) Vloeit naar opening “A”; opening “B” stuwt door naar het reservoir
(3) Neutraal; openingen “A” en “B” zijn geblokkeerd
(4) Vloeit naar opening “B”; opening “A” stuwt door naar het reservoir
2. Bedien pomp om werk te verrichten.
3. Verander klepstand wanneer nodig.
WAARSCHUWING
Gebruik de dubbelwerkende cylinder enkel wanneer beide
slangen zijn verbonden met de pomp. Als een
verbindingsstuk niet verbonden is dan wordt hoge druk
opgewekt achter het verbindingsstuk. Dit kan tot letsel of
schade aan het toestel leiden.
Verwijdering van lucht
Het verwijderen van lucht uit het hydraulisch systeem zal bijdragen tot het vlot
uit- en intrekken van de cylinder.
Pomp met enkelwerkende cylinder (A):
1. Laat lucht uit pompreservoir lopen (enkel voor pompen met luchtgat)
2. Plaats pomp hoger dan cylinder.
3. Plaats cylinder met het dompelaaruiteinde naar beneden (naar boven als u
een trekcylinder gebruikt).
4. Bedien de pomp om de cylinder volledig uit te trekken (intrekken als u een
trekcylinder gebruikt).
5. Open de aflaatklep om de cylinder in te trekken (uittrekken als u een
trekcylinder gebruikt). Dit zal de ingesloten lucht naar boven stuwen naar
het pompreservoir.
6. Herhaal deze stappen indien nodig.
Pomp met dubbelwerkende cylinder (B):
1. Laat lucht uit het pompreservoir lopen (enkel voor pompen met luchtgat)
2. Plaats pomp hoger dan cylinder.
3. Plaats cylinder horizontaal met de openingen naar boven.
4. Trek de cylinder 2 of 3 keer volledig uit en in.
5. Herhaal deze stappen indien nodig.
