Simpson SSTP71007 - Colocación de la Manguera; Conexión Del Filtro De La Manguera De Succión

13

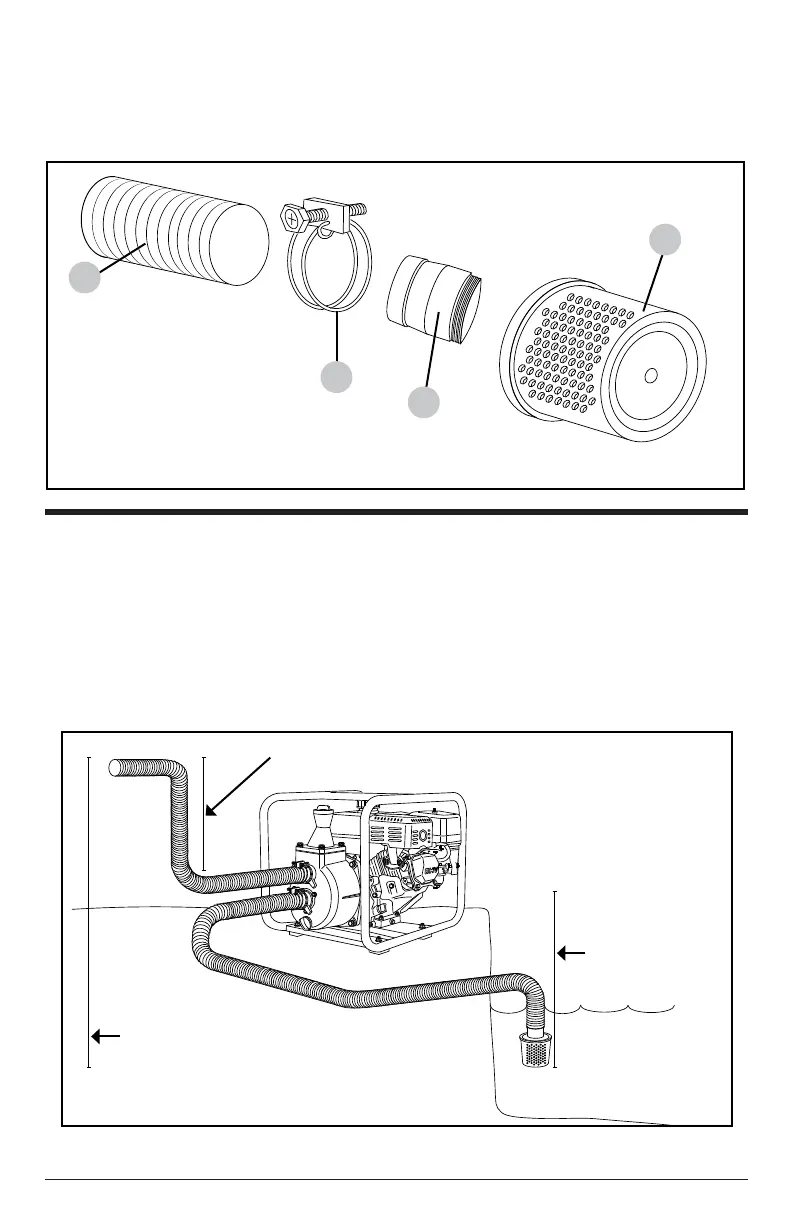

Conexióndelltrodelamangueradesucción
1. Enrosque la lengüeta del colador en el colador.
2. Coloque la manguera de succión sobre la lengüeta del colador y asegúrela con una abrazadera
para manguera de colador.
1
2
3
4
1. Manguera de succión
(no incluida)
2. Abrazadera de manguera
de colador
3. Lengüeta de colador
4. Colador
Colocación de la manguera
1. Coloquelabombaenunasupercienivelada.
2. Sumerja completamente el colador pero no lo apoye en el fondo de la fuente de agua.
3. No exceda el cabezal de succión máximo y las elevaciones de cabezal totales que se enumeran
en la sección ESPECIFICACIONES de este manual.
NOTA: La elevación del cabezal de succión siempre debe ser menor que la elevación del cabezal
de descarga.
1
2
3
4
Elevación de cabezal total
Elevación de cabezal de descarga
Elevación
de cabezal
de succión
