Simrad NSS evo3S User Manual

|
17
NSS evo3S | Manual de início rápido - PT

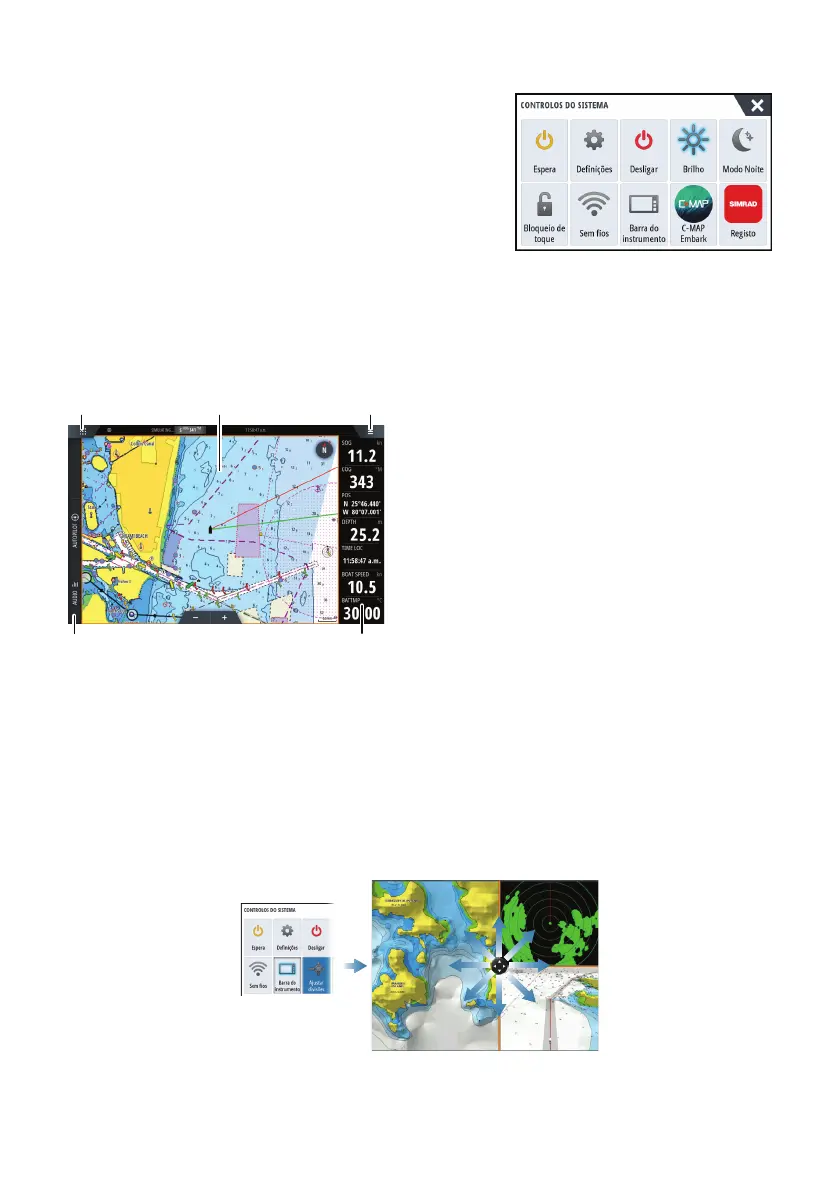

A caixa de diálogo Controlo do sistema
Oferece acesso rápido às definições do sistema.
Ativar a caixa de diálogo:
• Premindo a tecla de Botão Controlos do sistema.
• Deslize um dedo para baixo a partir da parte
superior do ecrã.
• Prima a tecla de Alimentação.
¼ Nota: Os ícones apresentados na caixa de diálogo podem ser diferentes. Por
exemplo, a opção Ajustar divisões só está disponível se visualizar uma página
dividida quando abre a caixa de diálogo Controlos do sistema.
Páginas de aplicação
D
A
E
B
C
A Botão de página inicial/páginas
B Painel de aplicações
C Botão de menu
D Barra de instrumentos
E Barra de controlo
Ajustar o tamanho do painel
Pode ajustar os tamanhos dos painéis numa página dividida.
1 Toque no botão de ajustar a divisão na caixa de diálogo Controlo do sistema para
fazer aparecer o ícone de redimensionamento
2 Arraste o ícone de redimensionamento para definir o tamanho do painel conforme
preferir
3 Guarde as alterações tocando no ecrã.

Simrad NSS evo3S Specifications

General

Connectivity	Wi-Fi, Bluetooth, NMEA 2000, Ethernet
Internal Memory	16 GB
External Memory	microSD card slot
Waterproof Rating	IPX6
Resolution	1280 x 720
Sonar	DownScan, SideScan
GPS	Built-in GPS/GLONASS
Processor	iMX8
Operating Voltage	10-32 V DC
Ethernet Ports	2
Radar Compatibility	Halo
Operating Temperature	-15°C to +55°C
Storage Temperature	-20°C to +60°C
Dimensions	Varies by model
Weight	Varies by model
Display Size	9, 12, or 16 inches
